En la siguiente práctica vamos a ver los Servidores OPC de los que dispone WinCC.

-WinCC OPC DA

-WinCC OPC XML

-WinCC OPC UA

Cuando hacemos una instalación completa de WinCC, por defecto se instala el OPC Server, como he mencionado WinCC puede ser Servidor OPC DA, XML y UA, el primero que vamos a ver es el DA.

Para ver los tres casos vamos a partir de la base que hemos creado un proyecto y lo tenemos en Runtime. Para comprobar su funcionamiento vamos a utilizar el Cliente OPC Scout incluido en el Simatic Net. Iniciamos un nuevo proyecto y por defecto hace un reconocimento de todos los Servidores instalados en el PC, del tipo DA y UA

Como se puede ver en la imagen, cuando estamos sobre el Servidor, con el botón derecho inciamos la conexion con el mismo y ya podemos ver la informacion de esté, entre ellas nombre, y protocolo que utiliza.

Ahora vamos a agregar las variables, que solamente tenemos que desplegarlas del directorio que nos interese y arrastrarlas a la interfaz del Scout y a su vez a la Vista DA, una vez agregadas pulsamos el boton Monitoring para comprobar las propiedades de los tags configurados.

Si hacemos una comprobacion y escribimos en el WinCC, se podra observar como se sirven los datos al cliente y se actualizan con sus valores y propiedades.

El segundo que vamos a ver es el Servidor XML, que si previamente a la instalación se han cumplido los requisitos, tambien se instalara con una instalacion Completa del WinCC, con la diferencia que esté necisitará de una licencia a parte del WinCC Option Conectivity Pack.

Los resitos son la instalacion del Internet Information Server, dentre de la instalacion del IIS, instalar los mismos complementos como si fuese la instalacion del WinCC Web Navigator.

Como ya hemos mencionado, en este caso no se listan los servidores que haya de esta clase. el nombre con el cual accedemos a el es el siguiente:

http:/NombreDelPc/WinCC-OPC-Xml/DAWebservice.asmx

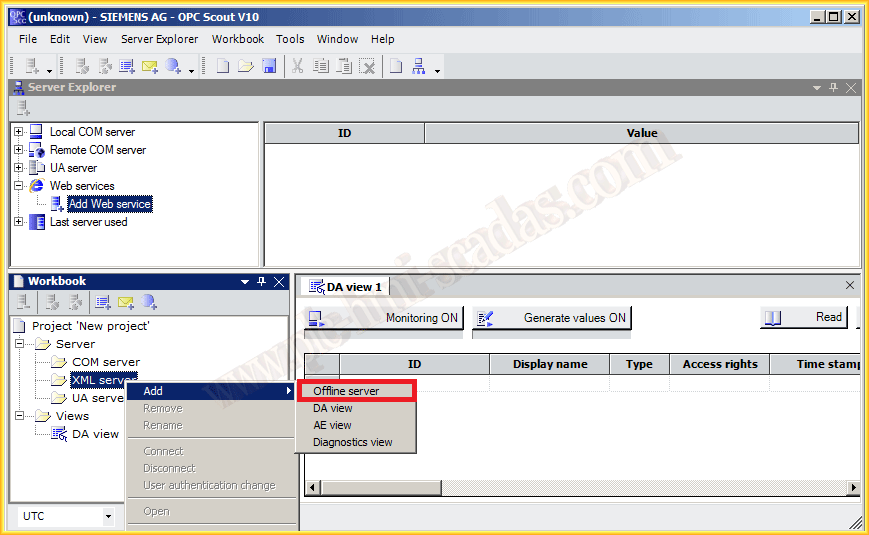

Para agregarlo al Scout, como se muestra en la imagen

Ya podemos observar, al igual en el caso anterior la información del mismo, y como caracteristica especial, que el protocolo empleado es HTTP/HTTPS.

Agregamos las variables de la misma forma que hemos realizado anteriormente. Y una vez agregadas ya podemos monitorizarlas para observarlas y escribir nuevos valores para comprobar su funcionamiento.

Con el WinCC en Runtime realizamos la misma prueba que anteriormente.

Y para finalizar vamos a ver el OPC UA, que es la ultima tecnologia en OPC y que posee considerables ventajas respecto al DA, y la mas importante es el no utilizar la tecnologia DCOM de Microsoft , con lo cual podemos tener Servidores OPC y Clientes en otros Sistemas Operativos como Linux, por poner un ejemplo.

En este caso en el Scout, si que nos lista los servidores de este tipo, y podemos observar que hay una serie de ellos, porque dependiendo de la Seguridad que emplemenos tendremos unas credenciales y certificados para poder acceder. Para este ejemplo vamos a probar con el que no tiene seguridad

Repetimos los mismos pasos que hemos realizado anteriormente...

26 de Agosto del 2014
