Ya hemos visto como conectarnos remotamente con el CERHOST y administrar nuestro sistema. Una vez habilitado el Servidor FTP, vamos a transferir el archivo para instalar el Servidor OPC UA en nuestro dispositivo.

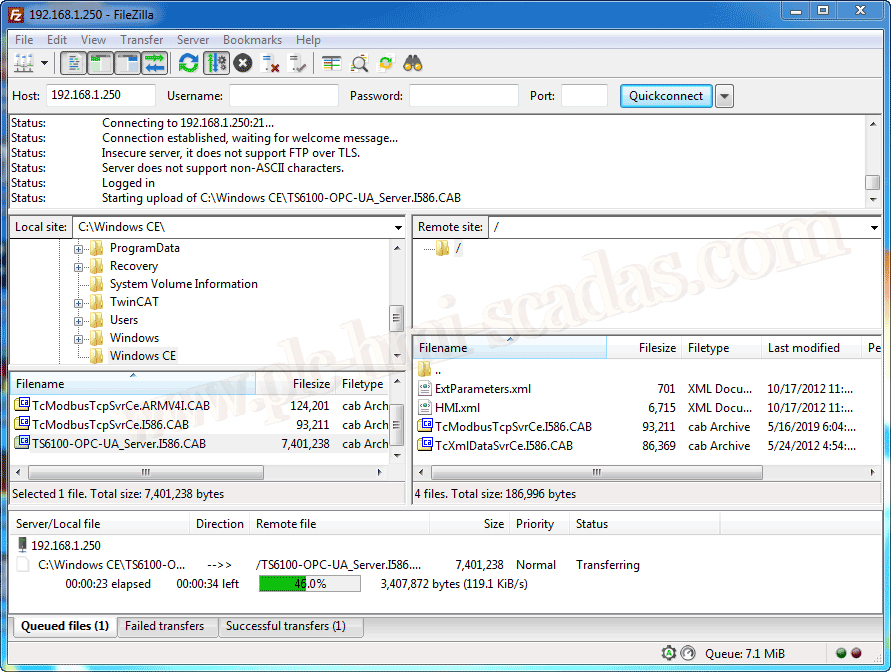

Nos conectamos y simplemente trasferirmos el archivo *.CAB , que lo hemos obtenido previamente de iniciar la instalación en nuestro equipo. Una vez instalado, se nos han extraido los archivos *.CAB en el directorio de instalación.

Lo transferimos al directorio por defecto.

Una vez transferido, vamos a iniciar la instalación con un doble click.

La instalación por defecto la tenemos que hacer en el directorio System. Tal y como se aprecia en la siguiente imagen.

Una vez realizada la instalación el archivo *.CAB se eliminará.

Una vez instalado, lo que nos interesa es el directorio PKI, de los certificados y el archivo ServerConfig, en el siguiente artículo veremos el tema de los certificados, cuando hemos definido una seguridad optima.

El archivo ServerConfig es donde vamos a realizar la configuración de nuestro Servidor.

Por defecto, cuando se crea el archivo hay una configuración Demo, que será la que actualizamos con los paramentros que nos interese, estos son los parametros de origen.

Y aqui la configuración actualizada, donde hemos actualizado los siguientes parametros

<AdsNetId>192.168.1.250.1.1</AdsNetId>

<AutoCfg>7</AutoCfg>

<AutoCfgSymFile>\Hard Disk\TwinCAT\Boot\PLC.tpy</AutoCfgSymFile>

Transferimos por FTP el archivo de configuración *.TPY, y lo movemos al directorio \Hard Disk\TwinCAT\Boot

Una vez realizado todos estos cambios, tenemos que reiniciar nuestro dispositivo, como ya vimos Start->Reset, para no tener que quitar tensión al dispotivio y tener que volver a darle

Vamos a probar su funcionamiento, para ello vamos a utilizar el Unified Automation UaExpert

Y aquí comprobamos que todo funciona perfectamente, ya podemos establecer la comunicación con nuestro WinCC
