Comfort Panels Servidor OPC

Siguiendo con los Servicios que ofrecen los Comfort Panels, al igual que PC Runtime Advanced, tenemos otra gran ventaja, ya que el Servidor OPC, ya no necesita licencia, está disponible por defecto en todos los Comfort Panels.

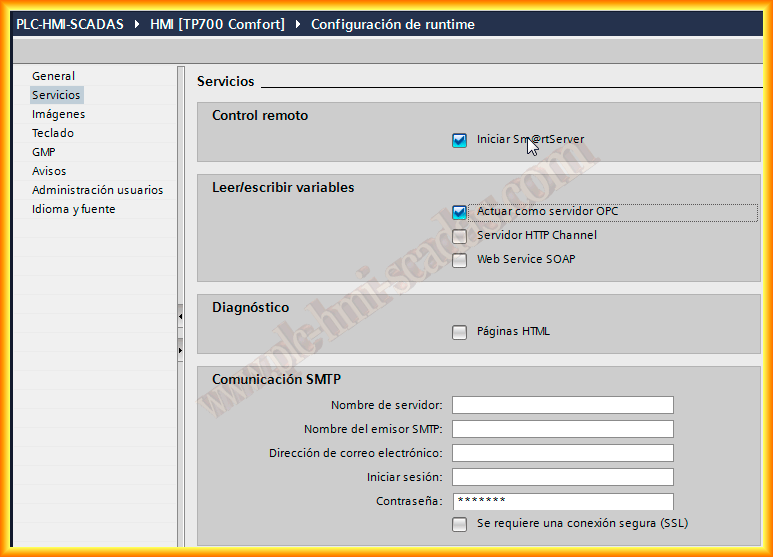

Simplemente tenemos que seleccionar el Check Box, y una vez que se inicia el runtime, se ejecuta el servidor OPC.

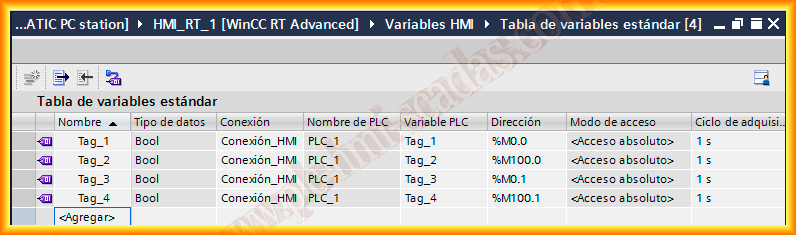

Partimos que tenemos creado nuestro proyecto, yo para este ejemplo tengo solamente 4 items, pero todos los items que tengamos creados, serán los que estaran disponibles en el Servidor OPC

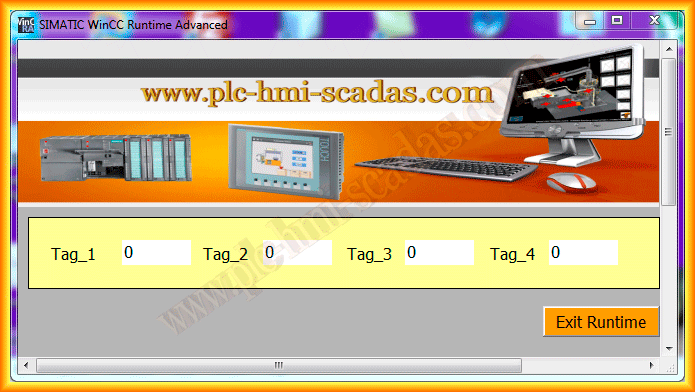

Pues una vez compilado nuestro proyecto, ejecutamos el Runtime, a partir de este momento ya podemos acceder al Servidor OPC.

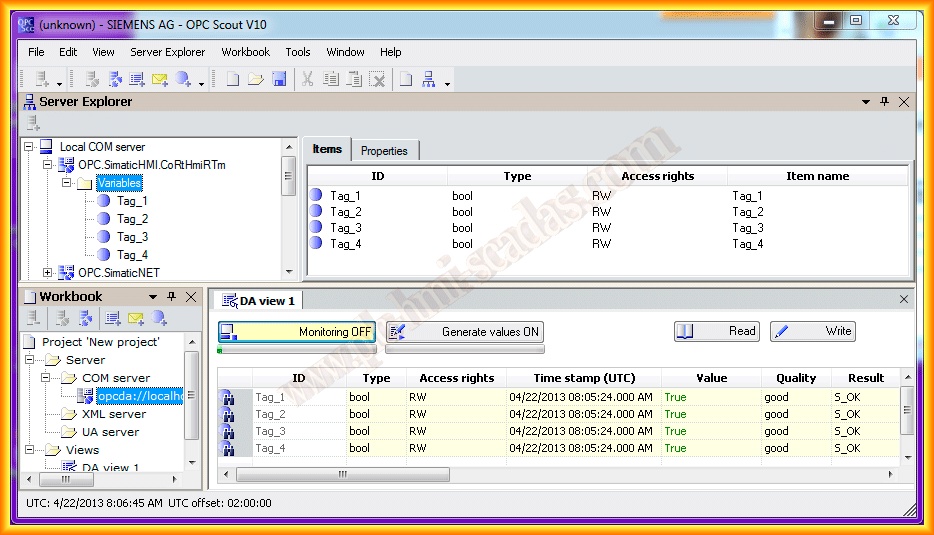

La primera prueba que voy a realizar va a ser con el OPC Scout, el OPC Cliente del Simatic Net, comprobar que puedo acceder a los items y conectarme al Servidor.

El nombre del Servidor es OPC.SimaticHMI.CoRtHmiRTm, es necesario saberlo por si nos interesare crear un aplicación en algún lenguaje orientado a objetos, aunque posteriormente comprobaremos como accedemos con una hoja excel y la ayuda de VBA

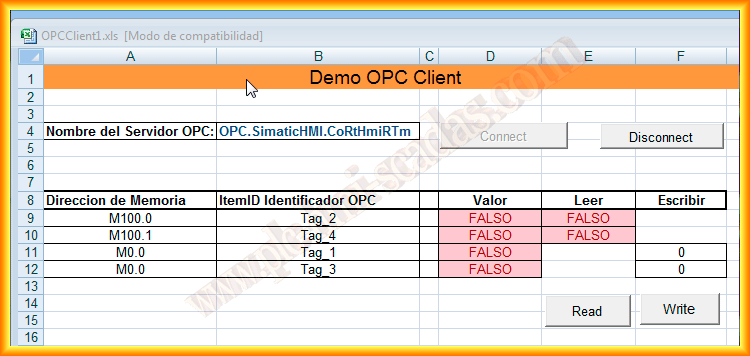

Pues siguiendo con las pruebas, el siguiente ejemplo es una hoja excel que he descargado de siemens y he adaptado para mi ejemplo y que puedes descargar de aqui, podrás comprobar el código para crear la conexión, desconexion, lectura y escritura.

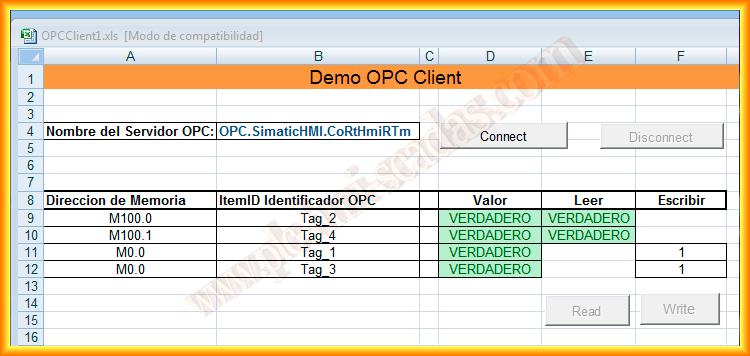

Pues aqui se observa que los valores leidos son correctos.

Ahora voy a escribir en las variables Tag_1 y Tag_3, al escribir estas variables se cambiaran el Tag_2,Tag_4

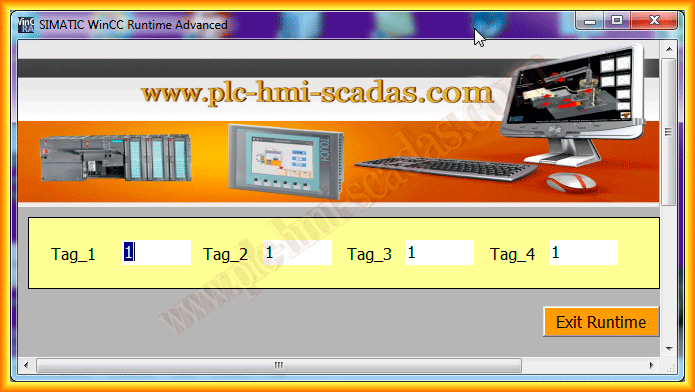

Y aquí la actualización de nuestras variables en nuestro Panel.

Hace un tiempo recibi un consulta en la que en una instalación se iba a instalar un nuevo Panel pero de otro fabricante, una opción era que el panel que habia actuase como servidor Servidor OPC y el nuevo Panel, que se comunicase con este OPC ya que no disponia de driver necesario.

22 de Abril del 2013
