Configuración DASSIDirect con S7-1200

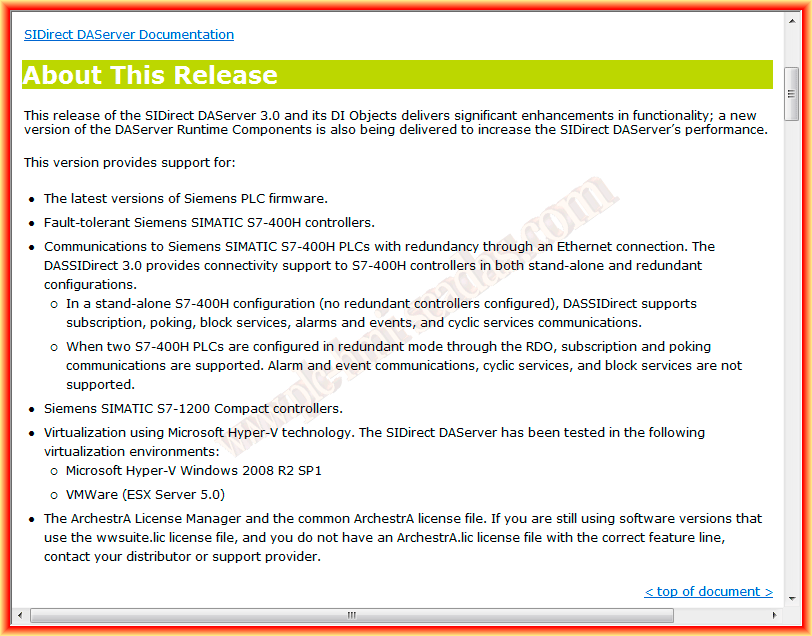

Configuración del DAServer DASSIDirect , con la versión .3 se puede configurar un S7-1200, que es el objetivo de esta práctica, con lo cual el primer paso a sido la actualización, en caso de tenerlo instalado ya o bien una nueva instalacion del Servidor DAServer, tambien se puede observar las nuevas funcionalidades que ofrecia la actualizacion.

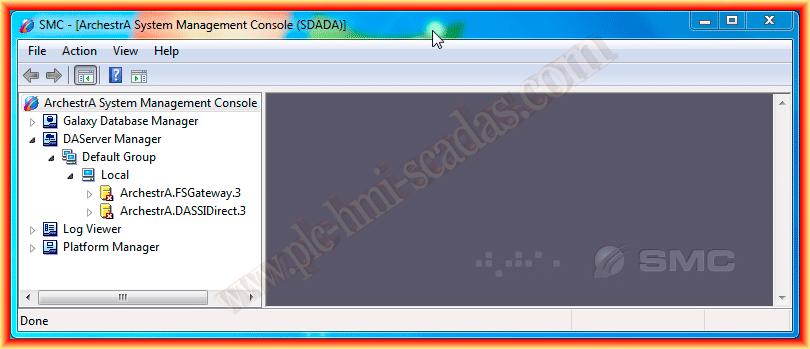

Pues una vez actualizado, o bien instalado, ejecutamos la Consola de Administración SMC, y ya podemos observar como aparece nuestro Servidor, aunque por defecto este servicio viene desactivado.

Lo primero que vamos a agregar pulsando el botón derecho es un objeto PortCpS7, de la misma forma que configurariamos un S7-300/400, los parametros Globales podemos dejarlos por defecto o adaptar según las necesidades

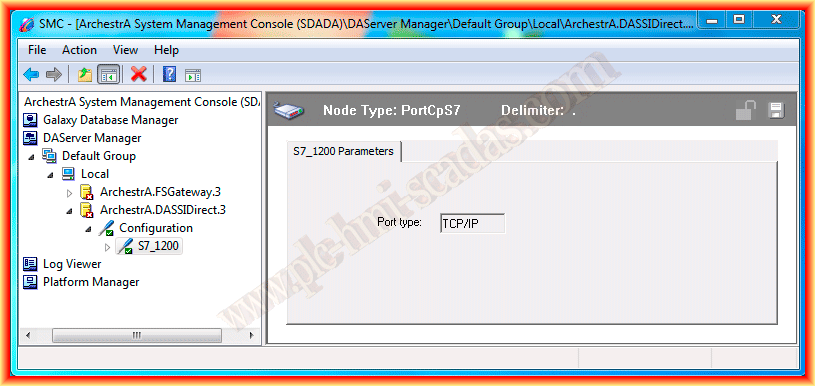

Al objeto agregado PortCpS7 le asignamos el nombre que deseemos, y se puede observar que el tipo de puerto será por TCP/IP.

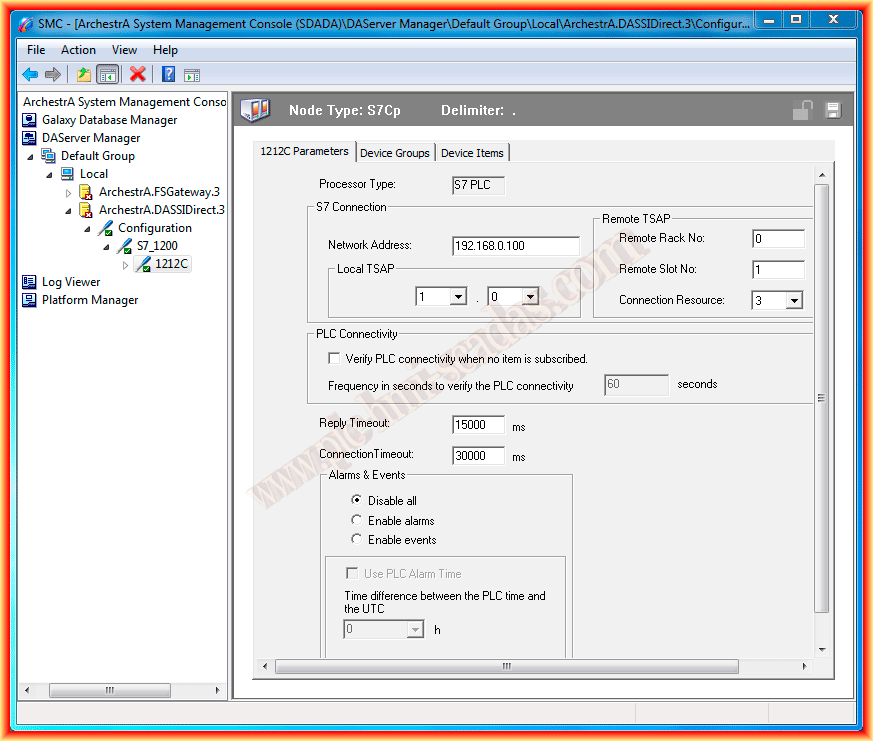

El siguiente paso, pulsando nuevamente botón derecho es agregar el objeto tipo S7Cp, nuevamente dando el nombre que nos interese, y aqui es donde hacemos la configuración con nuestro dispositivo, especificamos la dirección IP de nuestro PLC,  el número de Rack que por defecto es 0 y el número de Slot 1 para mi caso, ya que simplemente es el PLC, Connection Resourcse puede dejarse el que viene por defecto

El siguiente paso es agregar un nuevo grupo, al que añadiremos posteriormente los tags que nos interesen y el perido de actualización.

Con ya podemos activar el Servidor y con cualquier Cliente Servidor podemos comprobar si esta bien configurado y funciona correctamente, en este ejemplo vamos hacer uso del OPC Scout, donde agregamos los tags que nos interesen y activamos el Monitoreo. Se puede observar que la calidad es buena y funciona perfectamente, el próximo paso seria configurar un nuevo Access Name en Intouch y configurar los tags

22 de Marzo del 2013
