Configuración Tag Database

Una vez que ya hemos visto como configurar los canales Configuración de Canales "Channel" en RSView32 o Configuración Node con Servidor OPC para la configuracion de un Data Source ya podemos crear los Tags de Dispositivo (Device). Los Tags de Memoria son Tags internos que no precisan de la configuración de ningún Dispositivo, estos son los dos tipos de Tags que podemos tener, vamos a ver un ejemplo de cada uno de ellos.

Por defecto hay ciertos Tags internos que ya estan creados y estan en el directorio System.

El primer paso ejecutar el Tag Database y esta es la ventana de configuración.

Primero de todo vamos a crear un Tag del tipo Memory (Tag Interno y Global a toda la aplicación), primero definimos el nombre que le queremos asignar , seguidamente especificamos el tipo de datos ya sea (Analog,Digital,String) estos son los tres tipos disponibles. Por defecto la Seguridad viene sin ningún tipo de nivel (*), si queremos asignarle algún tipo de seguridad especificaremos acorde a las necesidades. Para ayuda esta la siguiente practica de Administración de Usuarios y Seguridad.

Le vamos a poner por nombre TagInterna del tipo Analog, sin seguridad, Una vez hemos definido que es del Tipo Analogico, podemos especificar en Tipo de Datos si realmente es analogico, entero o según los tipos disponibles y nuestras necesidades.

Definimos el Mínimo y Máximo para el valor que puede adquirir nuestro Tag, tipo de Escala, que por defecto esta a 1 al igual que el offset esta a 0. Si nos interesa inicializar nuestra variable a un valor especifico al inicio de la aplicación lo hacemos en Initial Value. Con estos pasos ya hemos definido nuestro Tag Interno, acceptamos y ya podemos crear el siguiente...

En el segundo caso vamos a definir un Tag del tipo Device, aqui estan englobados los posibles nodos que hayamos definido en los canales, Servidor OPC o Servidor DDE, para este caso vamos a utilizar el Servidor RSLinx OPC Server.

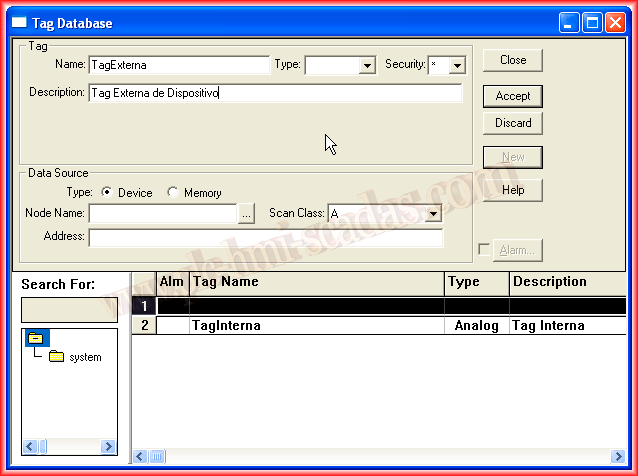

Primero de todo le asignamos el nombre que nos interese, tipo de Datos, seguridad si fuese necesario y la descripción. Una vez seleccionado el RadioButton Device, ya podemos buscar nuestro nodo, pero previamente tenemos que asignar el Scan Class en caso de haberlo configurado

Una vez ya tenemos seleccionado el Nodo, ya podemos buscar el Tag que nos interese y sea acorde al tipo de Datos que hemos definido

Una vez que hemos seleccionado el Tag dentro del directorio de tags disponibles, ya podemos acceptar y estará definido nuestro Tag, una vez que ya está definido no podemos cambiar ciertas propiedades.

4 de Agosto del 2013
