Habiendo tomado un primer contacto con el Software, y aprovechando de tener un S7-1500, vamos a configurar el Driver para ver su configuración.

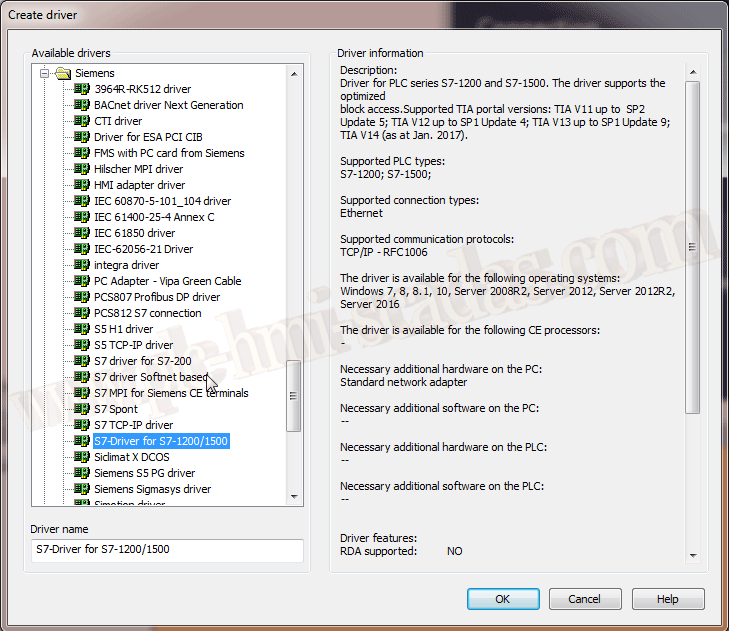

Para agregar un nuevo Driver, dentro del arbol de nuestro proyecto - Variables - Drivers y agregamos uno nuevo

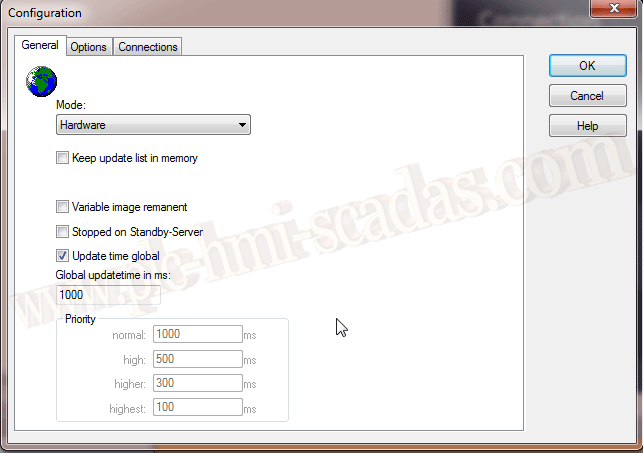

Asignamos el nombre del Driver que nos interese, este debe ser único, no se pueden repetir y automaticamente aparece la siguiente ventana de configuración. Donde en Mode seleccionamos Hardware, porque no vamos a simular.

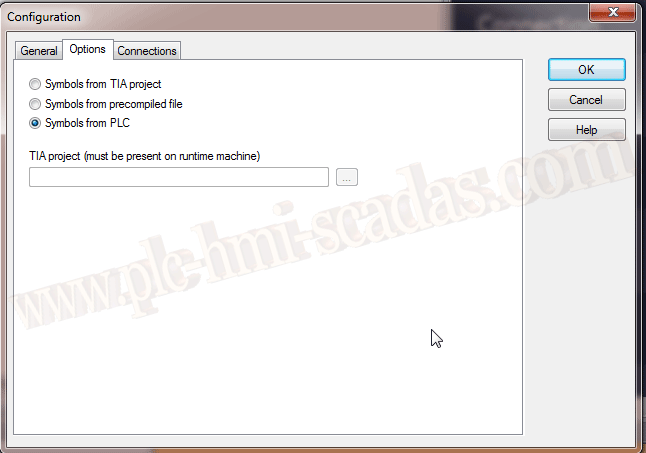

En la pestaña de Opciones, vamos a cargar directamente los simbolos del PLC, para ello, tenemos que tener el PLC conectado y Online

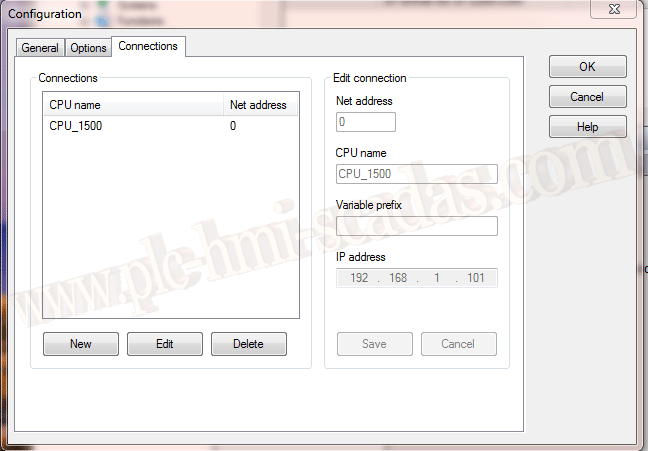

Por último, falta definir los parametros del PLC, Net Address, Nombre que le asignamos a la CPU, Prefijo en caso que nos interese y la direccion IP del PLC.

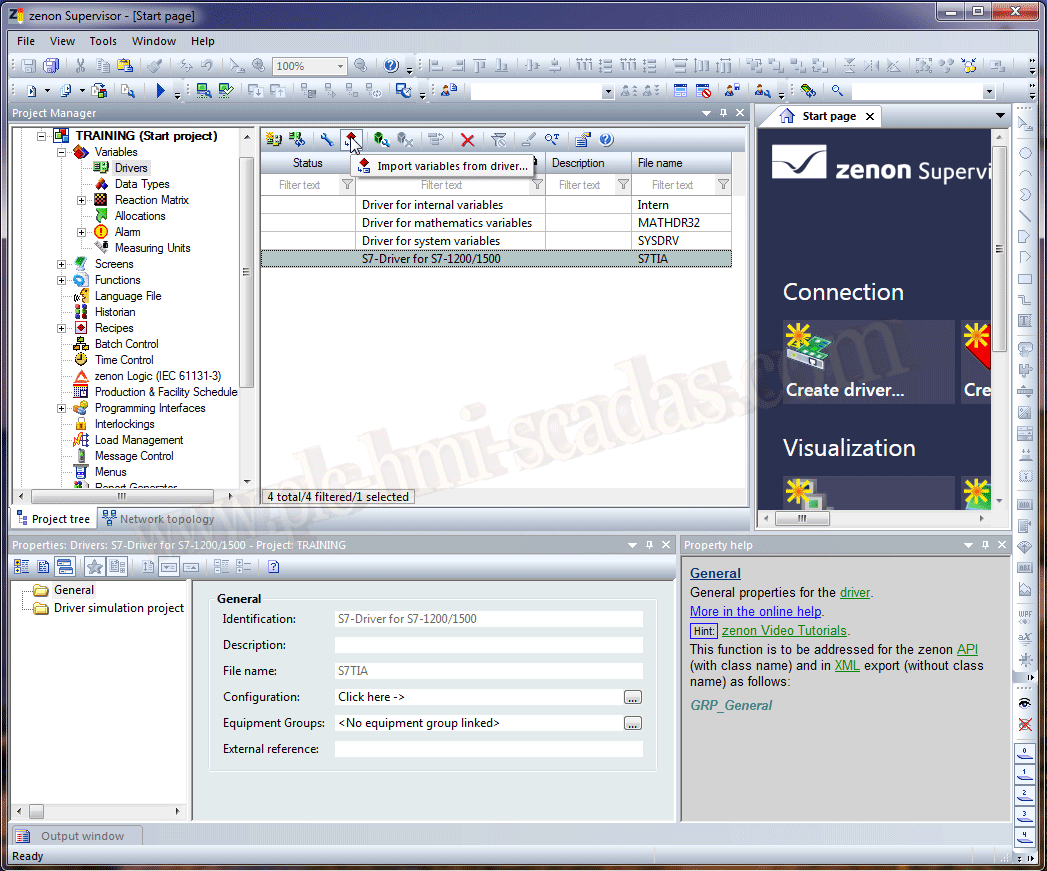

Una vez definidos los parametros, con el asistente de Importar variables del Driver, lo iniciamos:

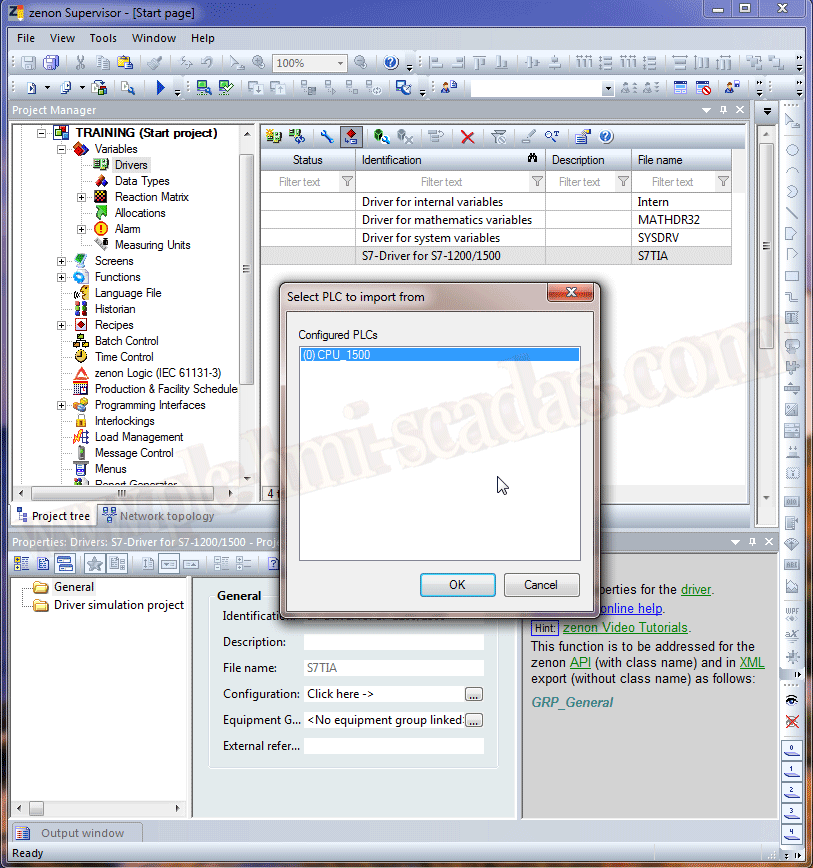

Como se observa en la siguiente imagen, aparece el nombre que hemos definido para nuestra CPU y la direccion Net Address.

En esta parte es donde es importante que el PLC este conectado, de lo contrario aparecera un mensaje de error en la conexión.

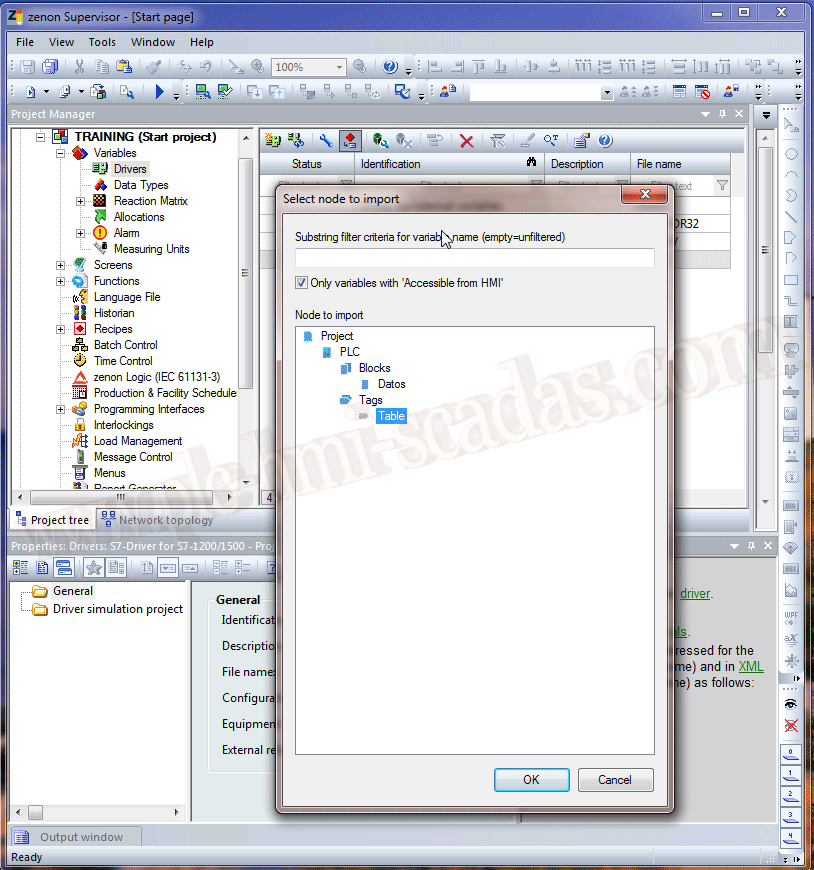

La siguiente pantalla es donde vamos a definir de donde queremos las variables, o bien de un DB - Blocks o de la tabla de variables.

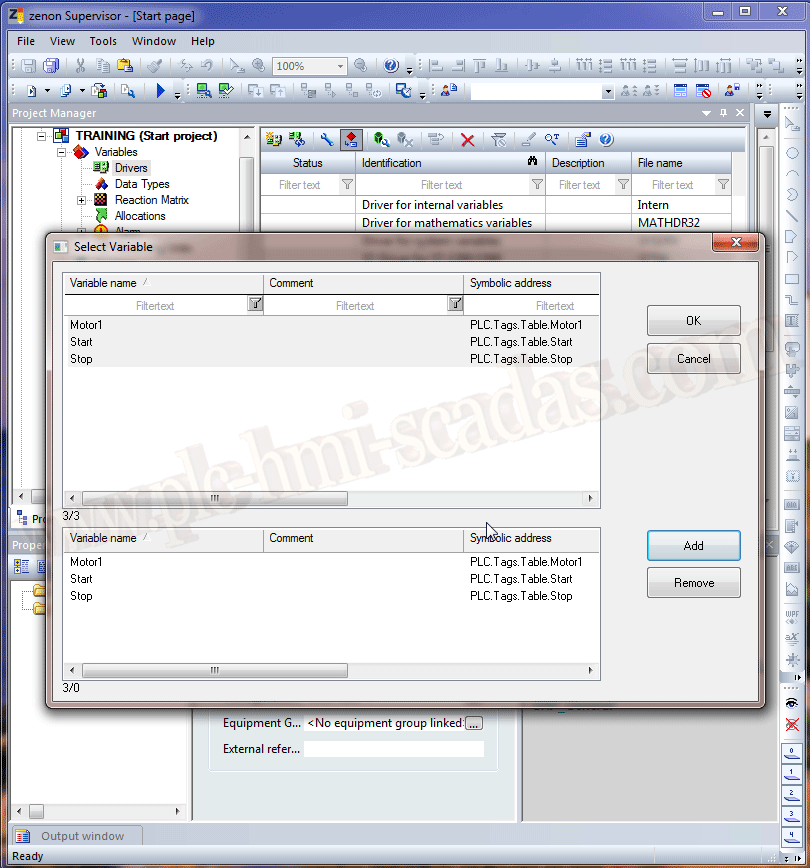

Habiendo seleccionado Table, aparecen las variables que tengo declaradas en mi proyecto de TIA Portal.

Aqui seleccionamos las variables que nos interesen y las agregamos.

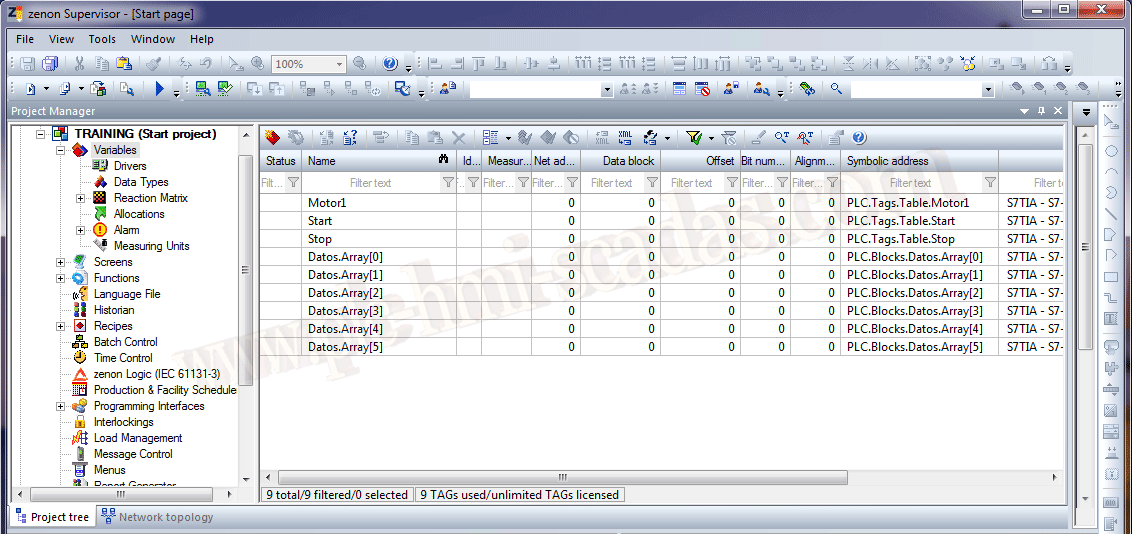

Ya tenemos las variables que hemos agregado para nuestro proyecto de Demostración. En caso de querer agregar las variables manualmente, el parametro mas relevante es el campo Symbolic address

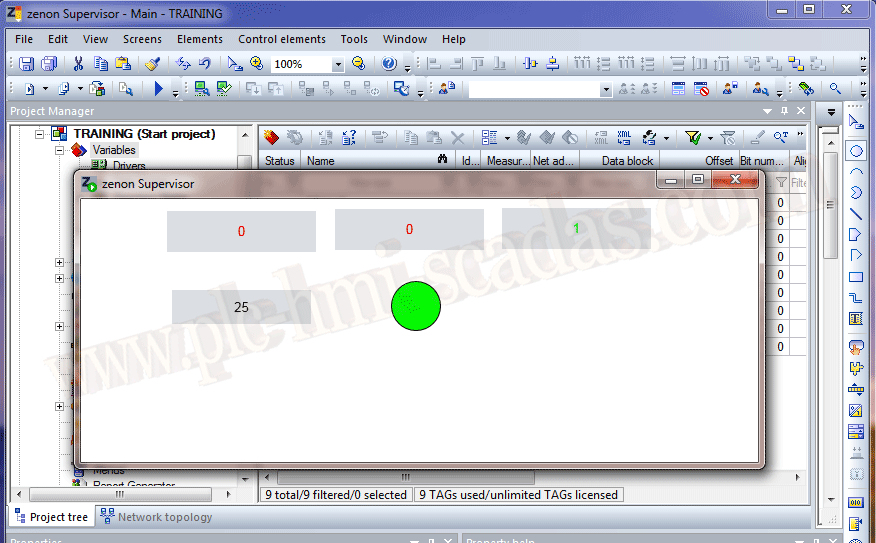

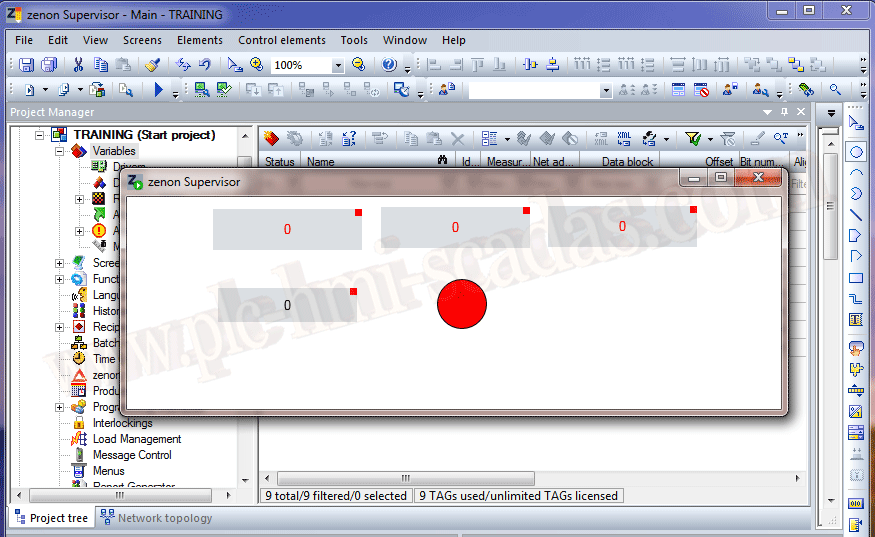

Si ahora creamos una pantalla e insertamos un objecto vinculado con nuestras variables , comprobamos que la comunicación es correcta.

En caso de que haya un error en la comunicación, el indicio que tenemos es un cuadrado rojo en la parte superior, eso indica que no hay comunicación con esa variable

21-Enero-2019
