En la siguiente practica vamos a ver como descargar un programa de un PLC S7-300/400, pero en esta ocasión vamos a descargar el programa a traves del protocolo ISO, ya que desconocemos la dirección IP de la CP, para usar el protocolo TCP/IP

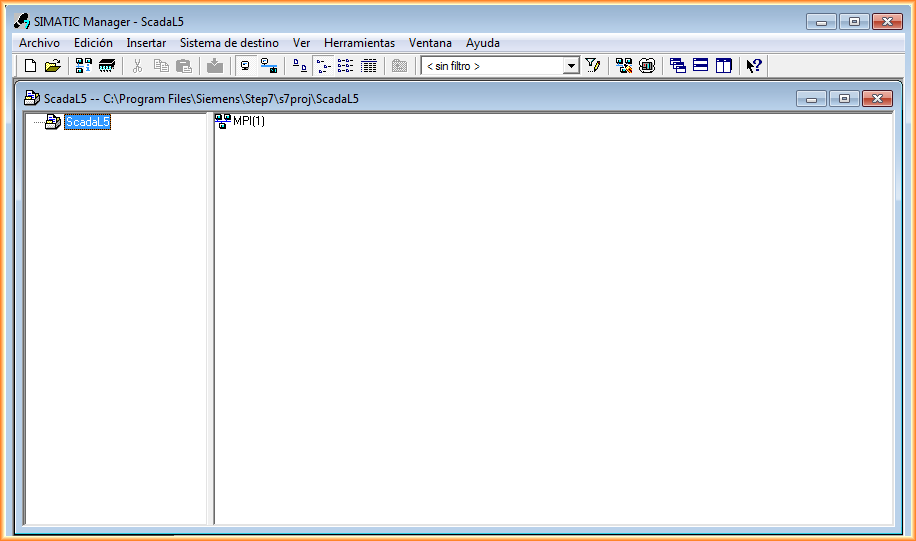

Primero de todo, creamos un nuevo proyecto en blanco, no utilizar el asistente.

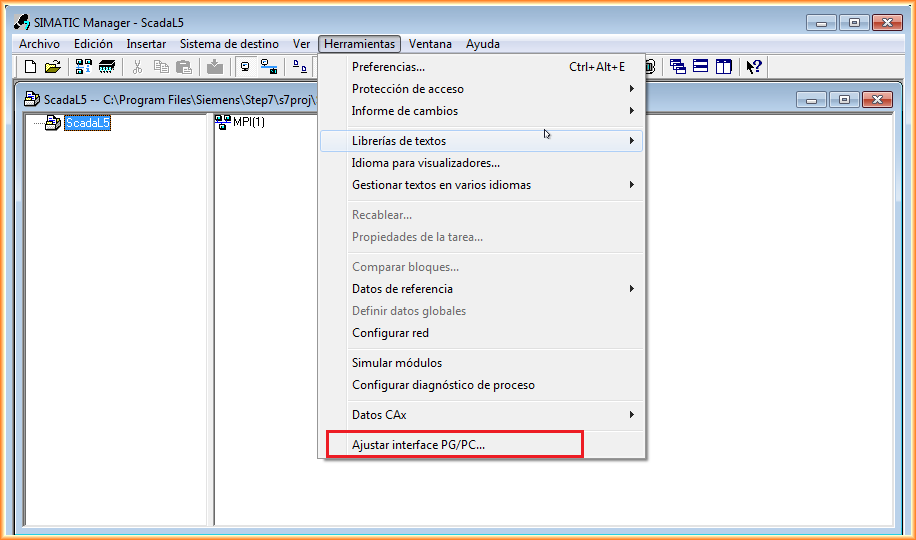

Una vez creado el proyecto, vamos a ajustar la interfaz de comunicación, para ello en Herramientas --> Ajustar interface PC-PG

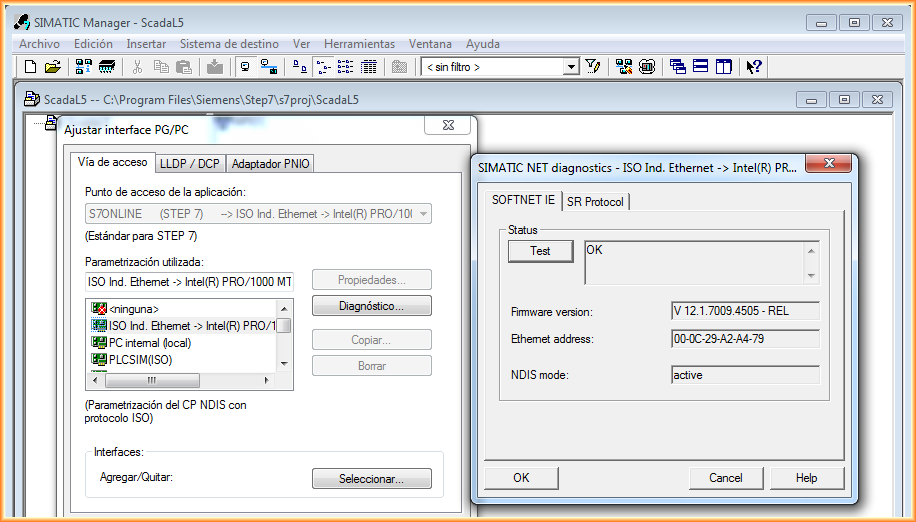

Como hemos comentado, vamos a utilizar la interfaz ISO industrial Ethernet, donde en vez de trabajar con direcciones IP, vamos a trabajar con direcciones M.A.C

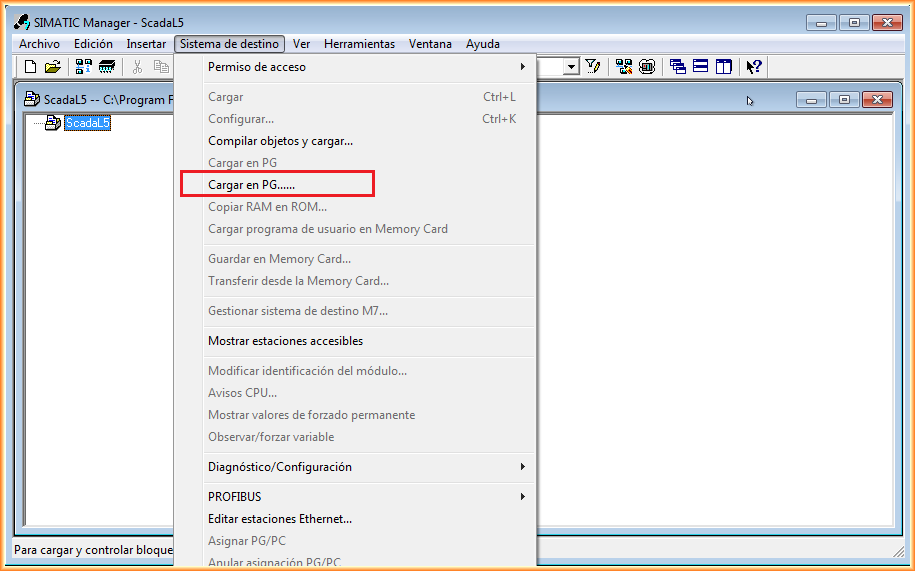

Con la interfaz ajustada, vamos a Sistema de Destino --> Cargar en PG...

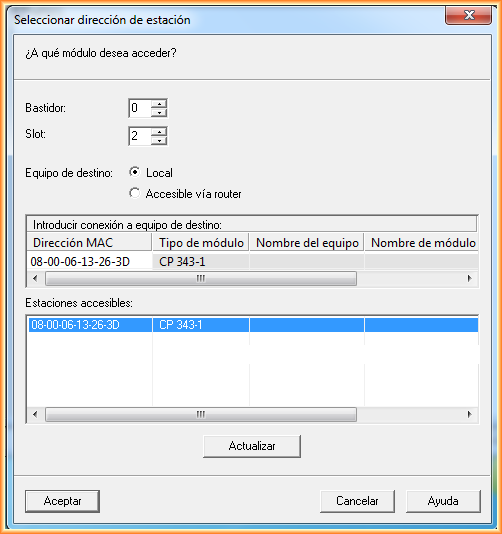

Nos aparecerá la siguiente pantalla, donde automaticamente buscara todos los equipos que haya en Red, como se puede observar ha encontrado la CP-343-1, donde su CPU esta en el Slot 2, y perteneciente al Bastidor 0, estos datos son por defecto los que siempre aplicaremos. Al pulsar aceptar, cargaremos nuestro a nuestro proyecto, el programa actual, con su hardware.

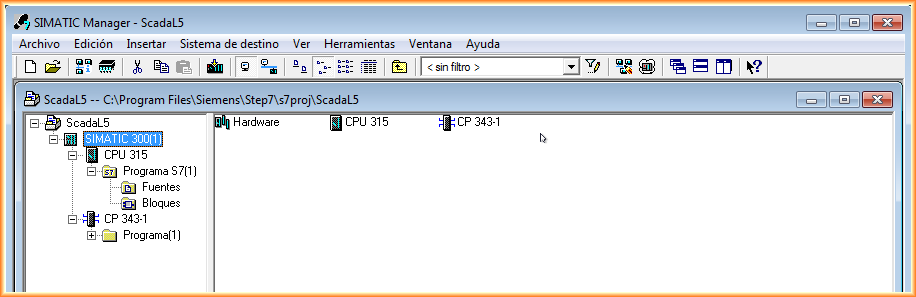

La siguiente imagen, muestra del hardware del proyecto y el programa actual, eso si, sin ningún comentario !!!

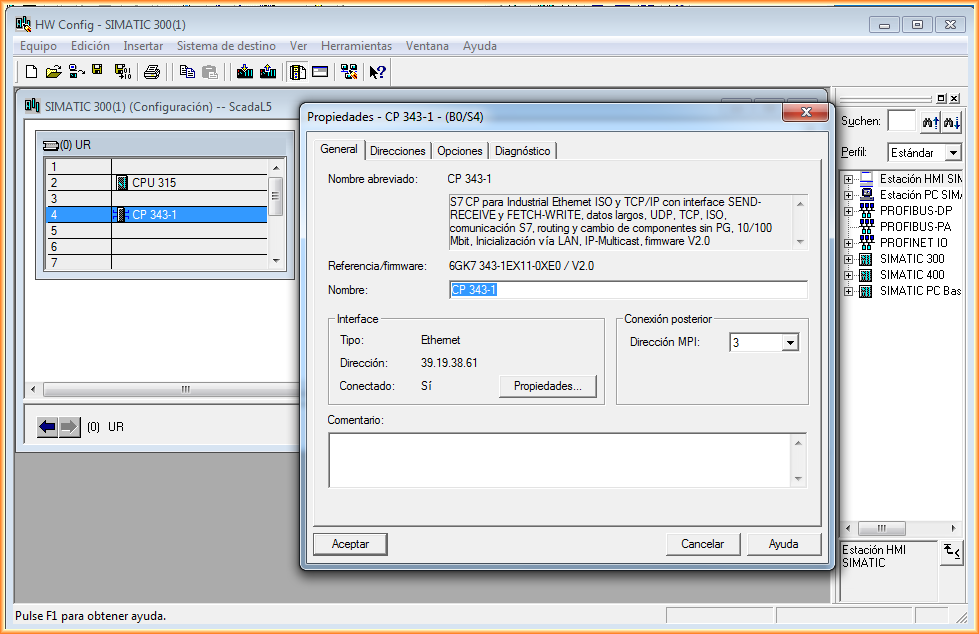

Ya podemos acceder en el Hardware a nuestra CP, a partir de este momento, ya conoceremos la dirección IP y a la subred a la que pertenece.

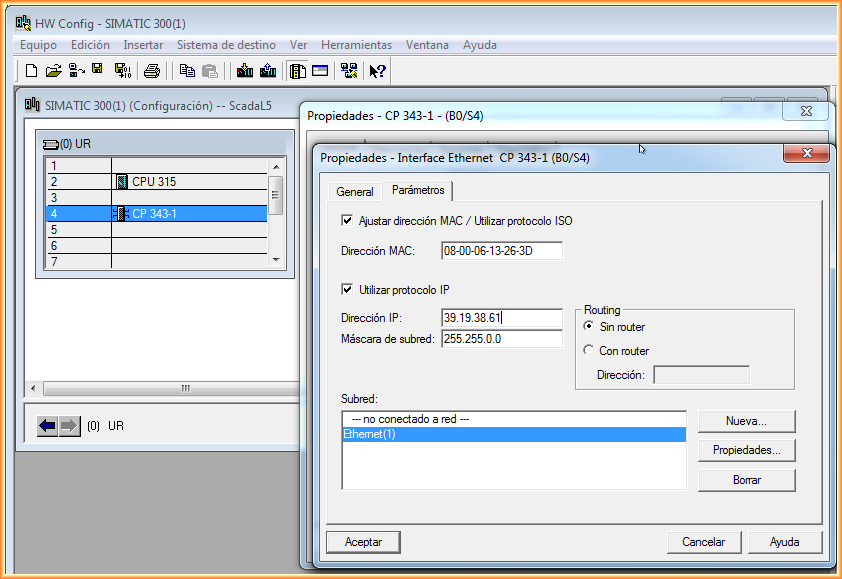

En caso necesario, podemos modificar la dirección IP, la mascara subred, etc...

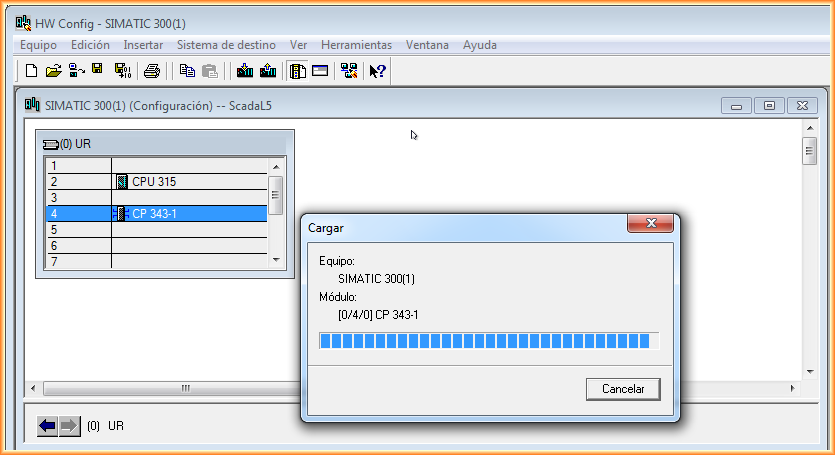

Cargamos nuestras modificaciones y en el caso de haber cambiado la dirección IP, ya podemos poner nuestro PC en el mismo rango y cambiar la interfaz a TCP/IP

13 de Mayo del 2014
