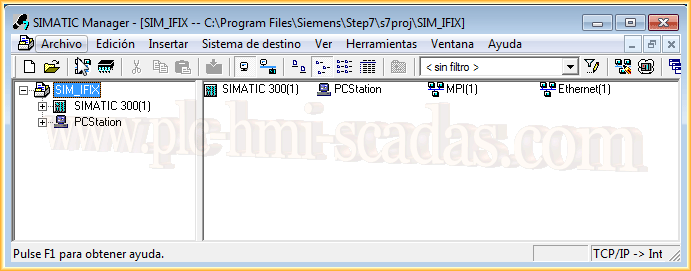

Ya hemos visto en el tutorial anterior como configurar el Simatic Net y nuestra PCStation, ahora vamos a ver la otra opción para cargar la configuración. Imaginemos que estamos con nuestra estación de Ingenieria donde tenemos el projecto completo, el PLC o PLC´s y todos los componentes, todo esto desarrollado desde el Simatic Manager como podemos observar.

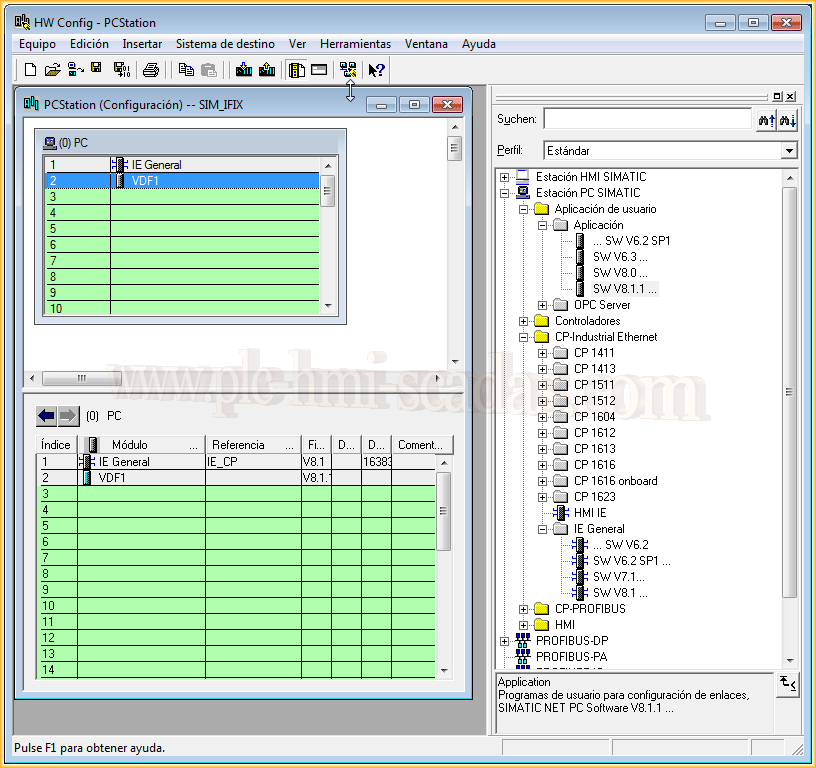

Vamos a suponer que tenemos que hacer una modificación, y vamos a insertar otro objeto del tipo Aplicación. Tal y como hemos hecho, arrastramos a nuestro rack. Importante, hay que tener presente, que cuando insertemos los objetos, que correspondan con la versión que haya instalada.

Veremos una imagen si seleccionamos una versión que no corresponda.

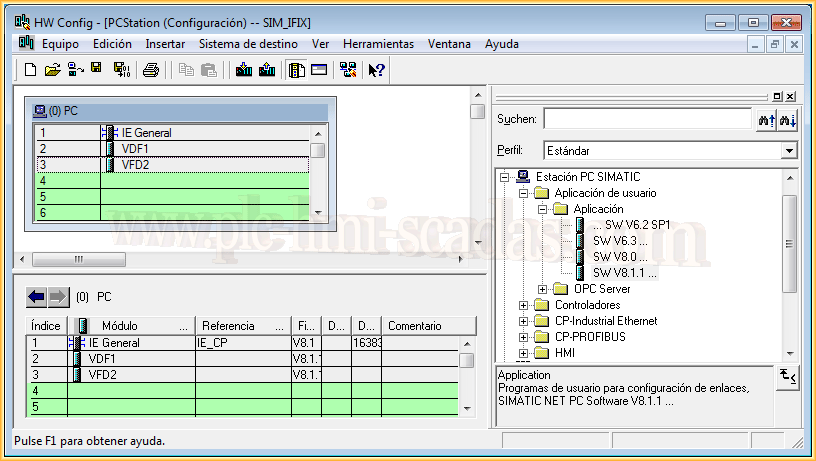

Aqui hemos realizado la modificación correspondiente, ya podemos guardar y compilar.

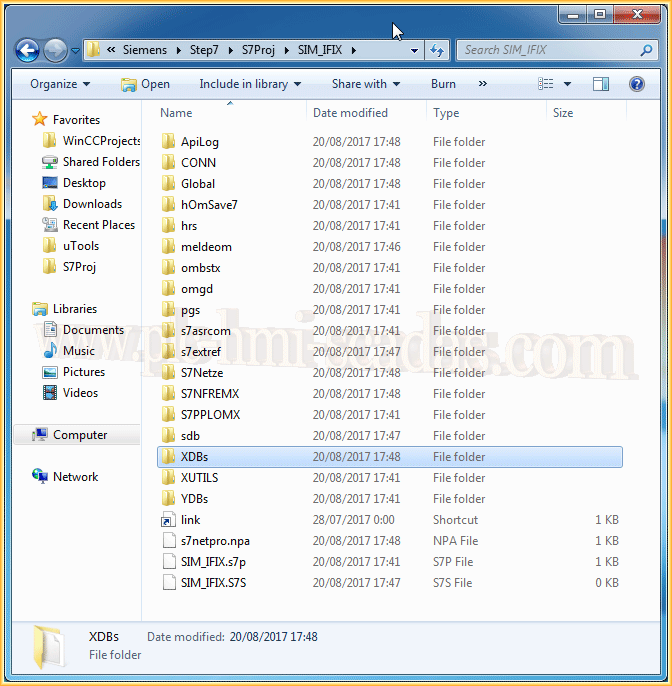

Si exploramos el directorio de nuestro proyecto, hay una carpeta llamada XDBs, en esta carpeta es donde se guarda el archivo / archivos de configuracion de nuestra PCStation.

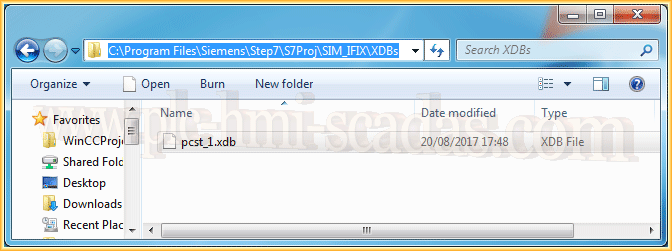

Este es el archivo que tenemos que llevar a nuestra PC, para cargar la nueva configuración.

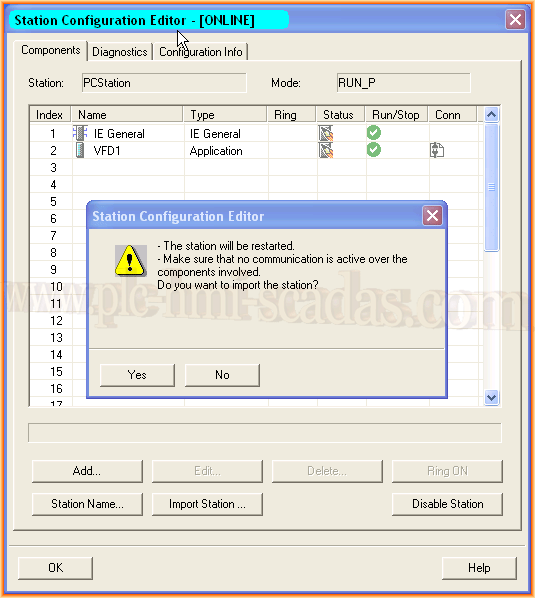

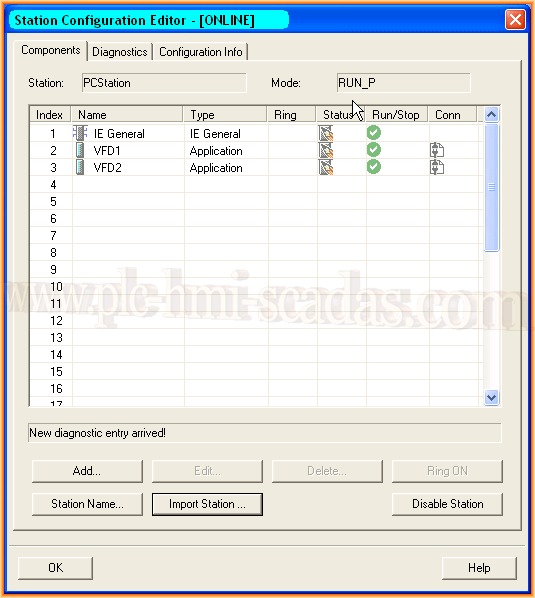

Ahora ya estamos en nuestra PC y está era la configuración que hay cargada. Pulsamos el botón Import Station, y esté es el mensaje de advertencia que nos muestra

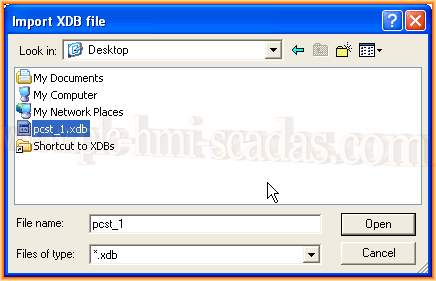

Exploramos hasta el directorio donde tenemos el archivo pcst_1.xdb, esté es el nombre por defecto. Ahora el archivo que voy a importar tiene una configuración no valida, porque seleccione en el hardware objetos de diferente versión.

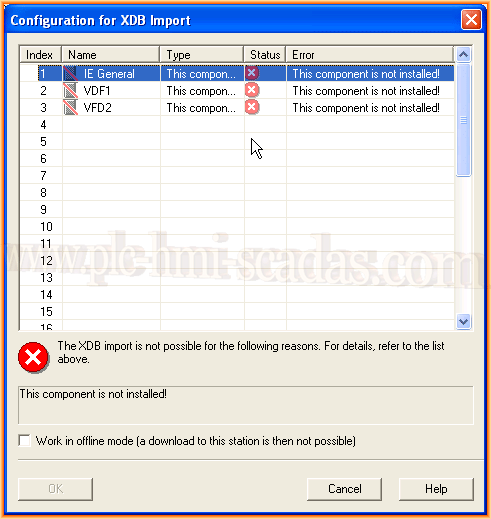

Como se puede apreciar, el mensaje es de error, porque no tenemos instalado la versión a la que hacia referencia.

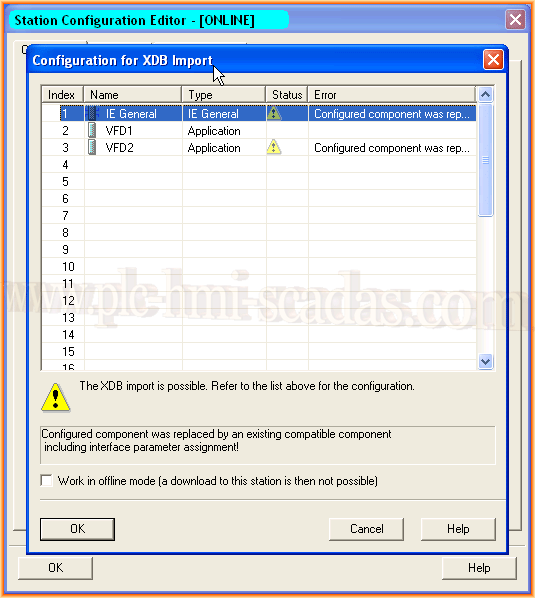

Ahora vamos a importar el archivo que es correcto, y el mensaje de advertencia es que sobreescribira el existente, con lo cual no hay ningún problema.

Ya tenemos cargada la nueva configuración. Ya podemos poner en funcionamiento la aplicación y listo.

CONCLUSION: Podemos cargar la configuración directamente con la interfaz PC Internal, o bien podemos importar la configuración que previamente se ha creado en otro equipo.
