ProTool PC Runtime con S7-200 (PPI)

La siguiente práctica le vamos a dar una doble funcionalidad, primera de ellas probar lo que nos interesaba hacer en la práctica anterior con el OP3 y la segunda como configurar un enlace con el ProTool PC Runtime con un S7-200 a través del cable PPI.

Lo primero que hacemos es iniciar el ProTool y crear un nuevo proyecto como ya hemos visto, la diferencia es que el destino al ser el PC con un sistema basado en Windows vamos a tener disponibles todas las funcionalidades del ProTool.

En el siguiente ejemplo solo vamos a ver los parametros del Control, que será nuestro S7-200 con el PC y una imagen que he configurado, con unos campos de entrada/salida y alguna animación.

Los parametros para el enlace son los siguientes, el nombre del control le he asignado PCRuntime y el protocolo Simatic S7-200, la dirección del OP es la 0 y podemos asignar la que nos interese siempre y cuando sea diferente a la direccion del interlocutor PLC que por defecto es la 2, Seleccionamos que el OP es el maestro en el bus, ya que el S7-200 solo puede ser esclavo. Como perfil seleccionamos PPI y la velocidad 9.600 o 19.200.

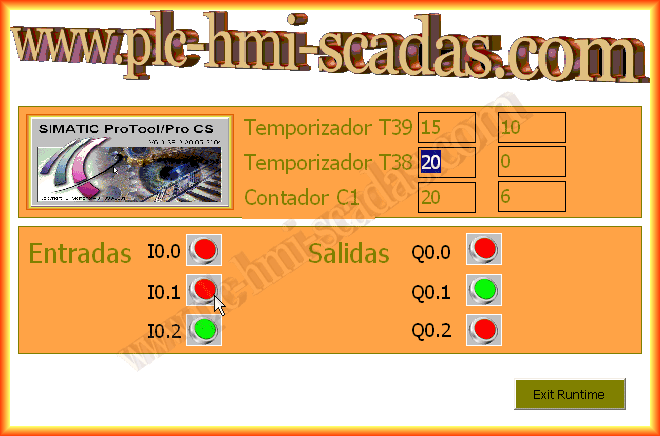

La siguiente imagen corresponde a mi imagen principal, donde he insertado los campos de entrada y salida correspondientes a los temporizadores y contadores al igual que unas animaciones para el estado de entradas y salidas

Las variables creadas han sido las siguientes, tanto en este ejemplo como en el anterior, no he configurado ningún puntero de area, dependiendo del OP/TP/MP tendremos unas u otras opciones, en un proyecto real, es recomendable hacer uso de ellas, incluso para la comunicación de un OP7 con un S5 hay que definir un puntero de area para su funcionamiento, si mal no recuerdo...

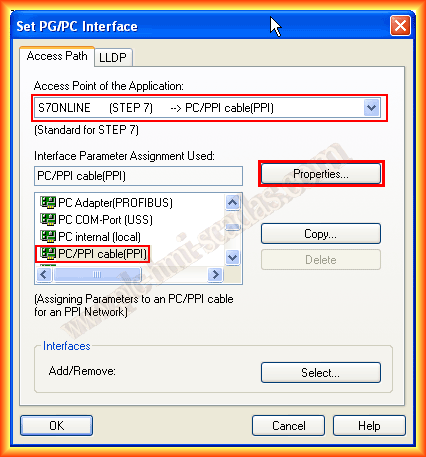

Antes de ejecutar el Runtime, vamos a ajustar PG/PC Interface, para ello desde el panel de control lo ejecutamos, y seleccionamos como Acces Point tal y como se observa en las imagenes, aqui podemos ver que el PC tiene definida la dirección 0 tal y como definimos en ProTool al igual que la velocidad y tipo de perfil PPI.

Ya podemos ejecutar el Runtime y observar su funcionamiento al igual que podemos proceder a efectuar el cambio de los tiempos y el cambio del contador, con lo cual su funcionamiento es correcto

1 de Mayo del 2013
