Servidor Web S7-1200

En esta práctica vamos a comprobar el Servidor Web del S7-1200, es una opción que viene incluida en todos los S7-1200 y sus futuras generaciones...

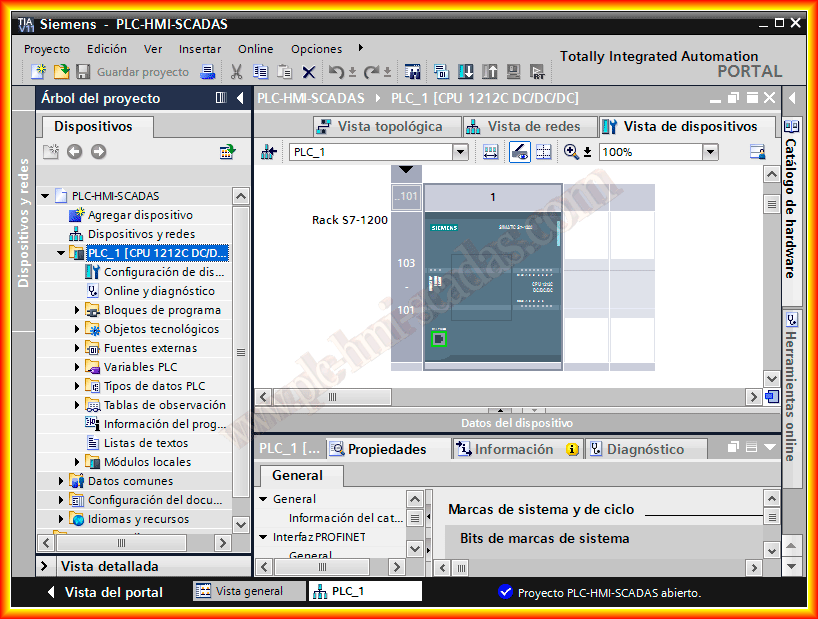

Partimos de la base que ya tenemos hecho un proyecto y vamos a activar el Servidor Web

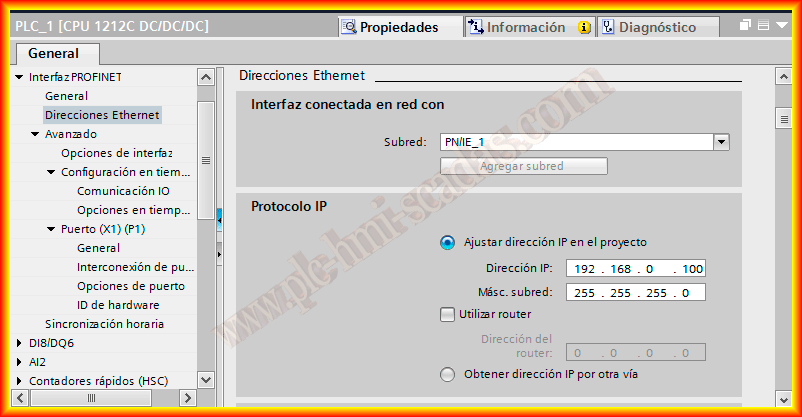

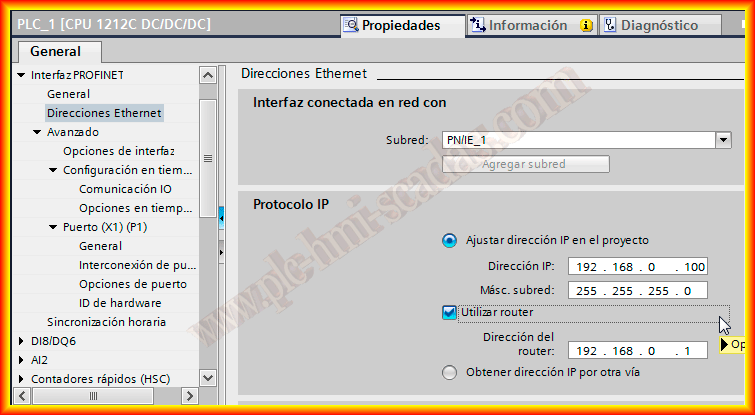

Nuestro proyecto contara con una dirección IP del PLC y la unión a una Subred, tenemos basicamente dos opciones, o acceder al Servidor Web dentro de la misma subred, donde este estará conectado a un schwich, donde no es necesario seleccionar el checkbox Utilizar router, por otra parte si queremos tener acceso desde internet, si que es necesario configurar la puerta de enlace, que es la dirección del router

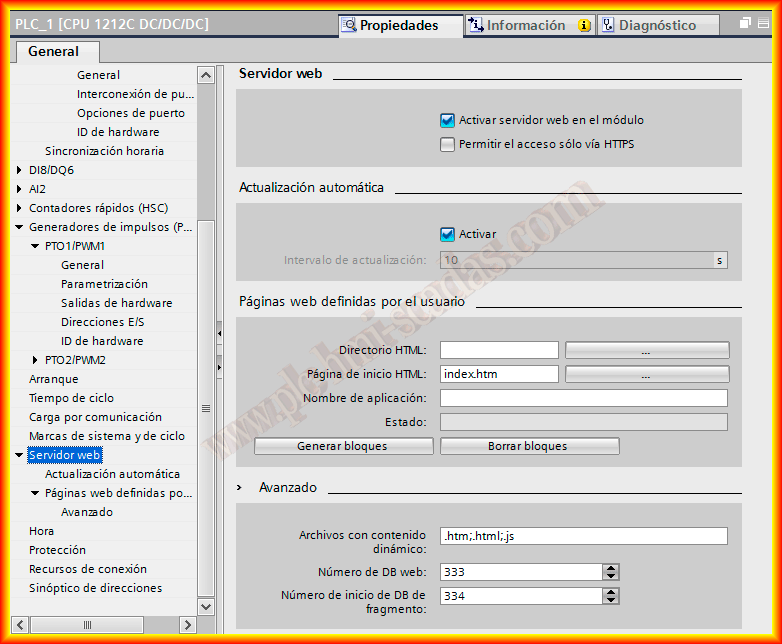

El próximo paso es navegar hasta la opción Servidor Web y Activarlo, tambien tenemos la opción de seleccionar que la conexión solo sea segura con HTTPS

Actualización automática es recomendable activarla cuando estamos visualizando el estado de las variables, por defecto viene seleccionado.

Por último, tenemos la opción de cargar nuestra propias páginas, pero es opcional, osea que en esta primera parte lo dejamos por defecto

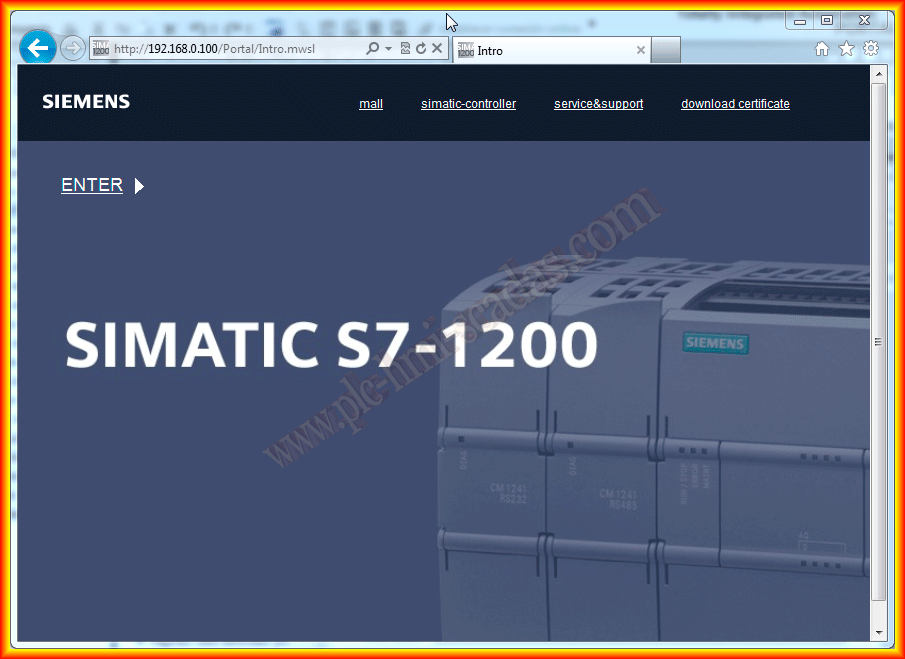

Ya podemos compilar y cargar nuestro proyecto al PLC, con estos sencillos pasos, ya podemos acceder al Servidor Web, abrimos el navegador y ponemos la dirección del Automata, automaticamente se nos abrira la página web.

Si queremos acceder al Servidor Web desde Internet, en el router tenemos que abrir los puertos 80(HTTP) y 443(HTTPS).

Para ver las opciones que nos ofrece un pequeño video donde se pueden observar las páginas disponibles.

28 de Marzo del 2013
