Crear Backup de un PLC GE 90-30 con VersaPro

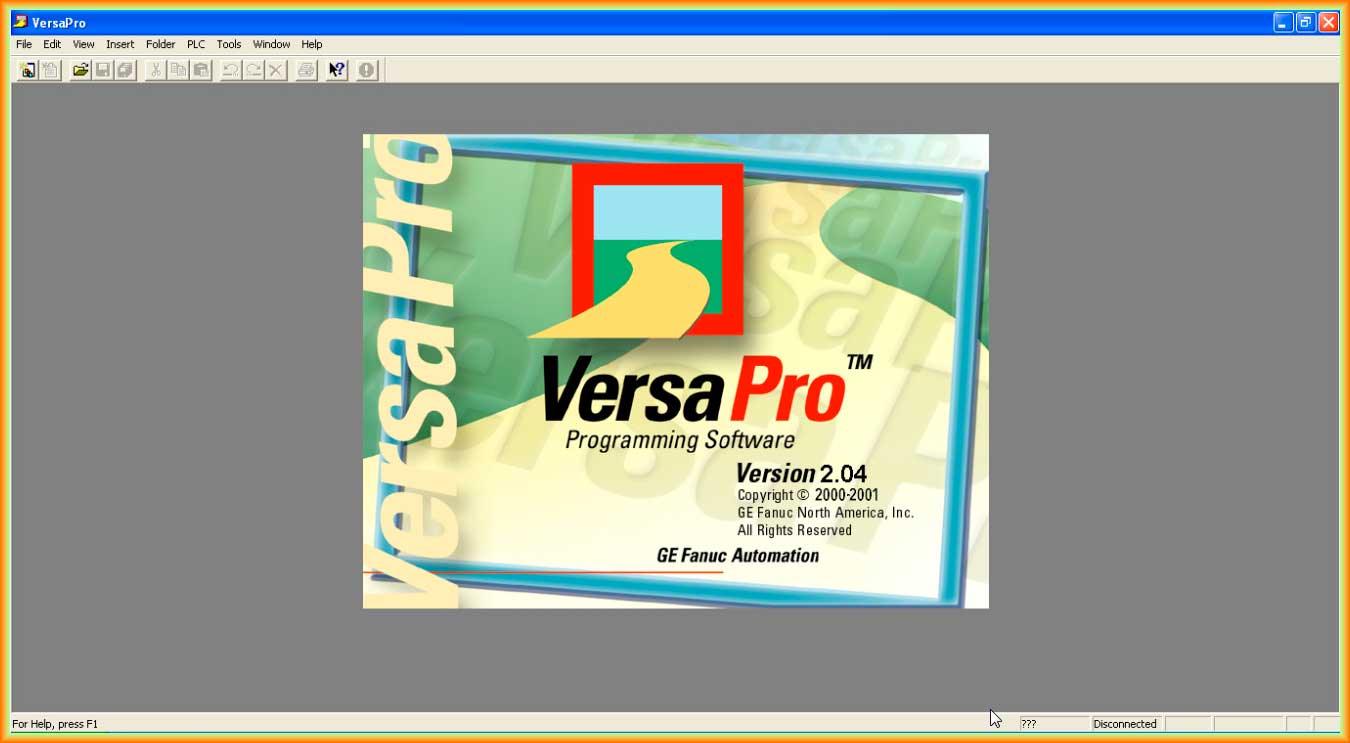

Antes de explicar la siguiente práctica tengo que dar las Gracias a Raul, ya que sin su colaboración esta práctica estaria incompleta, se trata de hacer un Backup del programa que esta cargado en un PLC GE 90-30, para ello el software que vamos a utilizar es el Versa Pro, aunque tambien es posible utilizar el Logic Master basado en MS-DOS

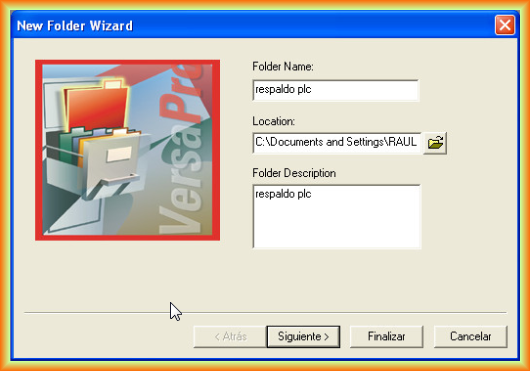

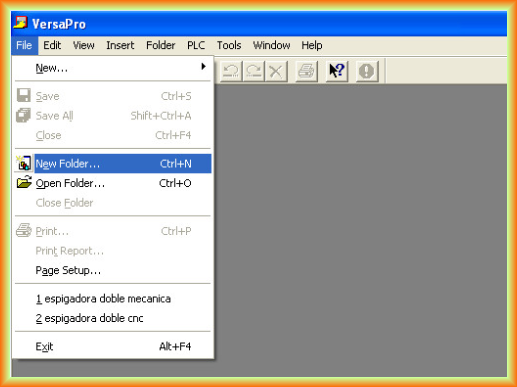

El primer paso va a ser crear un New Folder, equivalente a un nuevo proyecto, ya que los proyectos en el VersaPro se organizan en ellos, con lo cual asignamos el nombre que nos interese

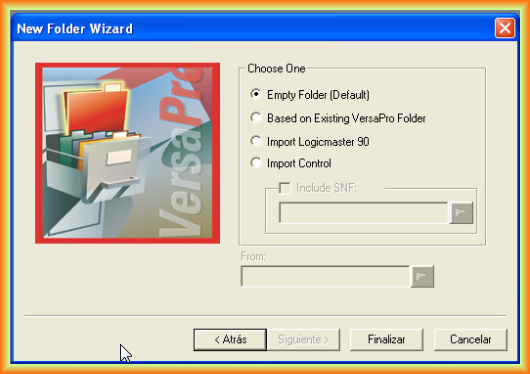

Siguiendo el asistente, seleccionamos la opción deseada, en este caso una carpeta vacia, que es el valor por defecto y es el que nos interesa.

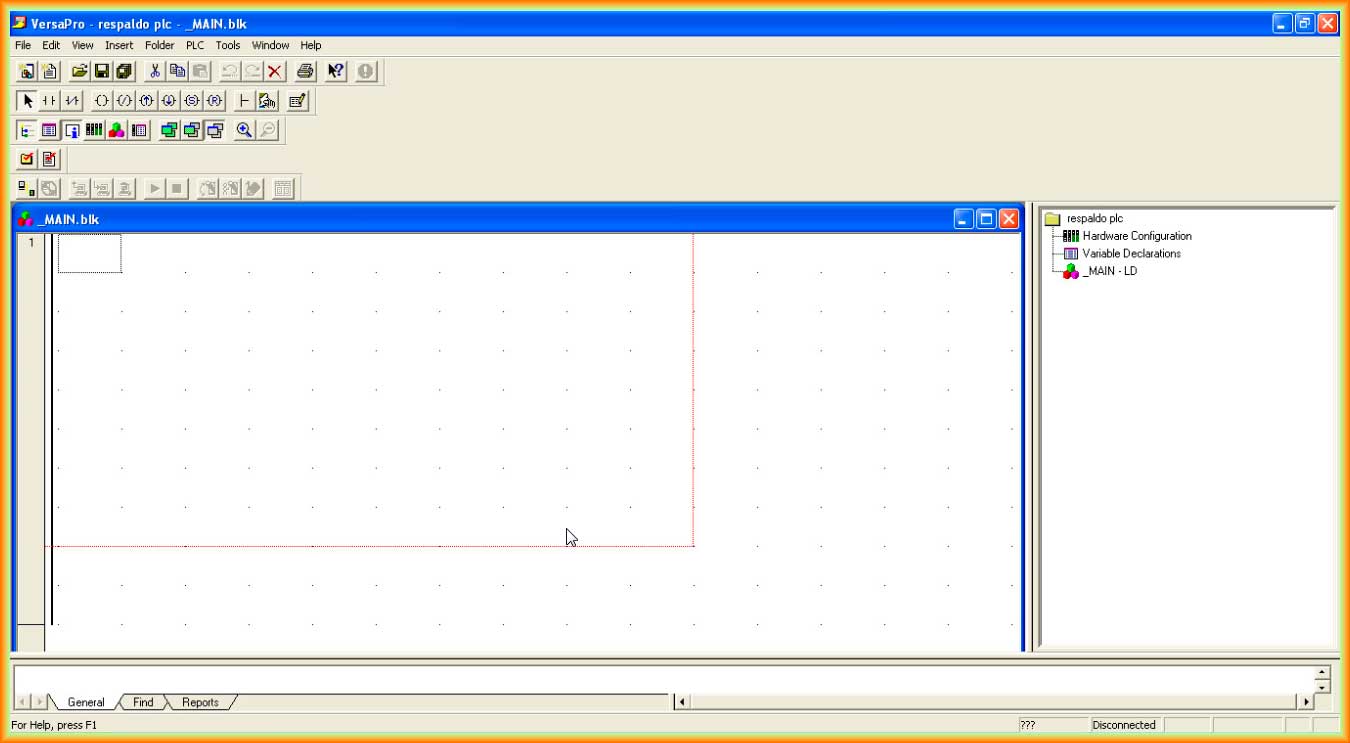

Se nos crea un proyecto vacio tal y la interfaz que muestra es la que se puede observar

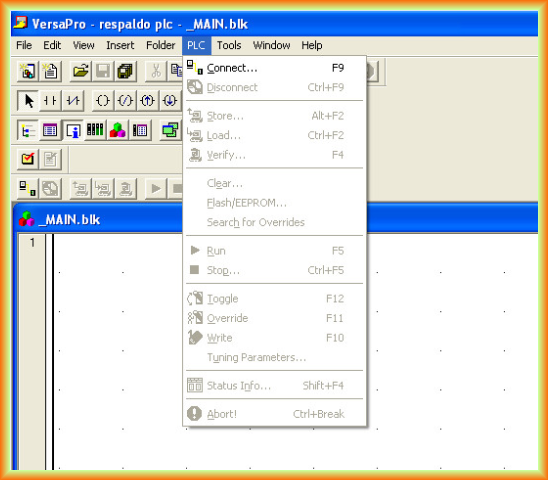

Una vez que ya tenemos creado el proyecto, nos vamos a la pestaña PLC y una vez conectado el cable de comunicación al PLC, seleccionamos Connect

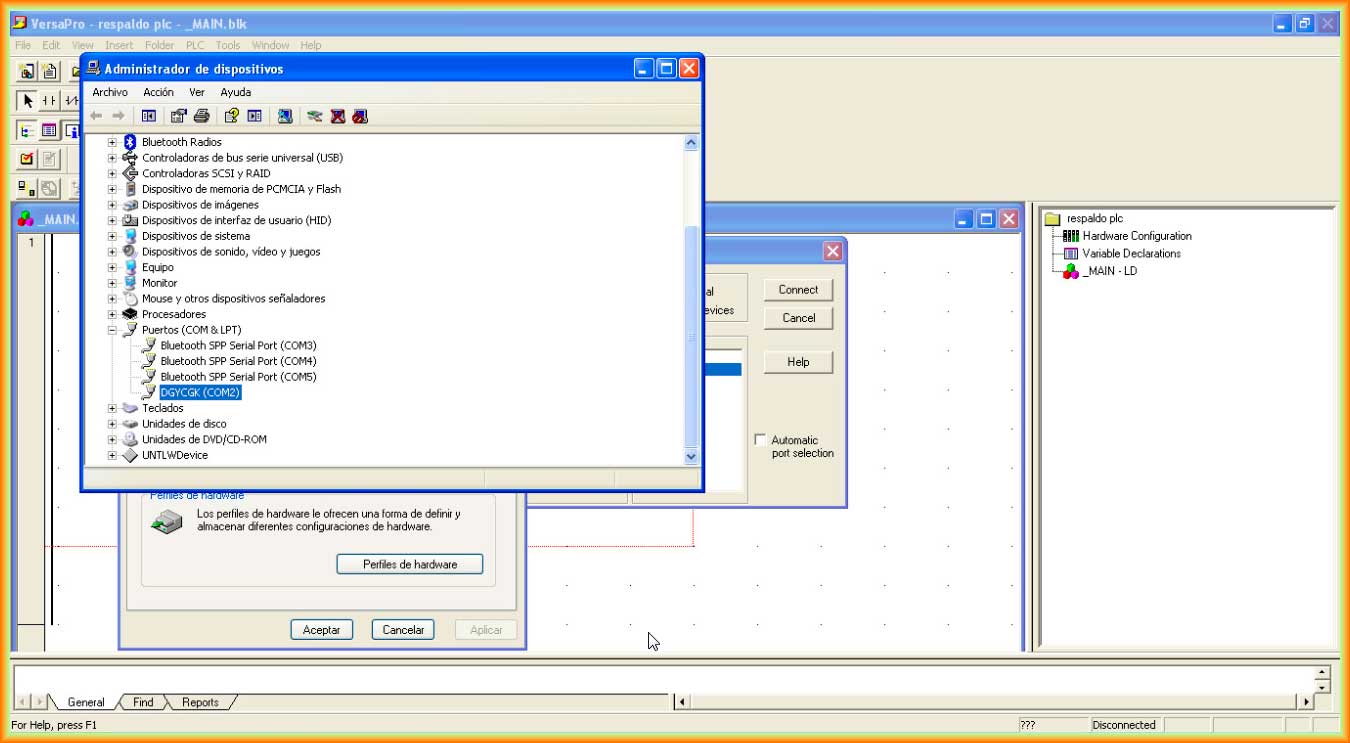

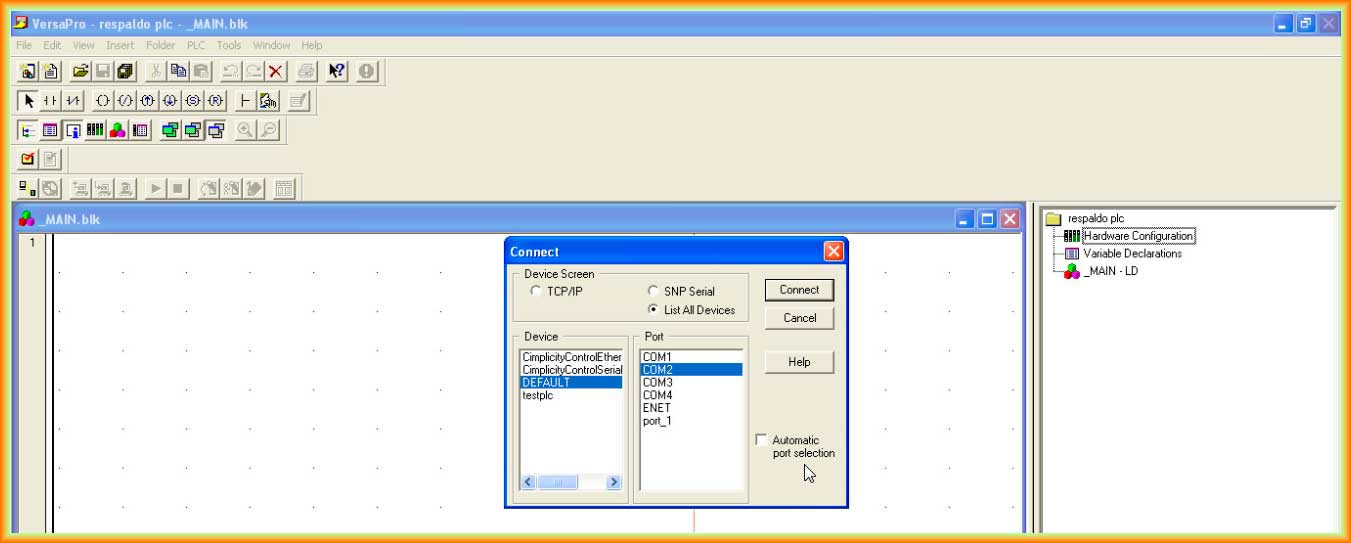

Se nos abre una ventana emergente de configuración del puerto y protocolo de comunicación, seleccionamos el puerto correspondiente

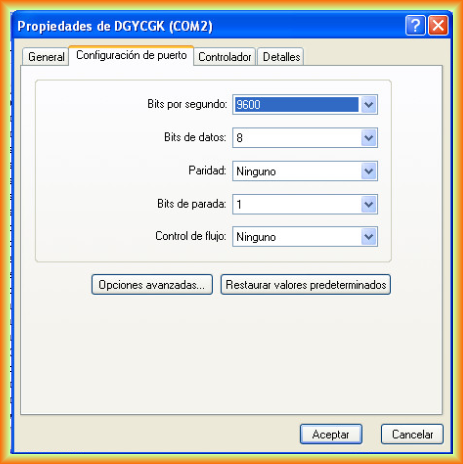

En este caso el puerto de comunicación es el puerto COM2 con los parametros de configuración por defecto

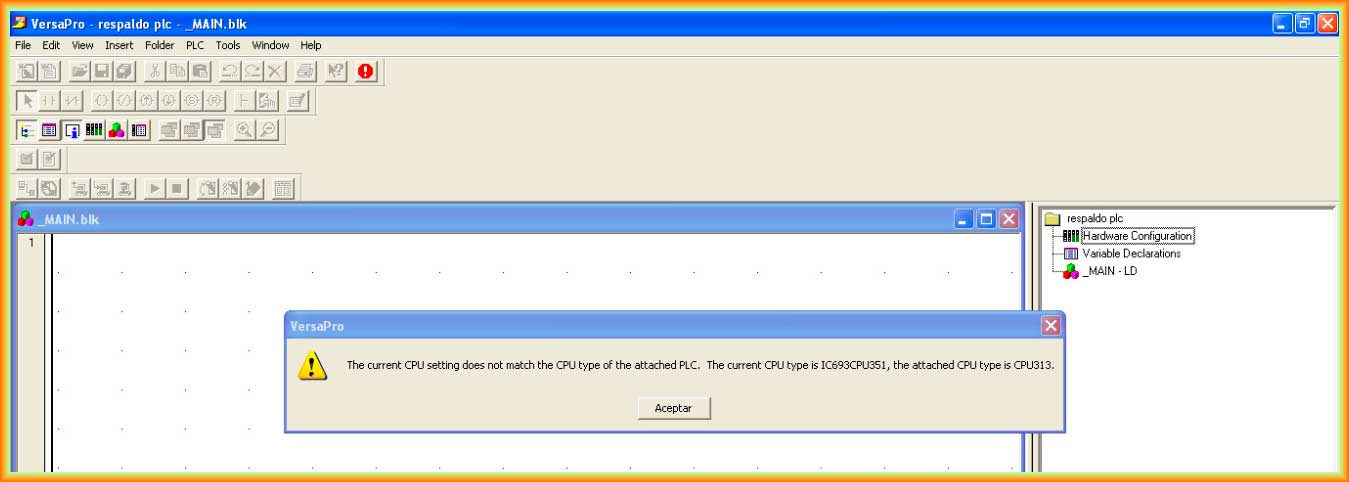

Seguidamente nos aparece un warning, advertencia en la cual nos indica que el tipo de CPU configurada en el proyecto no coincide con la que hay en comunicación

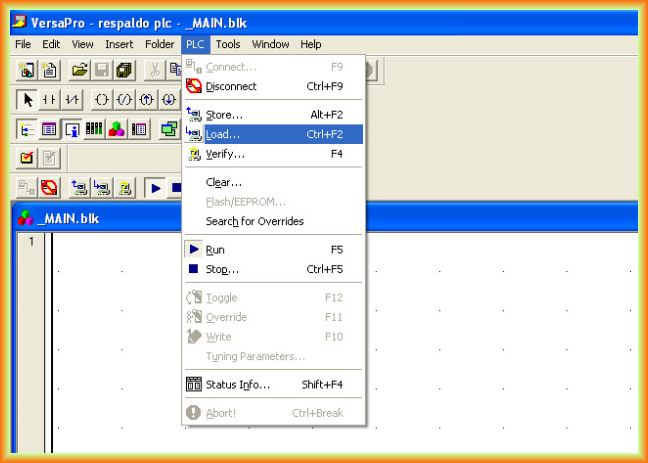

Una vez confirmado el aviso, hacemos Load, para cargar la configuración del PLC a nuestro proyecto, posteriormente se nos abre una ventana emergente para confirmar que nos interesa cargar del PLC

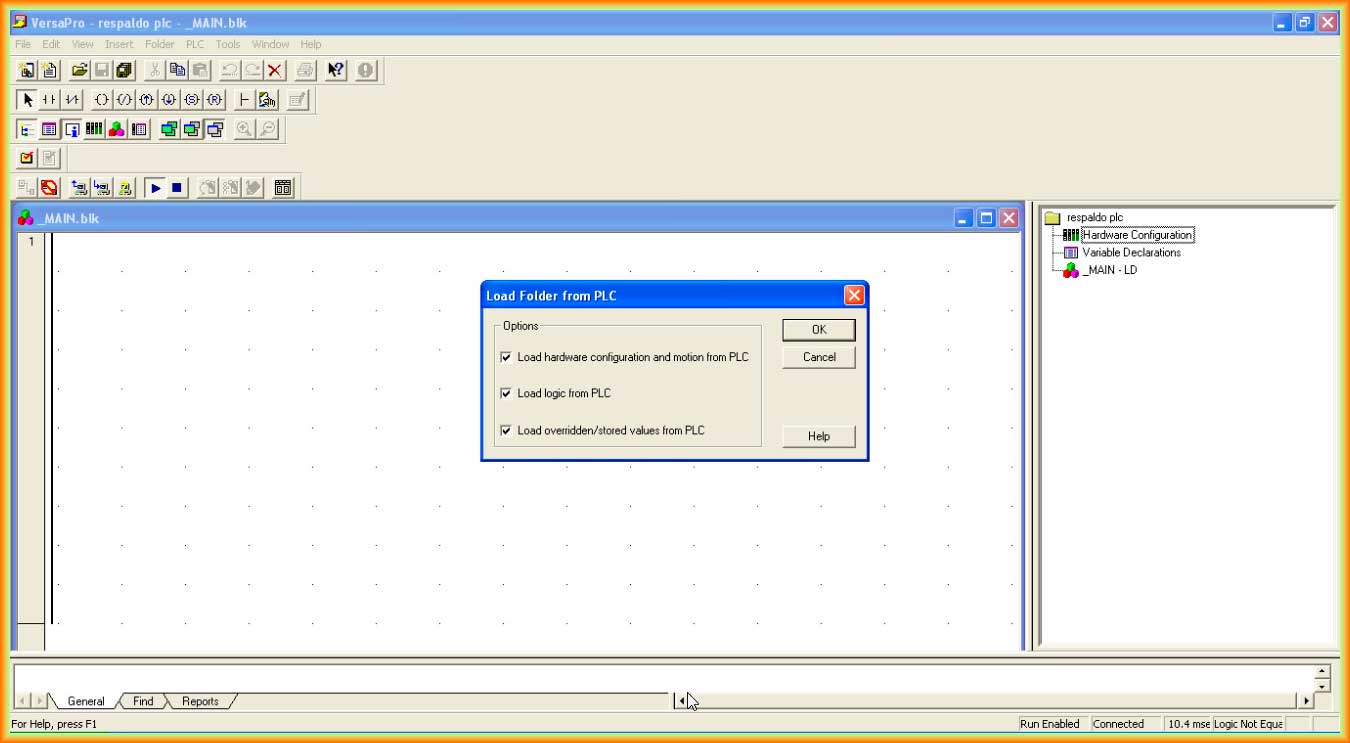

En la siguiente ventana emergente seleccionamos si queremos cargar el hardware y el programa, en este caso nos interesa cargar el hardware si previamente no lo hemos configurado

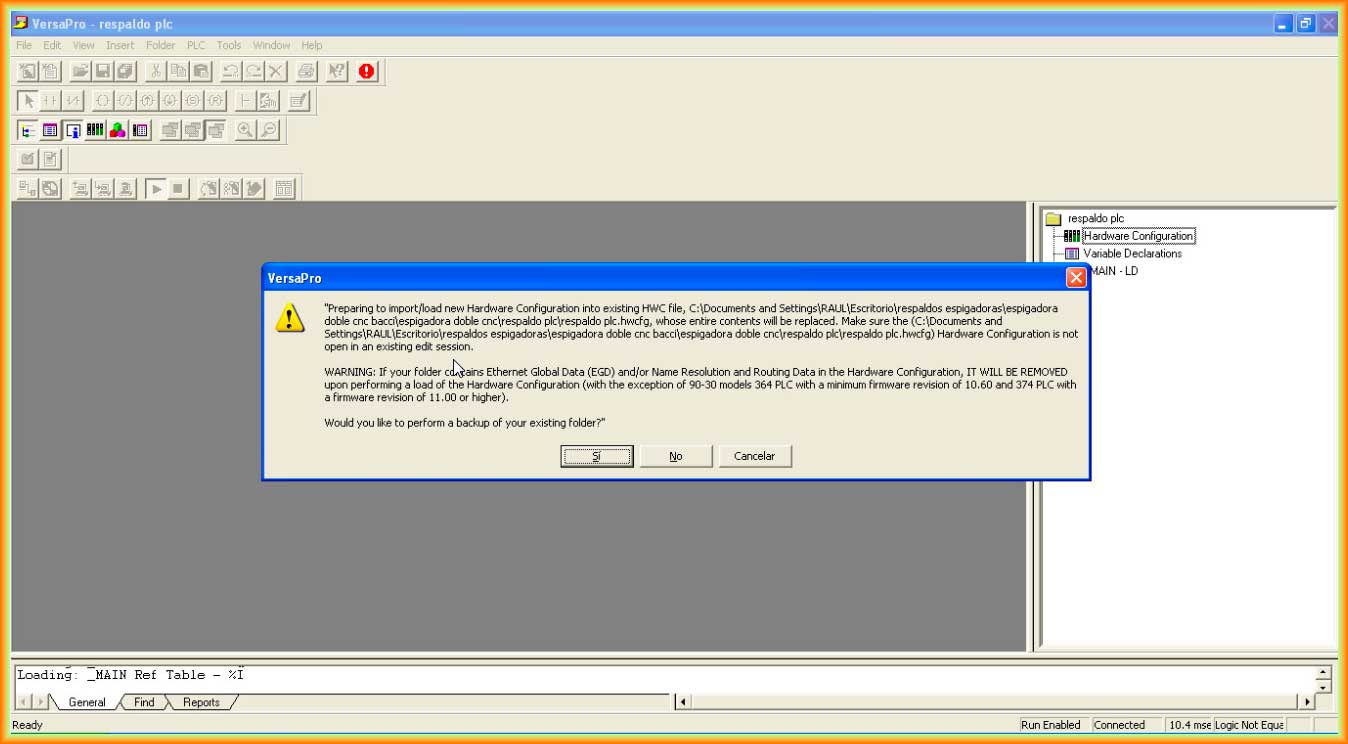

Al confirmar nos vuelve a salir otra advertencia, debido a que se cargara la nueva configuración del hardware y sobreescribira la actual, que es la de nuestro proyecto que esta sin configurar con lo cual confirmamos que sí

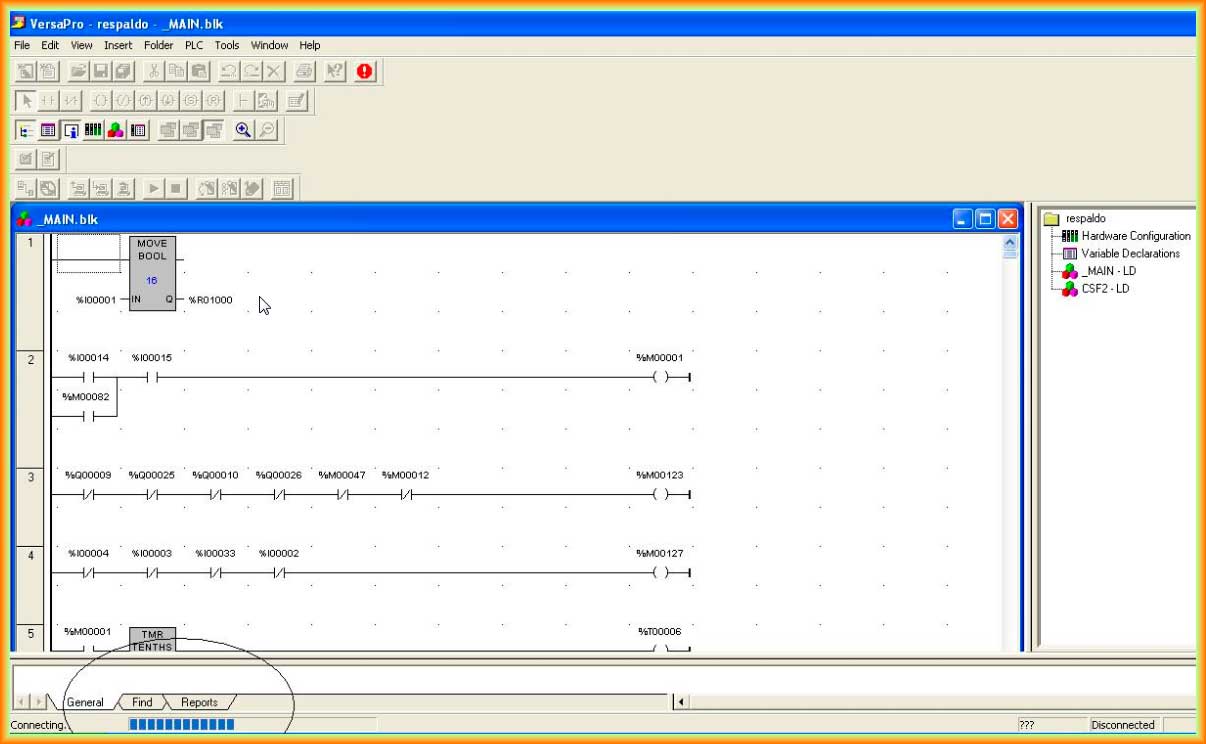

Una vez confirmado se establece la comunicación y se descarga el programa y la configuración del hardwar

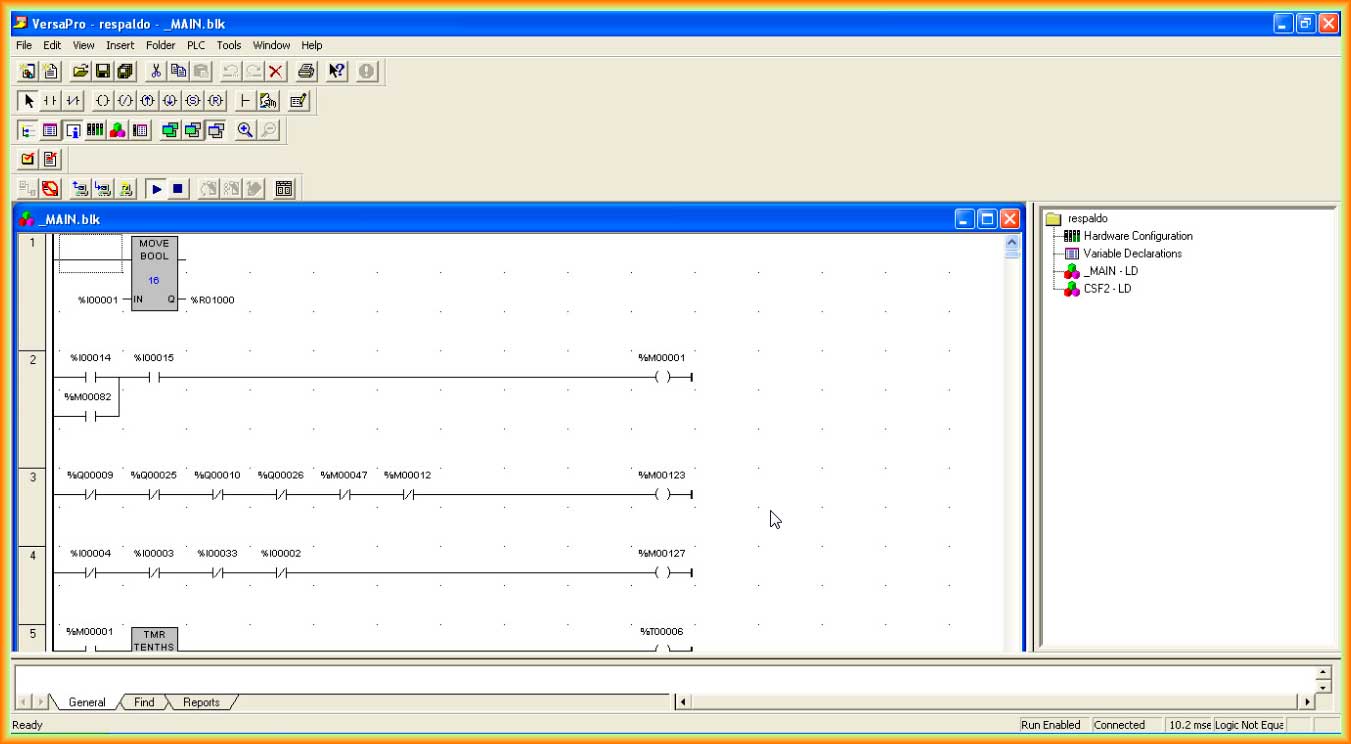

Con esto ya tenemos un backup de nuestro proyecto y evidentemente nos podemos poner online para el monitoreo o modificación pertinent

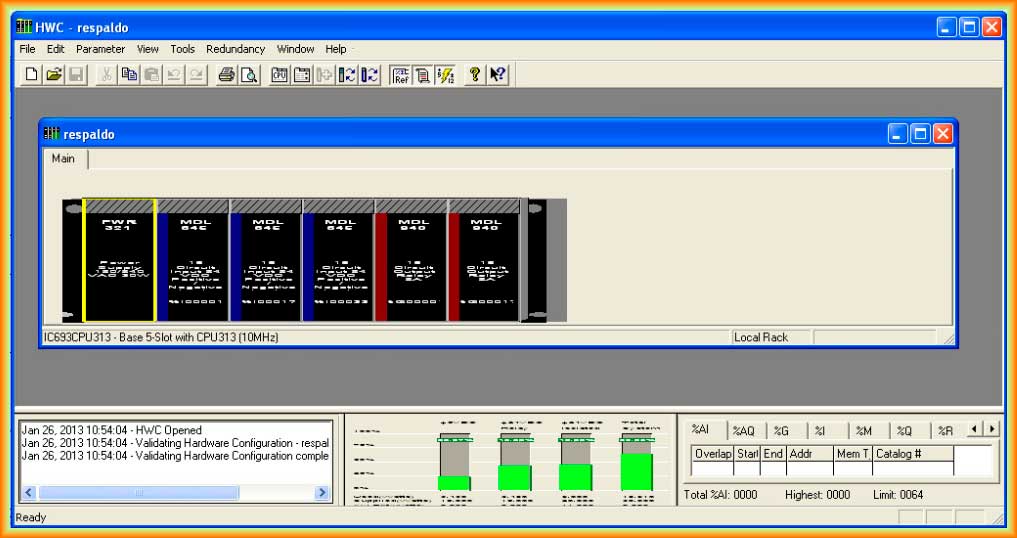

La siguiente imagen pertenece a la configuración del hardware que hemos descargado

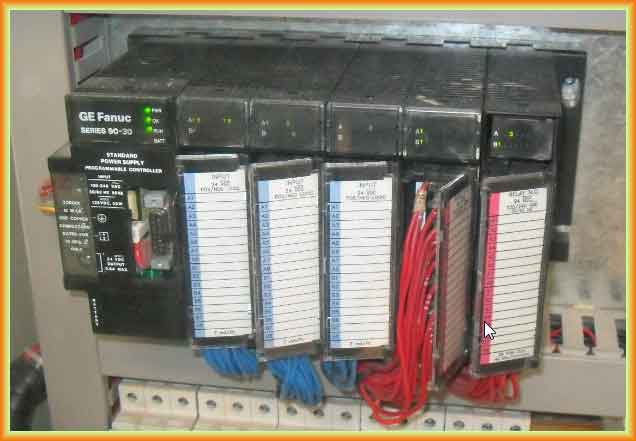

Y esta es la imagen del PLC. Gracias Raul!!!
30 de Enero del 2013
