Simulación WinCC con PLCSIM

En contestanción a una pregunta realizada, voy ha realizar la siguiente práctica, que se trata de configurar un enlace entre el WinCC V.7 y PLCSIM para comprobar nuestro proyecto.

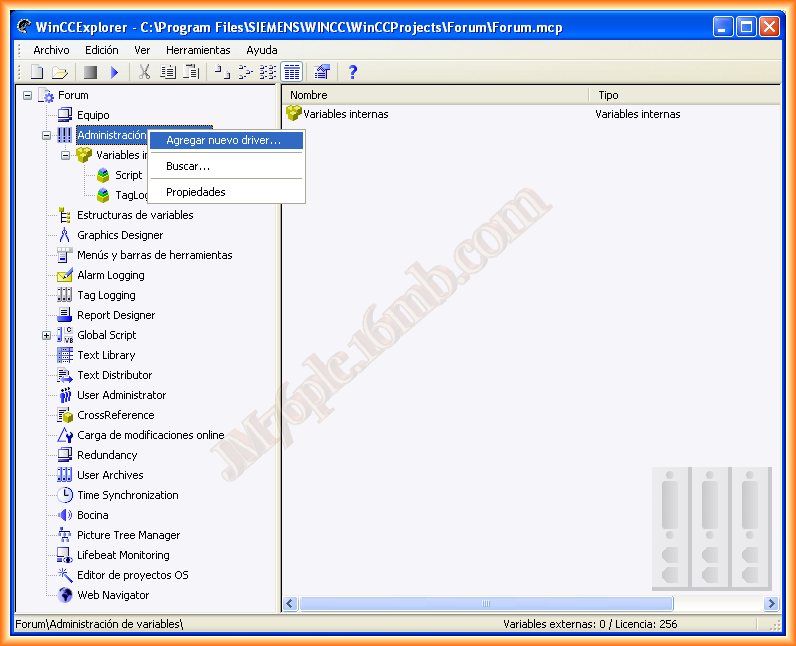

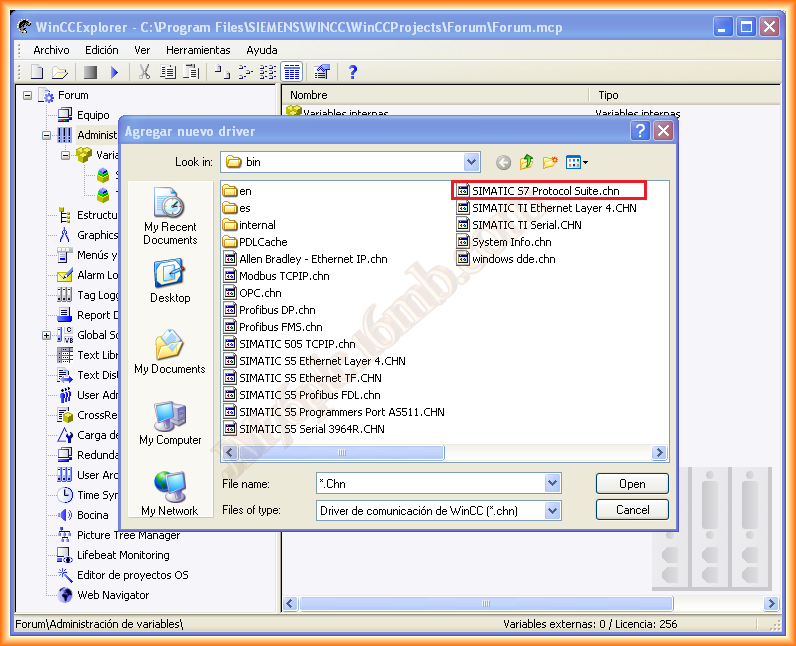

Vamos a suponer que tenemos  creado nuestros proyecto en WinCC y en Step7. Lo primero que hacemos es agregar un nuevo driver y de los disponibles seleccionamos SIMATIC S7 Protocol Suite.chn

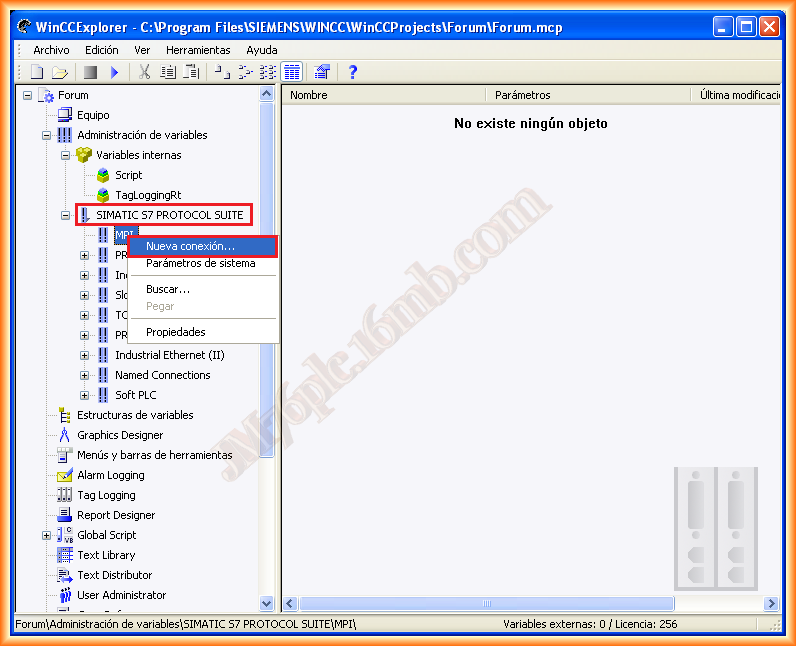

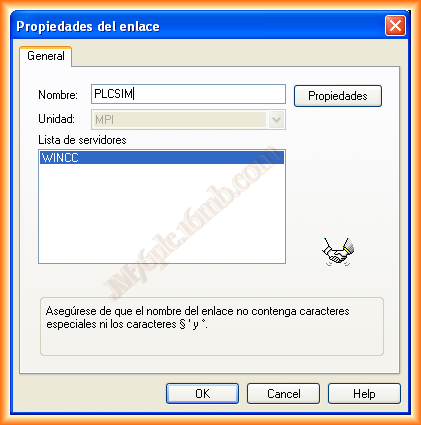

Una vez agregado el Driver tenemos la posiblidad de crear varias conexiones por diferentes protocolos, para la simulación seleccionaremos  MPI y nueva conexión, dando el nombre que nos interese

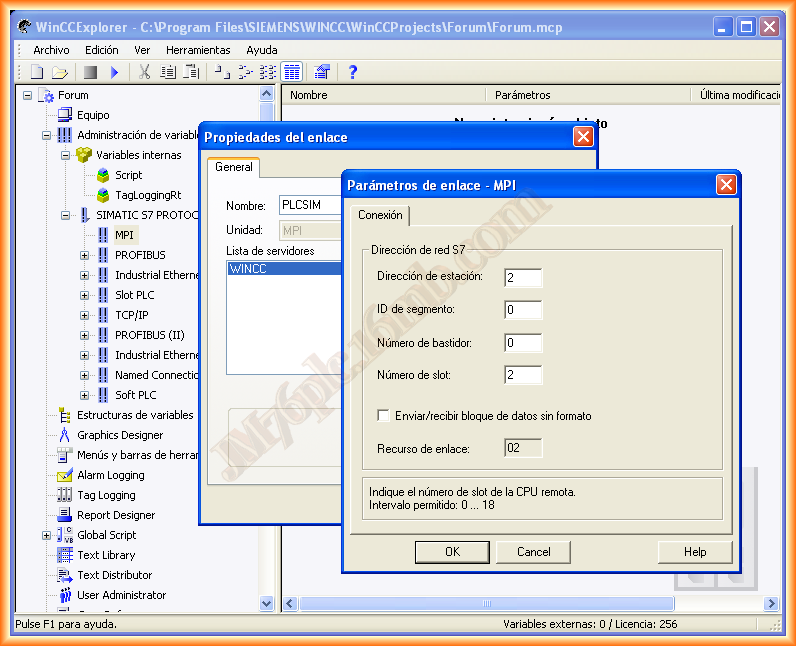

Y lo próximo que tenemos que hacer es configurar los parametros del enlace creado, al ser una conexión MPI por defecto suelen ser lo siguiente parametros, en su defecto modificarlos según los parametros que especificamos a la hora de crear el proyecto en el Step 7

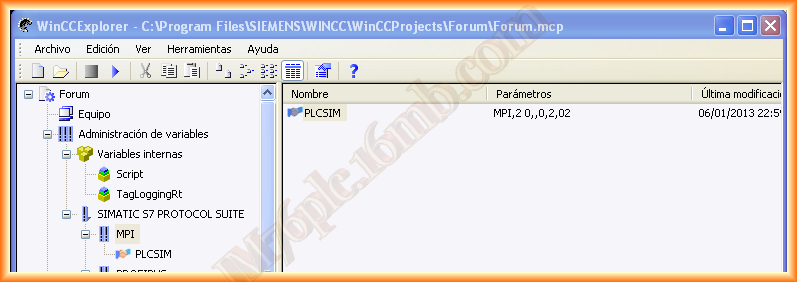

Con esos pasos ya tenemos creado y configurado nuestro enlace.

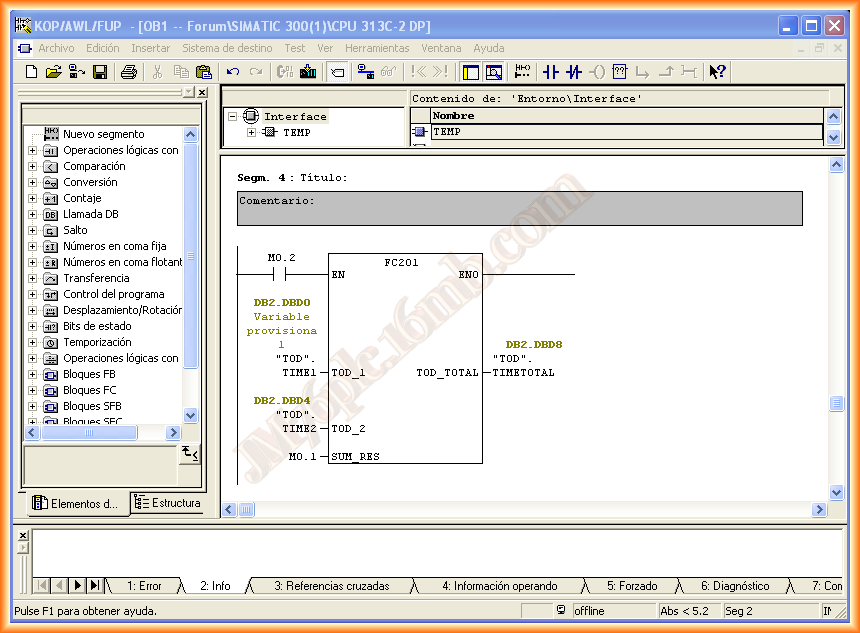

Ahora faltaria agregar las variables,tags o items que nos interese, vamos a suponer que queremos acceder a las variables que utilizo en el siguiente segmento, para calcular la suma de unos tiempos. (Es un ejemplo que ya tenia)

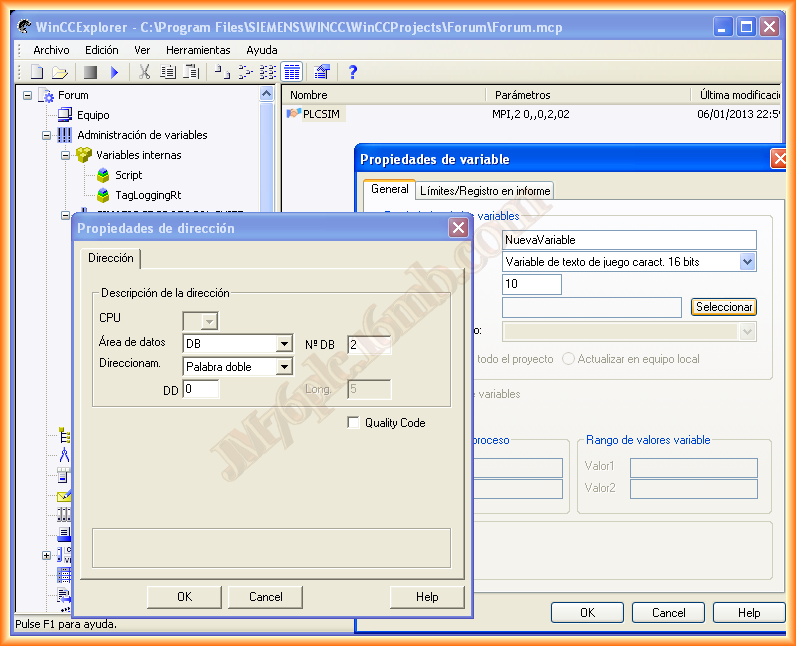

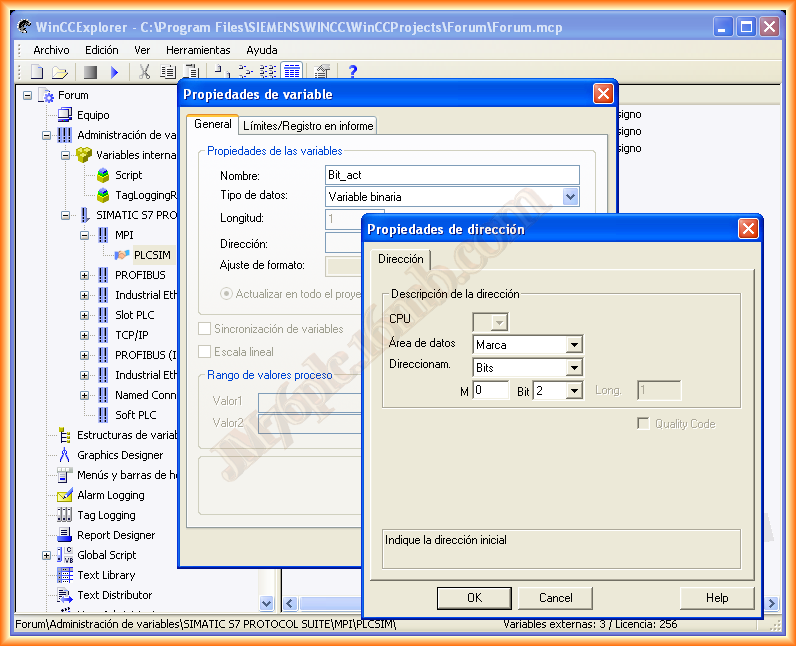

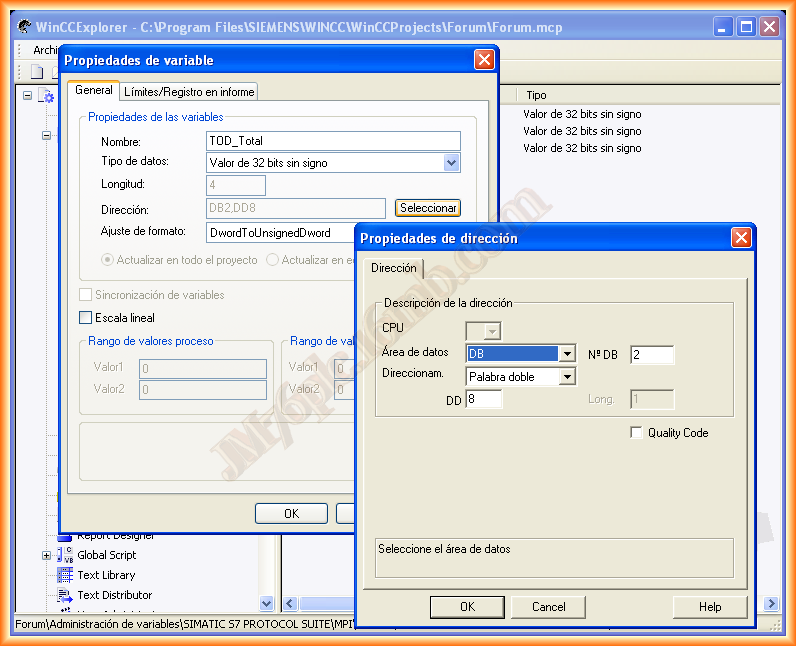

Agregamos una nueva variable, le asignamos el nombre y tipo de datos y en seleccionar especificamos que area de datos es y el tipo tal y como se observa acontinuación

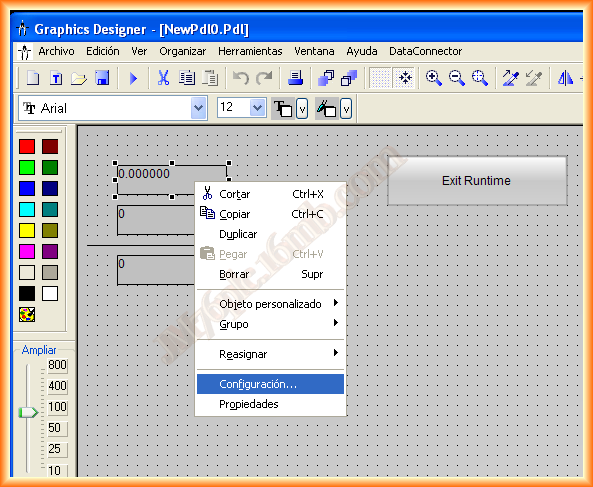

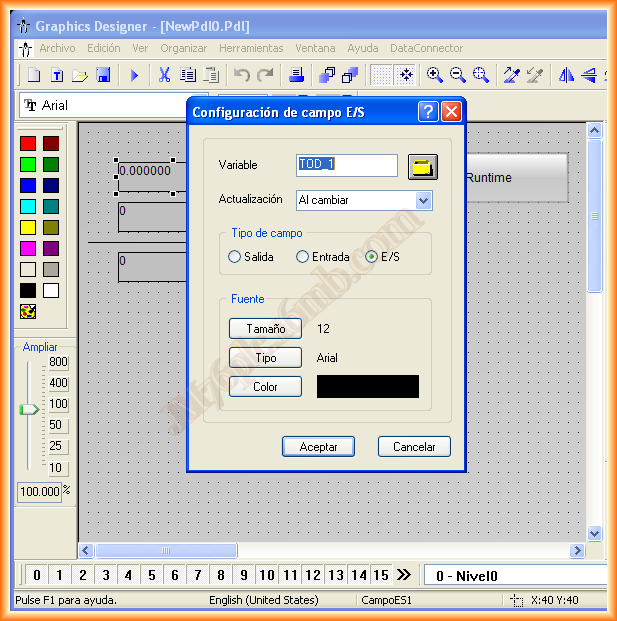

Ahora vamos a mostrar esos valores en un campo de entrada/salida -> Boton derecho -> Configuración y le asociamos el Ta

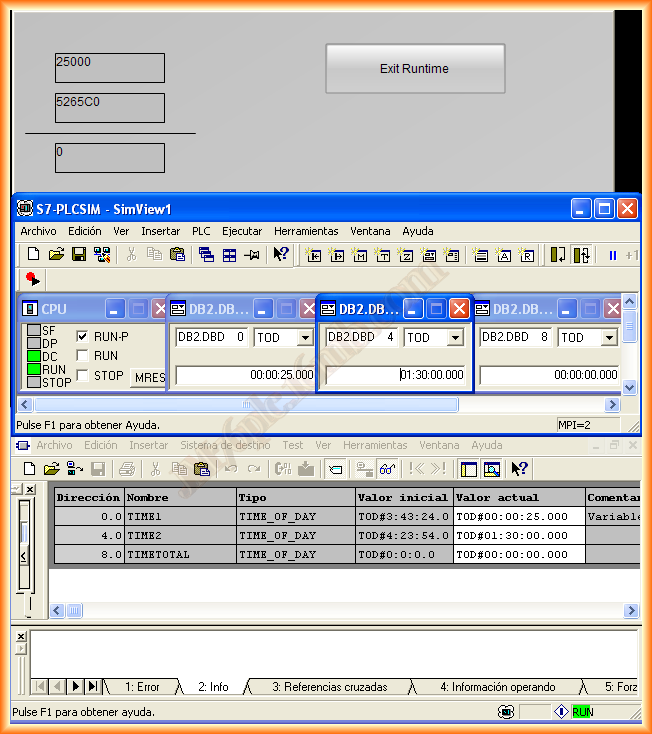

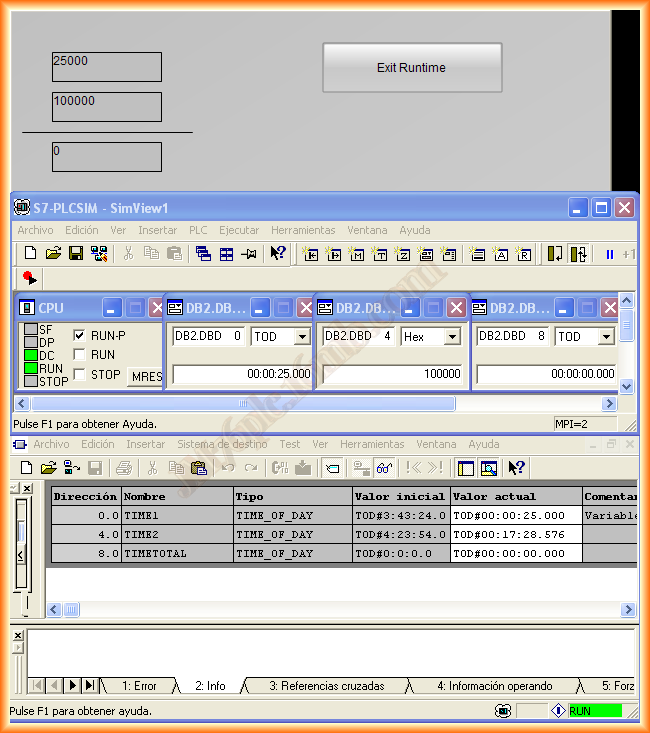

Ejecutamos el PLCSIM (Previamente le hemos cargado nuestro programa) y ejecutamos el Runtime del WinCC y podemos comprobar que el enlace funciona correctamente

Se han quedado algunas cosas que tambien son importantes, como la importación de tags directamente de nuestro proyecto para no tener que crear los manualmente uno a uno, tambien la utilización del driver System info y la visualización de que nuestra comunicación es correcta, pero con esto espero haber resuelto la duda de nuestro compañero y mas adelante ya agregare esa información para no extender esta practica

10 de Enero del 2012
