Configuración Infilink con OPC KepServer
En esta práctiva vamos a ver como configurar el Scada Infilink con el Servidor OPC KepServer, que este a su vez estara configurado con el Driver necesario para el PLC que corresponda, aquí solo me voy a centrar en la configuración del Scada con el OPC. Una vez abierto esta es la interfaz que se nos ofrece.

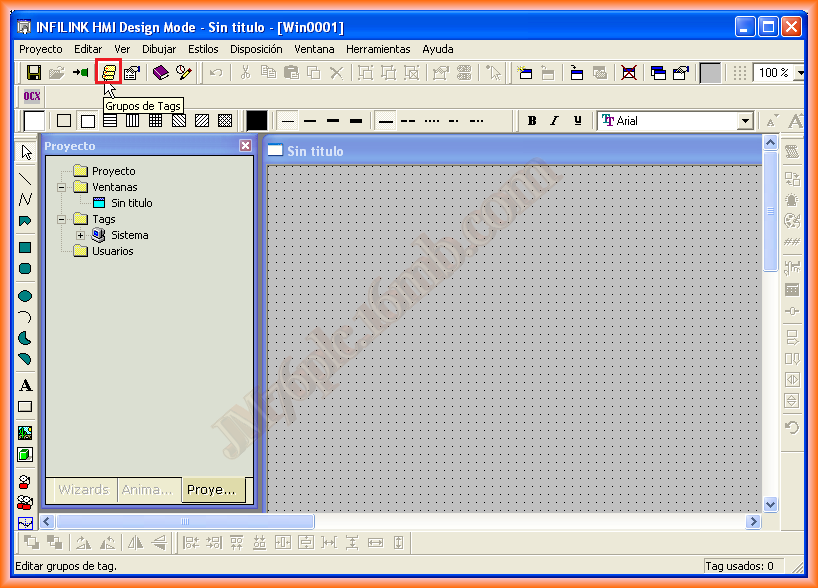

Para crear la comunicación pulsamos sobre el icono Grupo de Tags

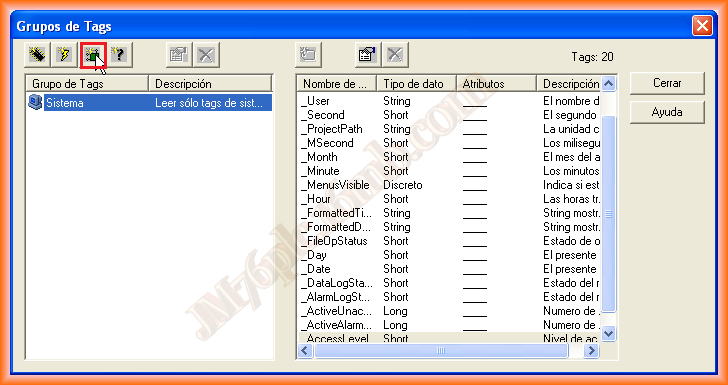

Se nos abre la siguiente ventana emergente, donde nos aparecen los tags del Sistema, para crear un nuevo grupo seleccionamos el icono marcado

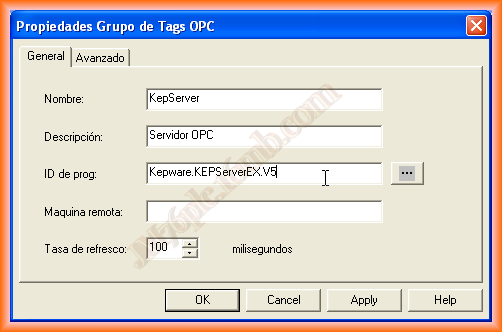

A continuación de ello, nos aparece la siguiente ventana, para crear el nuevo grupo, especificamos el nombre y descripción según nos interese, y en ID de prog. pulsamos sobre el botón ... y seleccionamos de la lista el servidor OPC que nos interese,en esta ocasión voy a utilizar la última versión de KepWare el KepServer 5.10, así aprovecho para probarlo

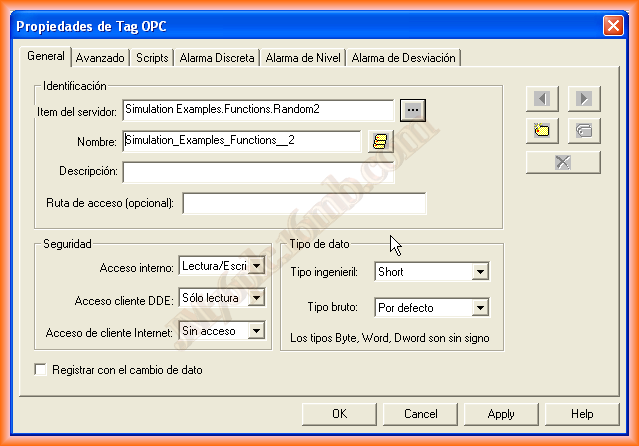

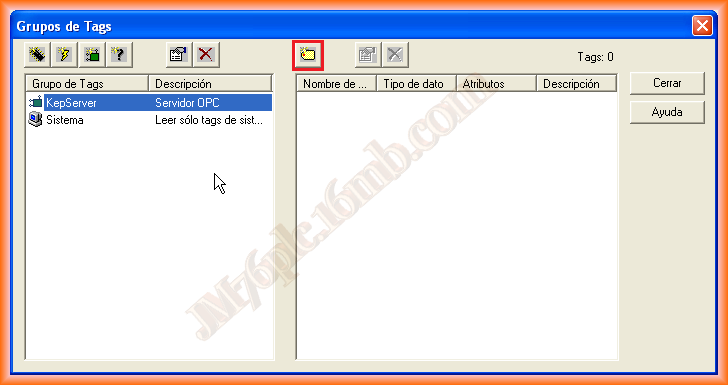

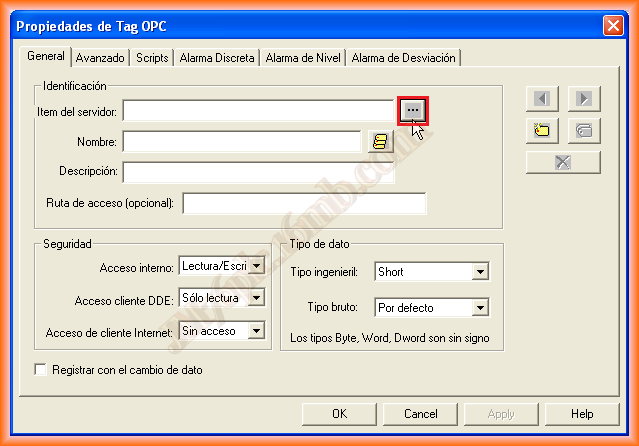

Una vez agregado, nos aparece en el Grupo de Tags, lo seleccionamos y ya podemos añadir los tags, items que nos interesen, al pulsar sobre nuevo tag nos aparece la siguiente ventana

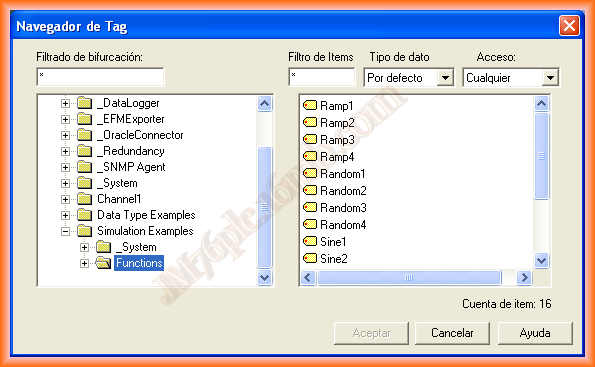

A su vez pulsamos sobre el botón ... para buscar los tags que tenemos disponibles en nuestro Servidor OPC, nos aparece el Navegador de Tag, y seleccionamos el tag o los tags que nos interesen
Una vez agregados se cargan en la ventana que se puede ir navegando entre los tags a través de los botones <- o -> , sobretodo hay que prestar atencioon al tipo de dato que corresponda.

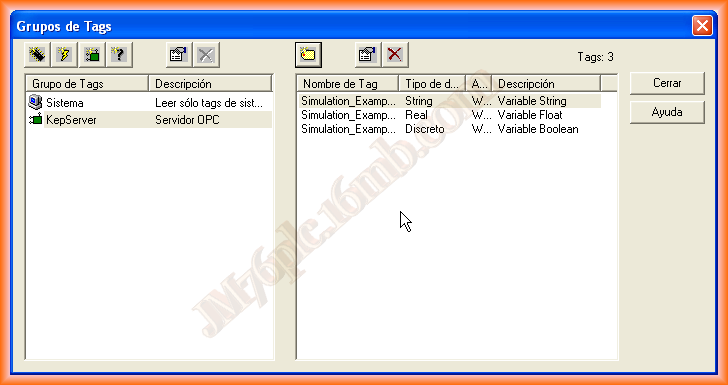

En el siguiente ejemplo, he agregado tres tags, uno del tipo String,Real y Boolean
Para comprobar que todo esta correctamente configurado, insertamos unos textos y algún objeto donde configuramos alguna animación.
En este primer campo, vamos a mostrar el valor de un tag, y para el circulo configuramos un cambio de color con el tag boolean que tenemos

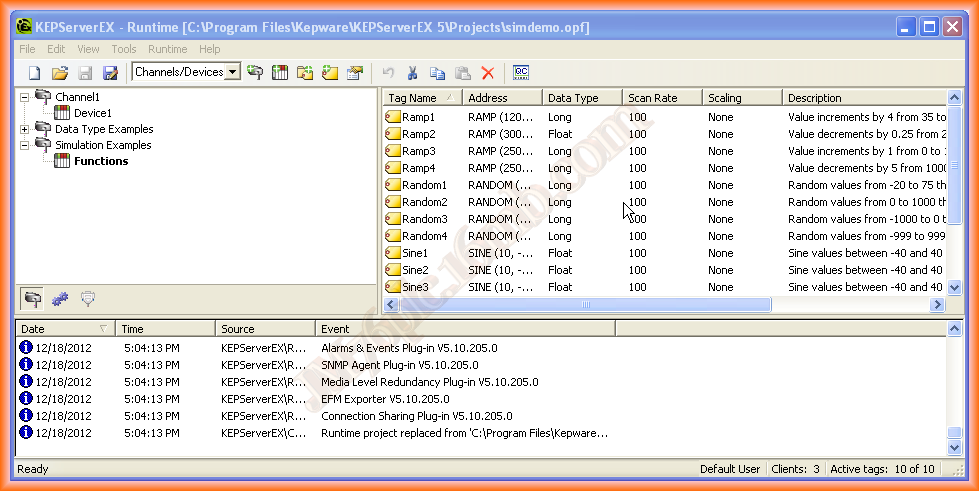

Ejecutamos el Servidor KepServer y se puede observar como hay varios clientes conectados en la parte inferior de la imagen y a su vez los tags Activos que tenemos configurados
Ejecutamos el Runtime del Infilink y observamos que la configuración es correcta y funciona perfectamente
19 de Diciembre del 2012
