Enlace entre PLC Omron CQM1 y WinCC Advanced RT V.11

En esta práctica vamos a configurar un enlace entre un PC con WinCC RT Advanced, que sería el sucesor del WinCC Flexible RT y un PLC Omron, para ser mas exactos un CQM1, partimos de la base que tenemos creado nuestro proyecto de PLC.

Creamos un nuevo proyecto en el TIA Portal y añadimos un nuevo dispositivo, como hemos mencionado nuestro caso es el WinCC RT Advanced

Esta es la interfaz que tenemos una vez añadido nuestro dispositivo, el siguiente paso será configurar una nueva conexión que hara referencia a nuestro PLC

Añadimos el nombre que nos interese y en el driver seleccionamos Omron Host Link, por defecto nos aparece el puerto COM1 y los valores por defecto, estós son correctos si hemos respetado estos parametros a la hora de configurar el puerto del PLC como se puede observar a continuación, en caso necesario ajustarlos a los valores, de lo contrario nos dara un fallo en la comunicación

Una vez hemos agregado la conexión, ya podemos incluir las variables, tags que vamos a utilizar o necesitemos para desarrollar la aplicación, consultar la ayuda para verificar el tipo de datos que admite el TIA Portal

Ya podemos añadir unos campos de entrada/salida y vincularlos a las variables creadas para comprobar que hay comunicación y el enlace mas la configuración de las variables ha sido realizada correctamente, yo para el ejemplo he añadido Salidas, Temporizadores y area de memoria DM.

Una vez realizado esos pasos ya podemos compilar nuestro proyecto y si no hay errores ya podemos comprobar su funcionamiento

Una vez ejecutado aqui tenemos un ejemplo, donde el enlace con el PLC falla, este caso fue debido a un error en la configuración del puerto serie.

Una vez solventado ese problema, volvemos a compilar y ejecutar y el resultado es satisfactorio, funciona perfectamente. Esta misma configuración es aplicable a WinCC Flexible 2008

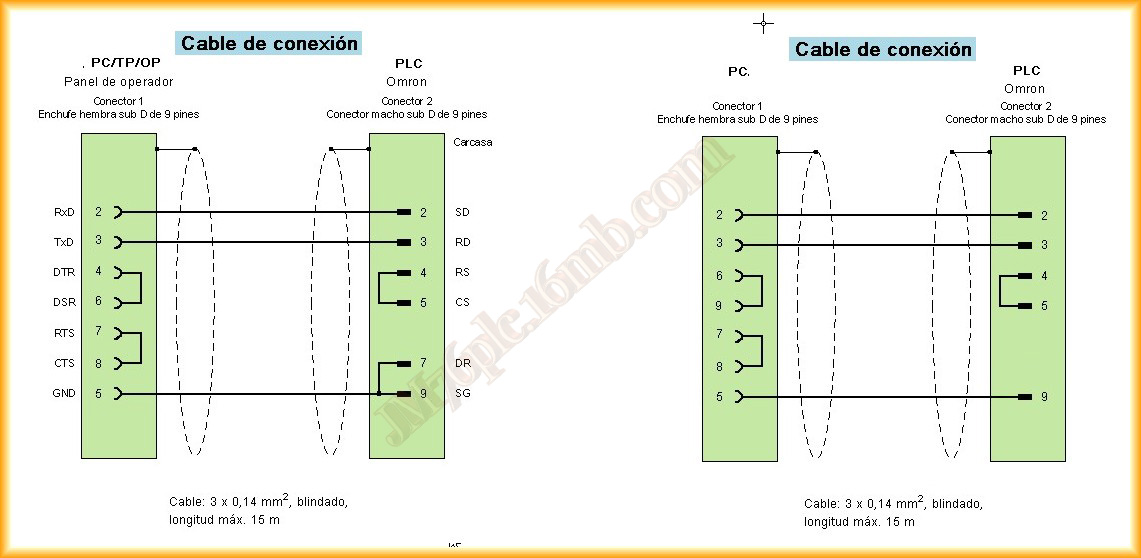

Por último el cable utilizado para la conexión entre el PC y el puerto Serie del PLC es el siguiente, aunque el utilizado para realizar la transferencia entre PC y PLC ,es decir el de la derecha tambien funciona perfectamente por ese motivo lo he añadido

28 de Octubre del 2012
