Comunicación entre Intouch y RSLogix Emulate 5000 a través del FSGateway

En esta práctica vamos a comunicar Intouch con RSLogix Emulate 5000 a traves del FSGateway que a su vez enlaza con la Configuración del RSLinx como servidor OPC.
Podria ser una configuración real si se sustituye el RSLogix Emulate 5000 con nuestro PLC.

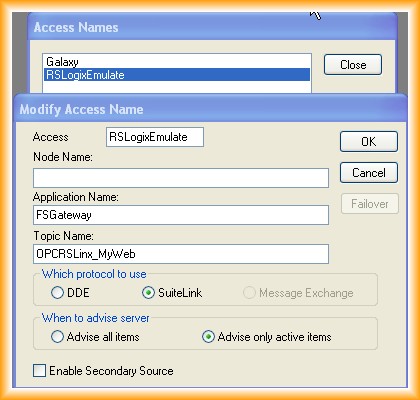

1.- Iniciamos nuestro proyecto en Intouch y añadimos un nuevo Access Name, Applicacion Name es FSGateway y el tópico es el configurado en la practica FSGateway

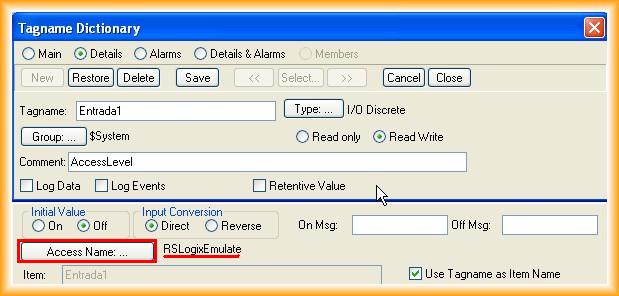

2.- Una vez creado el Access Name, vamos a añadir los items (variables), seleccionamos su correspodiente Access Name y utilizaremos el uso del nombre del tag como nombre del item (variable)

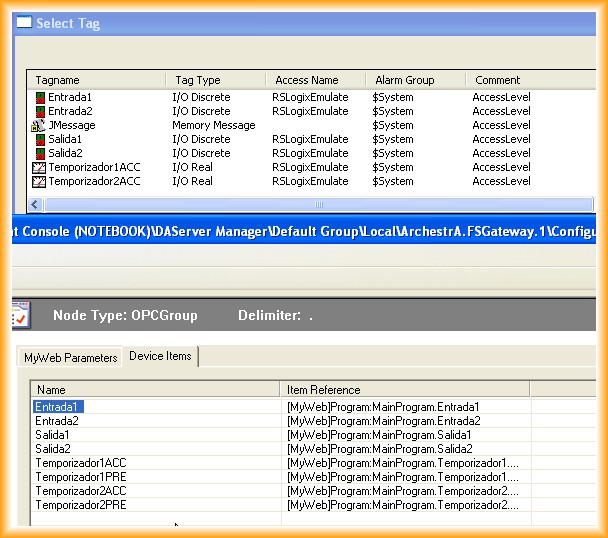

3.- Utilizaremos los nombres que dimos cuando se configuro los Items en la configuración del FSGateway, tal y como  se muestra en la siguiente imagen.

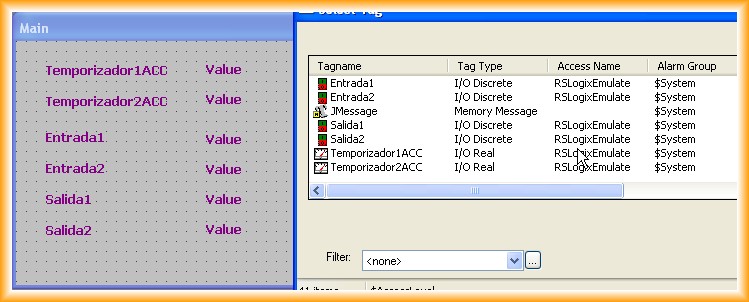

4.- Ahora configuramos todas nuestras pantallas, en este ejemplo vamos a visualizar los valores de las variables y algún pulsador

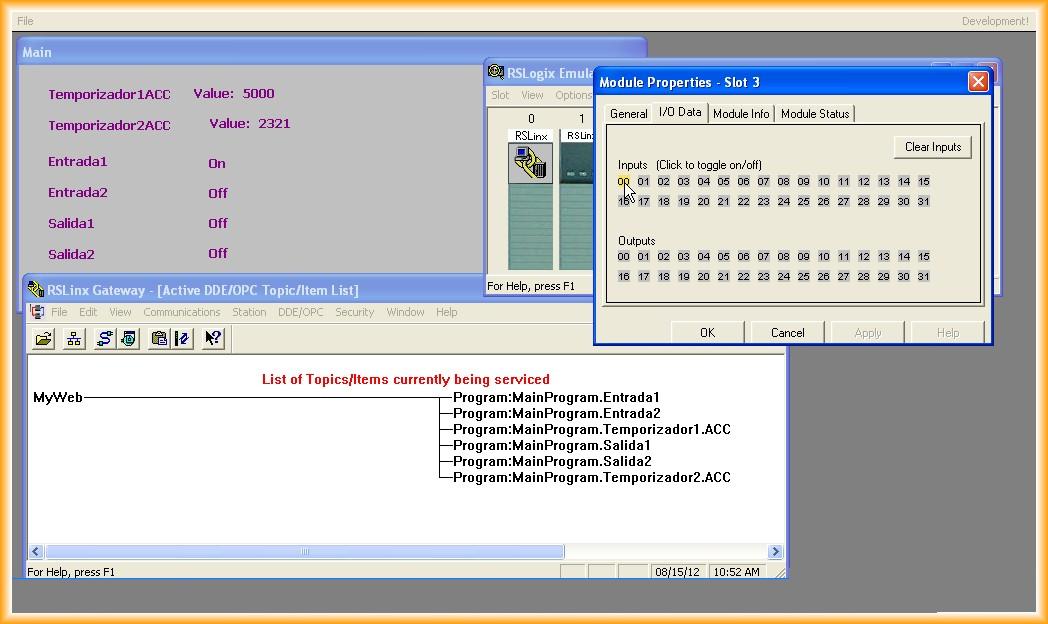

5.- Ya podemos ejecutar nuestro Runtime y observar los resultados, hacemos uso del simulador para forzar las entradas, tambien se puede comprobar como el RSLinx esta activo y los items que esta sirviendo.

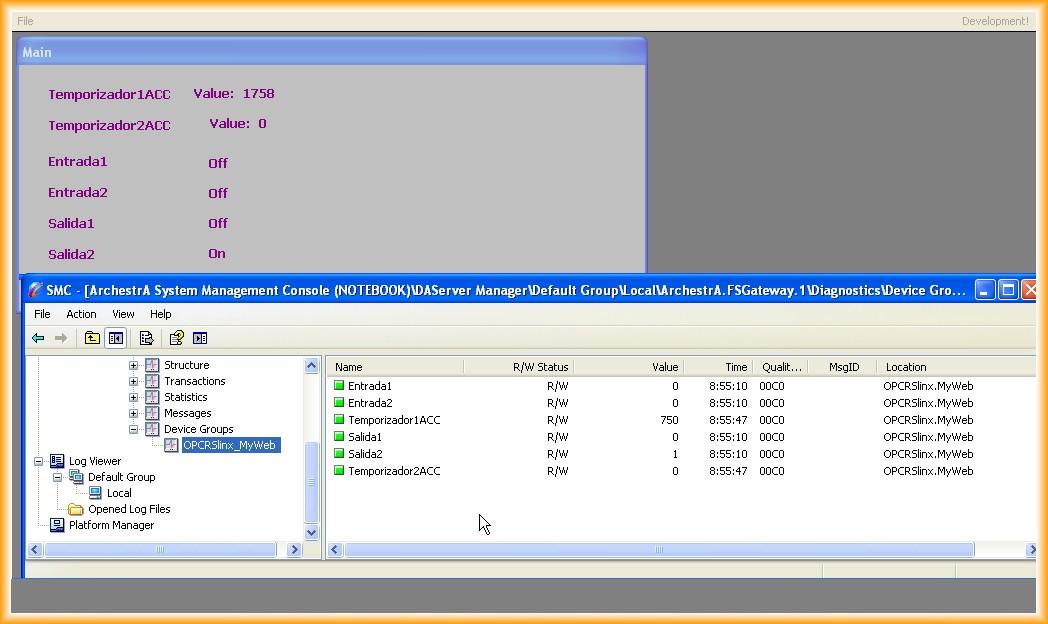

6.- A su vez, tambien podemos comprobar como nuestro FSGateway esta funcionando correctamente y los items que tiene configurados

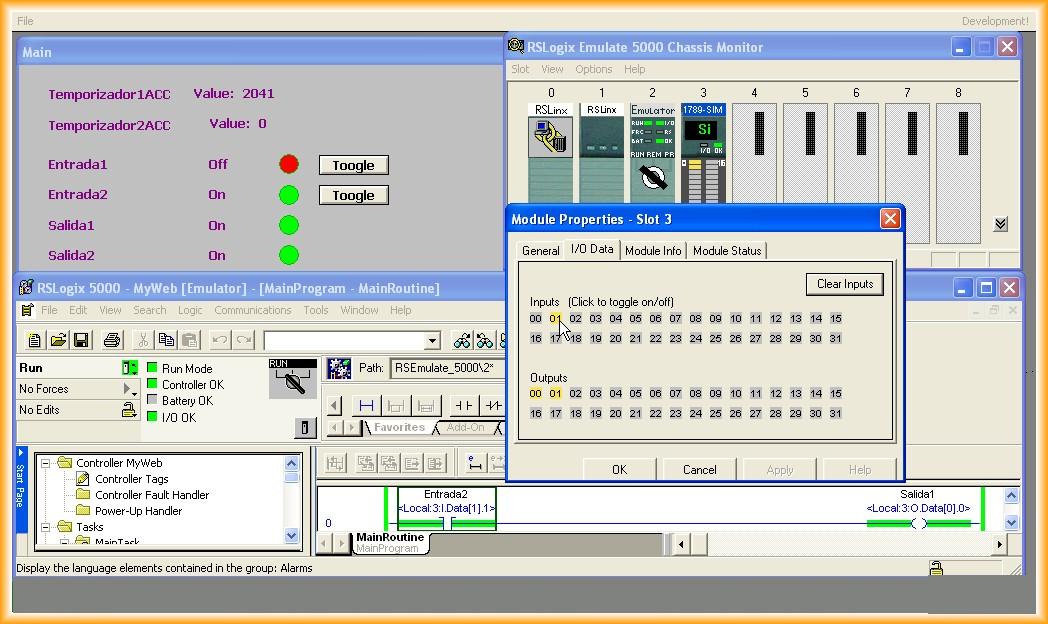

7.- En la siguiente imagen he añadido unos leds para su mejor visualización  y un pulsador con la función Toogle, pero si ejecuto la entrada con el botón aunque en el Scada queda reflejado que esta activada la entrada, no es así. i se observa el simulador y el programa online se puede ver como el valor no se fuerza, lo ideal es hacer uso del simulador para forzar las entradas

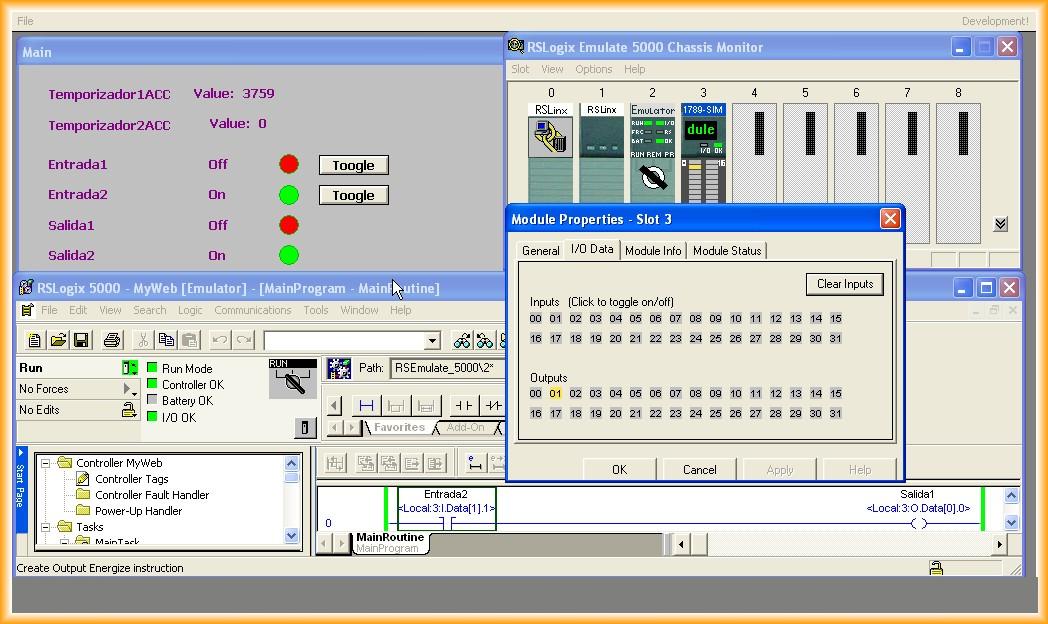

En cambio con el uso del Simulador todo parece mas real cuando se trabaja simultaneamente con el RSLogix para nuestro programa de PLC y nuestro Scada

23 de Agosto del 2012
