Comunicación entre PC/PG y CPU S5-100U/115U

Para la realización de esta práctica contamos con un Sistema Operativo Windows XP SP3 y el Sotfware Step5 Versión 7.23 que se puede ejecutar directamente, con versiones anteriores había que ejectutarlo en MS-DOS, tambien esta probado en una Máquina Virtual instalada en Windows 7.

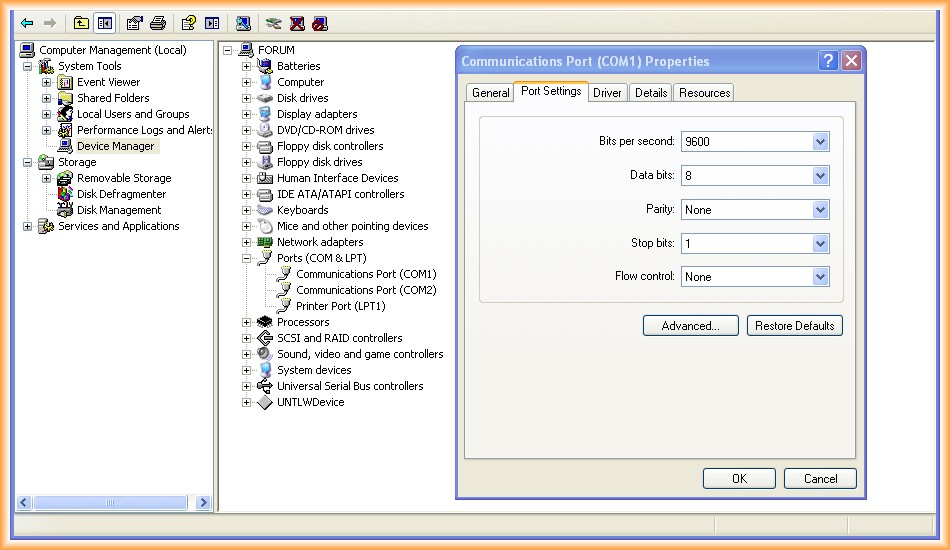

1.- Configuración del puerto COM, para ello vamos a administrador de dispositivos y es importante configurar la velocidad a 9600

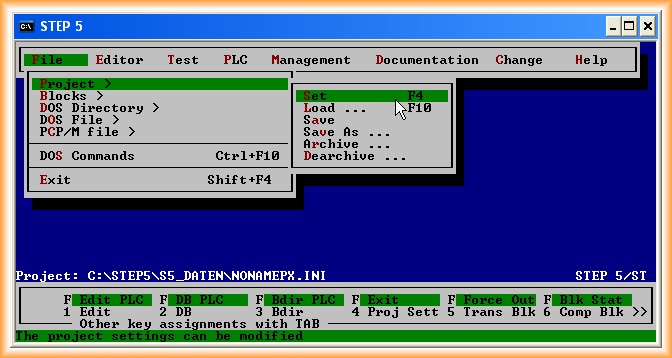

2.- Abrimos el Step 5 y esta es la pantalla que aparece en el inicio.

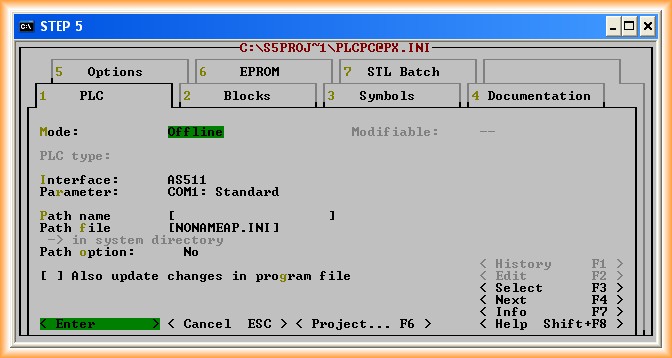

3.- Pulsamos en el F4 para entrar en la configuración, cambiar el puerto COM de ser necesario, en este caso lo dejamos puesto que el nuestro es el COM1

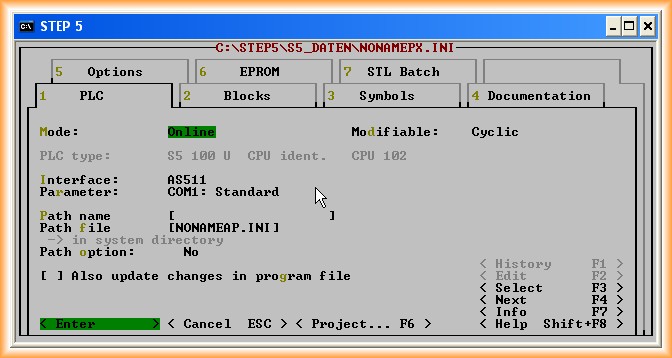

4.- Hacemos un doble click sobre Offline y si la configuración es correcta, cambiaremos a Online, para confirmar el cambio a Online aceptamos presionando sobre  Enter

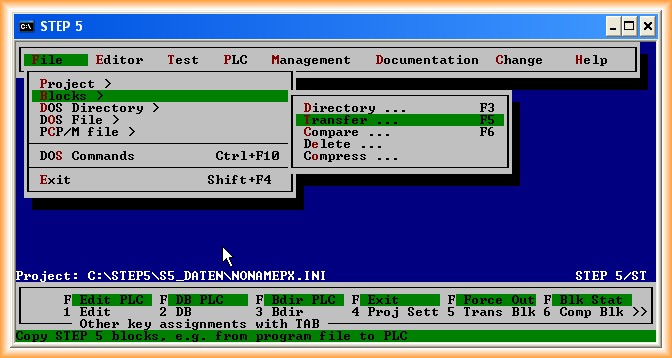

5.- Ahora ya podemos hacer la transferencia del PLC - PC o viceversa, para ello vamos a File->Blocks->Transfer y nos aparece la siguiente imagen:

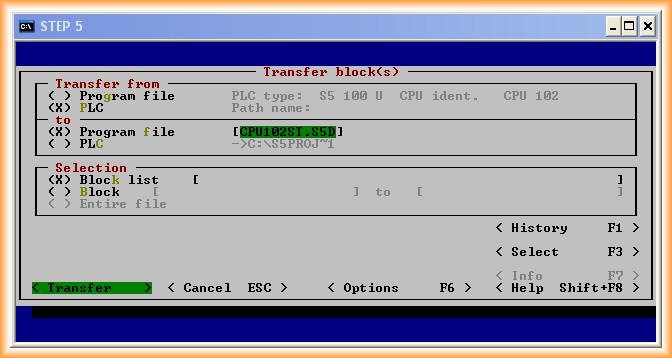

Seleccionamos PLC to Program file, donde en este buscamos el directorio y el nombre del archivo donde se guardara nuestra copia

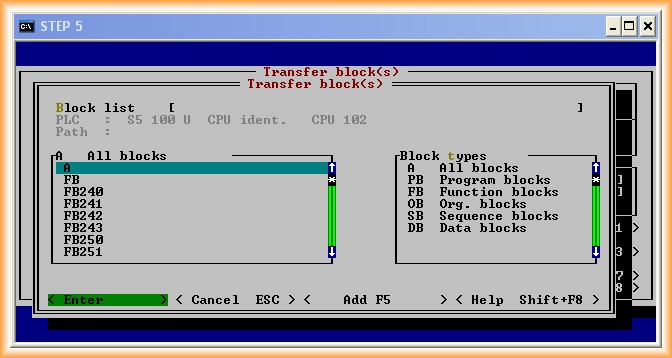

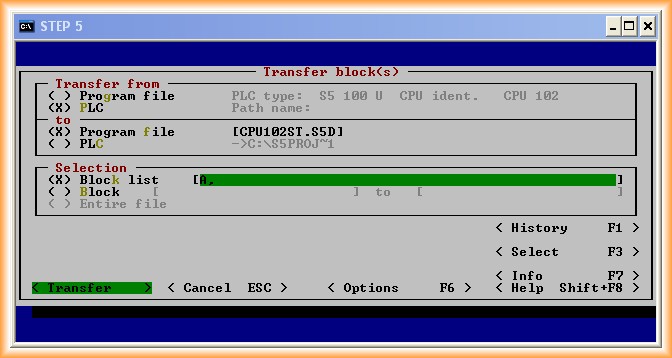

Acto seguido especificaremos que bloques queremos copiar, si queremos hacer una copia completa, indicaremos A

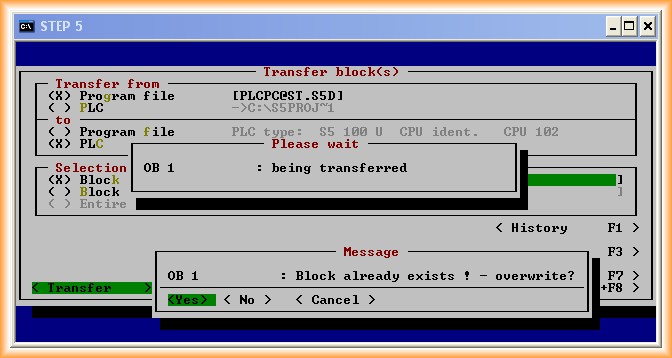

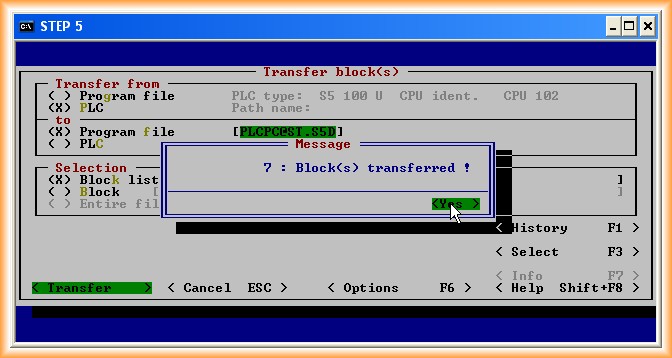

Una vez realizados estos pasos, estamos listo para empezar la transferencia, una vez se han transferido nos aparecera una ventana indicandones el número de bloques que se han copiado, confirmar pulsando Yes, y la tecla ESC para volver hacia atras

Ya estamos listos para visualizar y modificar el bloque que nos interese.

Editor -> STEP5 Blocks (F1)

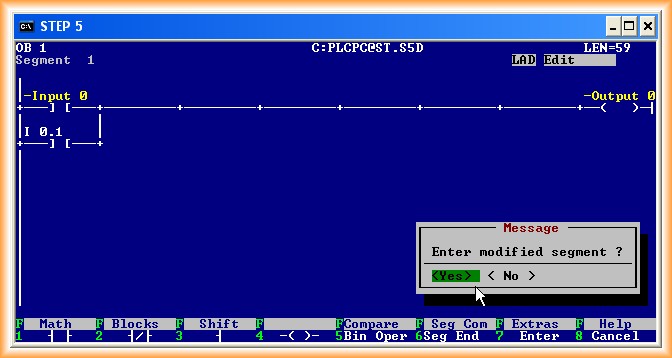

Nos aparece una ventana donde seleccionaremos el bloque que queremos modificar, una vez editado, confirmamos los cambios realizados y ya podriamos transferirlos a nuestro PLC

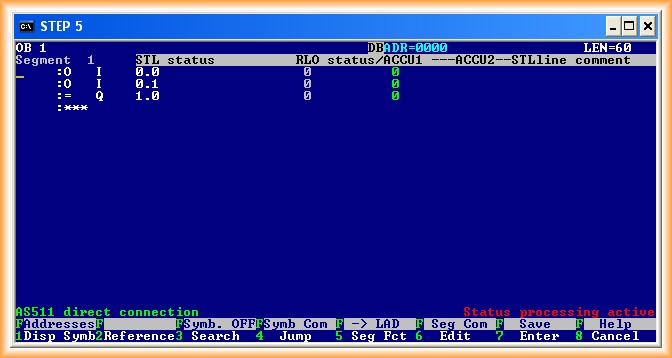

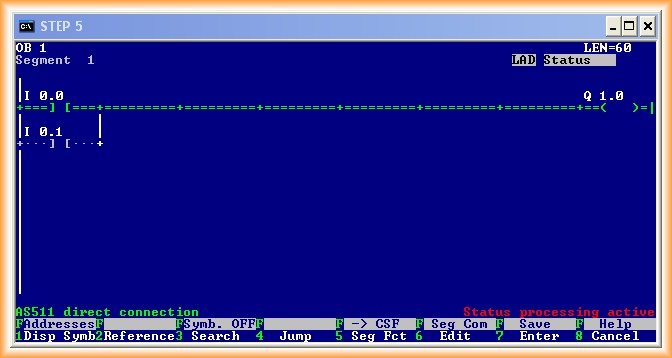

Ahora ya solo nos falta visualizar la ejecución del programa, vamos a:

Test -> Block Status

Seleccionamos el Bloque que queremos visualizar Online y listo

Julio del 2012
