Pues como comente, voy a ir viendo como configurar los diferentes drivers dentro de WinCC y según vaya surgiendo la posibilidad de probarlos asi los ire describiendo. El primer Driver que vamos a ver va a ser System Info.

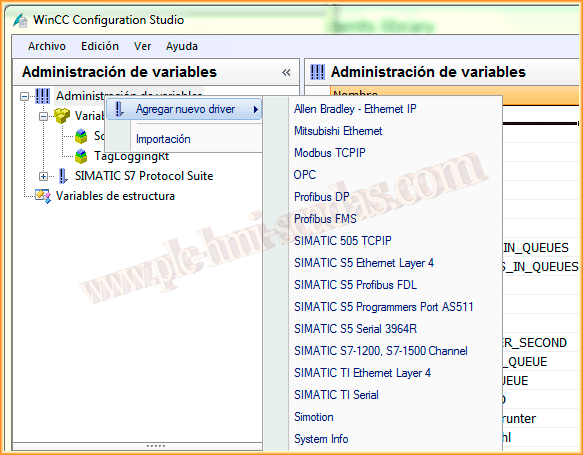

Con la configuración de este driver vamos a ser capaces de obtener información de nuestro sistema, pero bueno ahora veremos, el primer paso, agregar un nuevo driver --> System Info

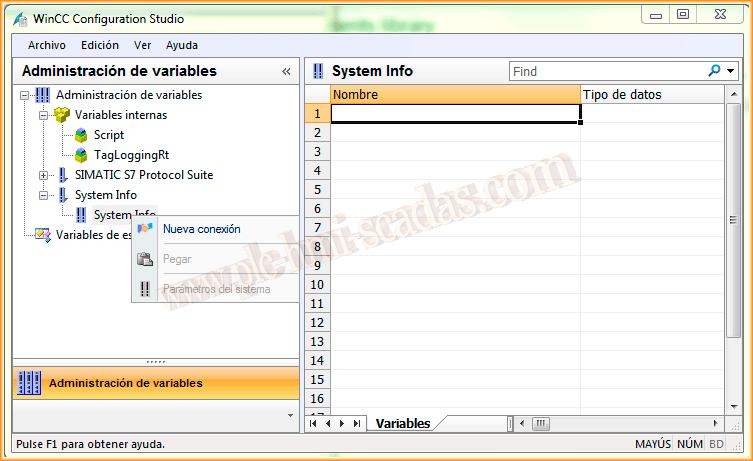

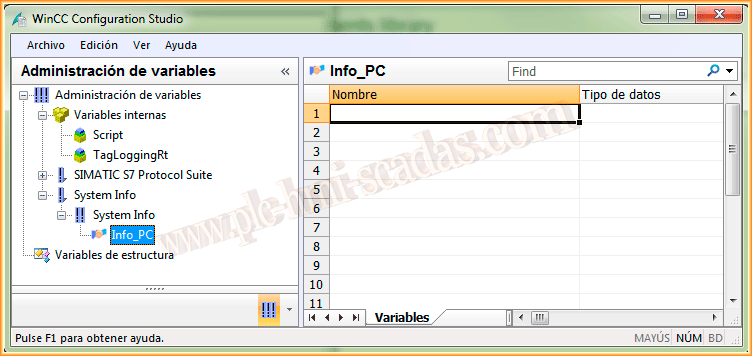

Una vez agregado el Driver, el siguiente paso es añadir una nueva conexión, el nombre que le vamos a asignar es Info_PC

Una vez añadida la conexión viene la parte mas interesante, la creacion de los tags, variables...

Creamos una nueva asignando el nombre que deseemos, lo importante viene una vez hemos creado el tag, ya que en la columna direccón, es cuando vamos a especificar que dato o valor queremos recuperar de nuestro sistema.

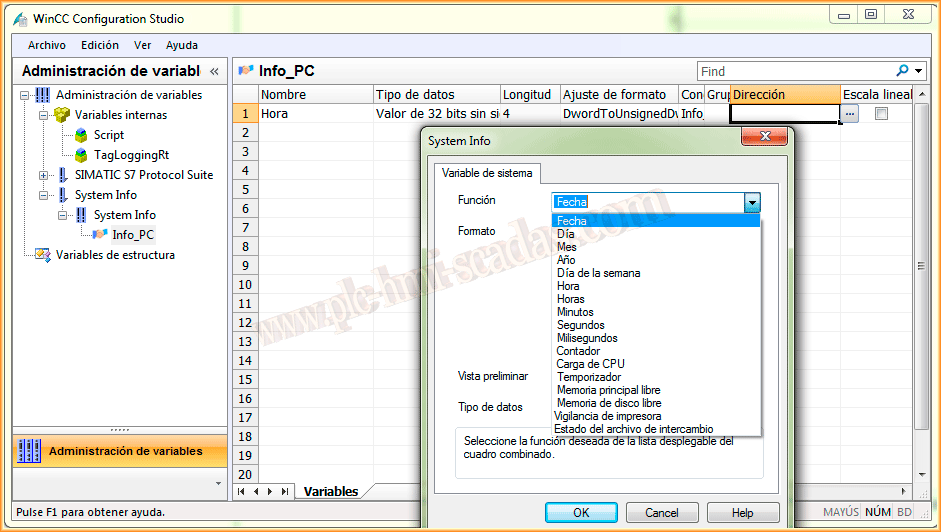

Como se puede ver en la lista de las imagenes sucesivas, podemos acceder a Fecha, Dia, Mes, Año, Dia de la semana, Hora, Horas, Minutos, Segundos, Milisegundos.

Uno muy intersantes es Temporizador, ya que cuando trabajabamos con WinCC Flexible, si queriamos un temporizador teniamos la posibilidad de hacerlo con VBScript.

Tenemos acceso a valores de la CPU, Memoria, Disco Duro etc...

Vamos a poner unos ejemplos.

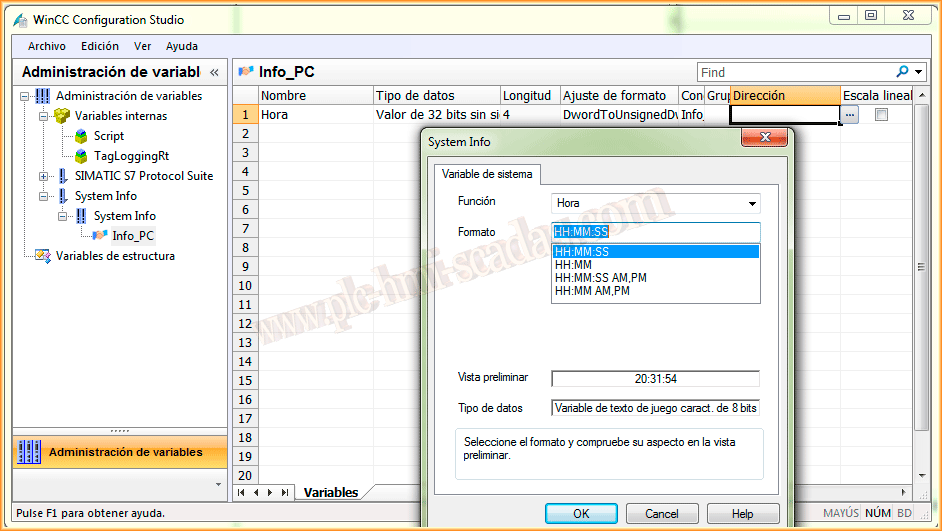

El primero va a ser para recuperar la hora del sistema.

Una vez hemos seleccionado un tipo de dirección, tenemos la posibilidad de seleccionar entre varios formatos, como se puede observar, y en algunos caso pasarle unos datos "argumentos" a la ventana de configuración.

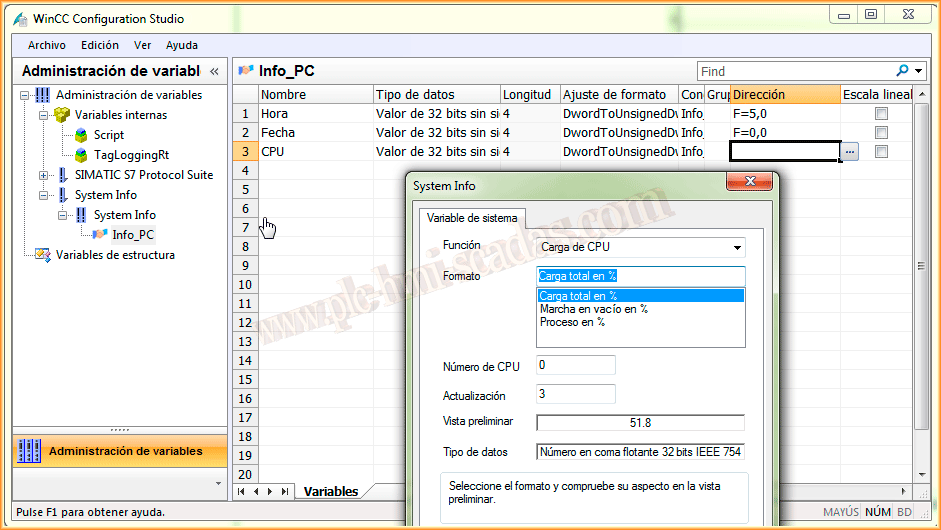

De la misma forma, he agregado la fecha, y el siguiente va a ser información relacionada con la CPU, como acabo de mencionar le tenemos que pasar los valores como puede ser Número de CPU y tiempo de Actualización.

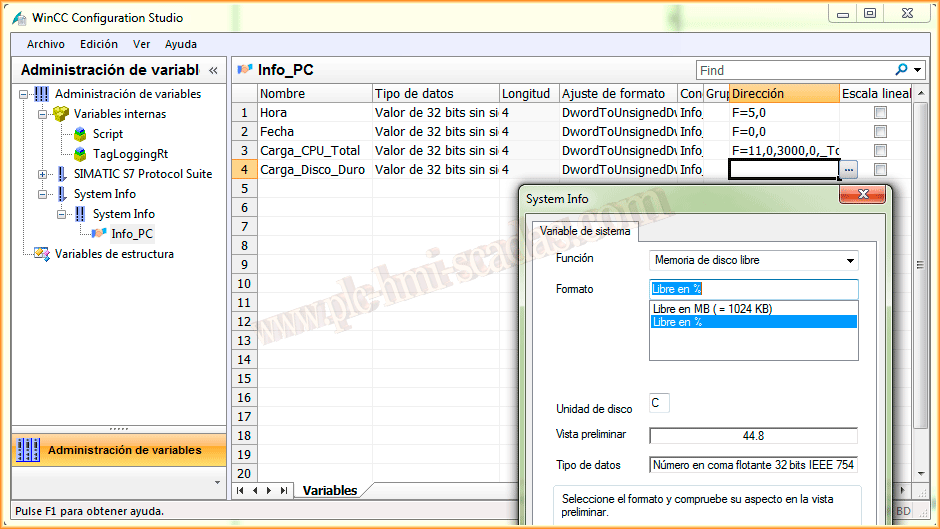

Y por último ejemplo vamos a ver el espacio libre de nuestro disco duro, o mas bien el que le hayamos pasado, en este caso el disco C y mostraremos su valor en porcentaje.

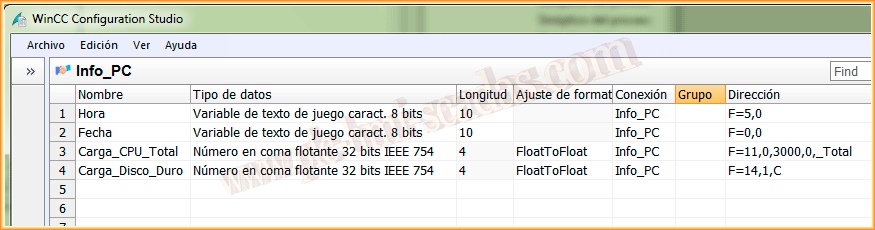

Esta claro que según el tipo de variable que hayamos definido, hay que asignarle el tipo de datos que corresponde, ya que por defecto al crear una nueva variable siempre nos asigna una variable de 32 bits.

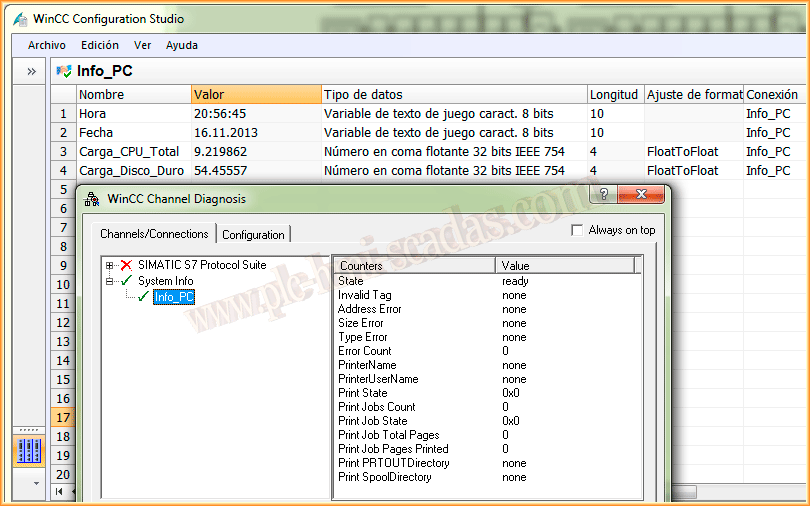

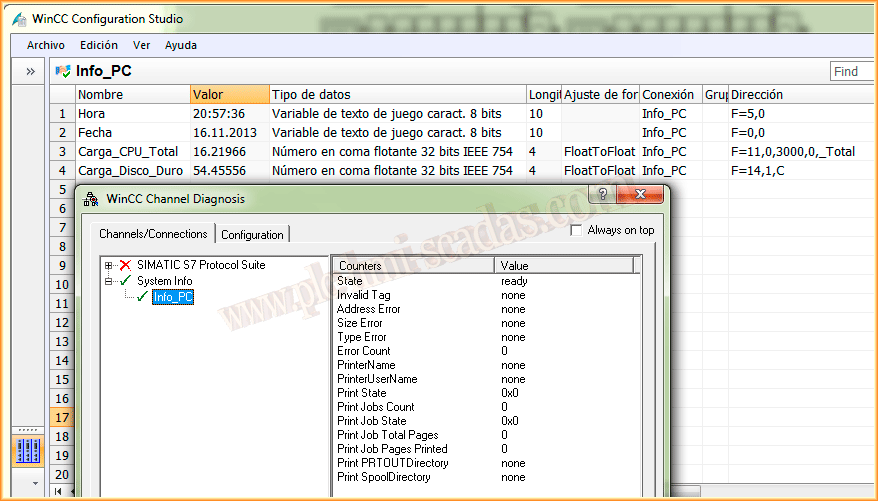

Y para probar su funcionamiento, solo hace falta ejecutar el Runtime y mostrar la columna de valores, para observar el valor devuelto. Con el WinCC Channel Diagnosis observamos el estado de nuestra comunicación.

17 de Noviembre del 2013
