Algunas de las Novedades incluidas en la liberación de WinCC V7.4

Sistemas Operativos
Editores de Configuración
WebUX
WebNavigator / DataMonitor
Controles ActiveX
Graphics Designer
Driver SIMATIC S7-1200, S7-1500
Licencias
WinCC Explorer

WinCC V7.4 se puede ejecutar en los siguientes Sistemas Operativos:

WinCC Server

Windows 10 (Pro / Enterprise, 64-bit) *)
Windows 8.1 (Pro / Enterprise 64-bit) *)
Windows 7 SP1 (Pro / Enterprise 64-bit) *)
Windows Server 2012 R2 (standard 64-bit)
Windows Server 2008 R2 SP1 (standard 64-bit)
*) WinCC Server limitado a tres clientes como máximo

WinCC Cliente

Windows 10 (Pro / Enterprise, 64-bit)
Windows 8.1 (Pro / Enterprise, 32-bit)
Windows 8.1 (Pro / Enterprise, 64-bit)
Windows 7 SP1 (Ultimate / Professional / Enterprise, 32-bit)
Windows 7 SP1 (Ultimate / Professional / Enterprise, 64-bit)

WinCC MonoPuesto

Windows 10 (Pro / Enterprise, 64-bit)
Windows 8.1 (Pro / Enterprise, 32-bit)
Windows 8.1 (Pro / Enterprise, 64-bit)
Windows 7 SP1 (Ultimate / Professional / Enterprise, 32-bit)
Windows 7 SP1 (Ultimate / Professional / Enterprise, 64-bit)
Windows Server 2012 R2 (standard 64-bit)
Windows Server 2008 R2 SP1 (standard 64-bit)

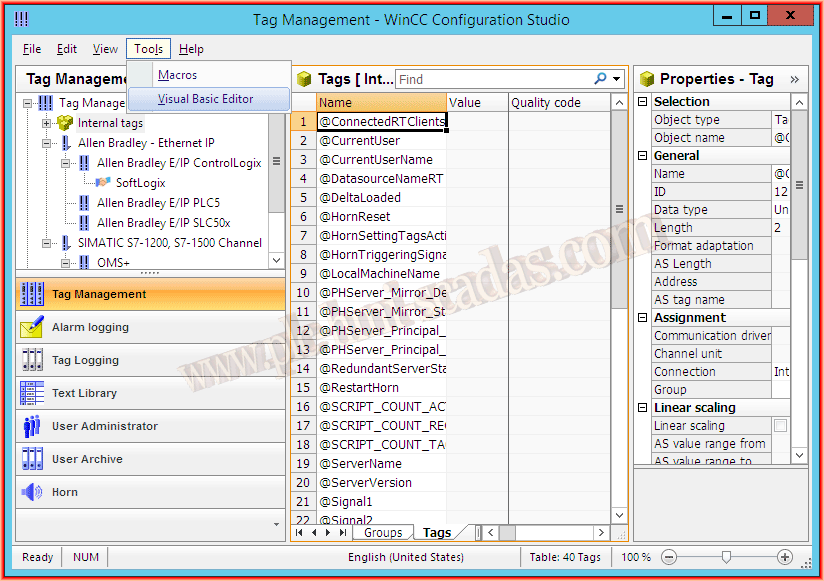

Se ha agregado la funcionalidad de utilizar VBA en los editores , ya podemos crear, editar y actualizar tags desde el editor de VBA, al igual que en el TagLogging etc...

Nuevo modelo de licencias para las Opciones de WinCC/DataMonitor, WinCC/WebNavigator y WinCC/WebUX:

Licencias disponibles para 1 / 3 / 10 / 30 / 100 clientes en WinCC/WebNavigator y WinCC/WebUX, y para WinCC/DataMonitor 1 / 3 / 10 / 30 clientes

Combinación de licencias cuando se dispone de WebNavigator y WebUX (Consultar con vuestro Proveedor)

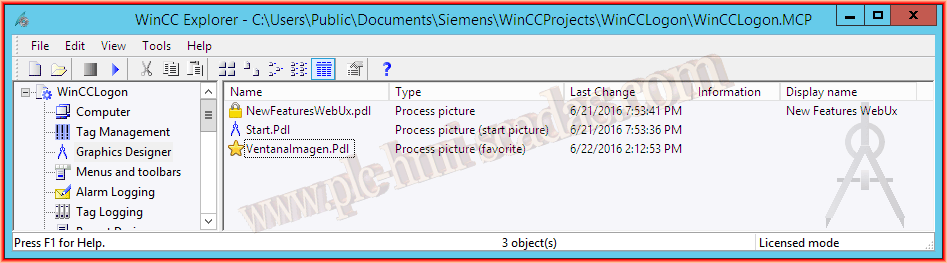

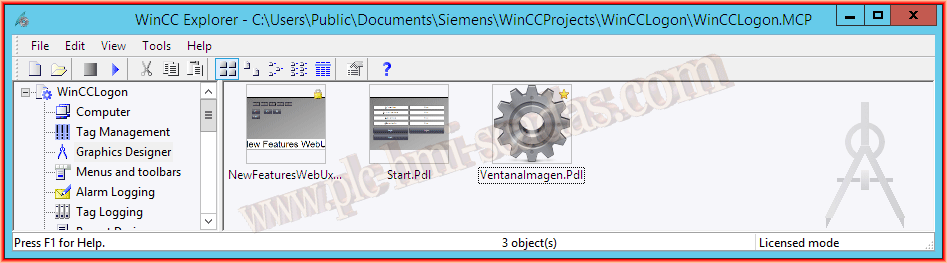

Las novedades para el explorador de WinCC son, nuevo icono para ver las pdl en miniatura, también se aprecia en la esquina superior cuando la pdl esta protegida por contraseña un pequeño candado y si la pdl esta seleccionada como favorito, aparece su pequeña estrella.

Se aumenta el número de conexiones

SIMATIC S7-1200: Hasta 32 conexiones
SIMATIC S7-1500: Hasta 128 conexiones

El número máximo de conexiones tambien esta limitado a los recursos , particularmente a CPU, RAM, conexiones de la tarjeta de Red.

Nuevos tags de conexión facilitan la opción de establecer o terminar una conexión.

El tag "@<NombreConexion>@ForceConnectionState" determina el estado de la conexión entre WinCC station y S7-1200 / S7-1500.
El tag "@<NombreConexion>@ConnectionState" reporta el estado actual de la conexión.

Sincronización entre el controlador y tags de WinCC

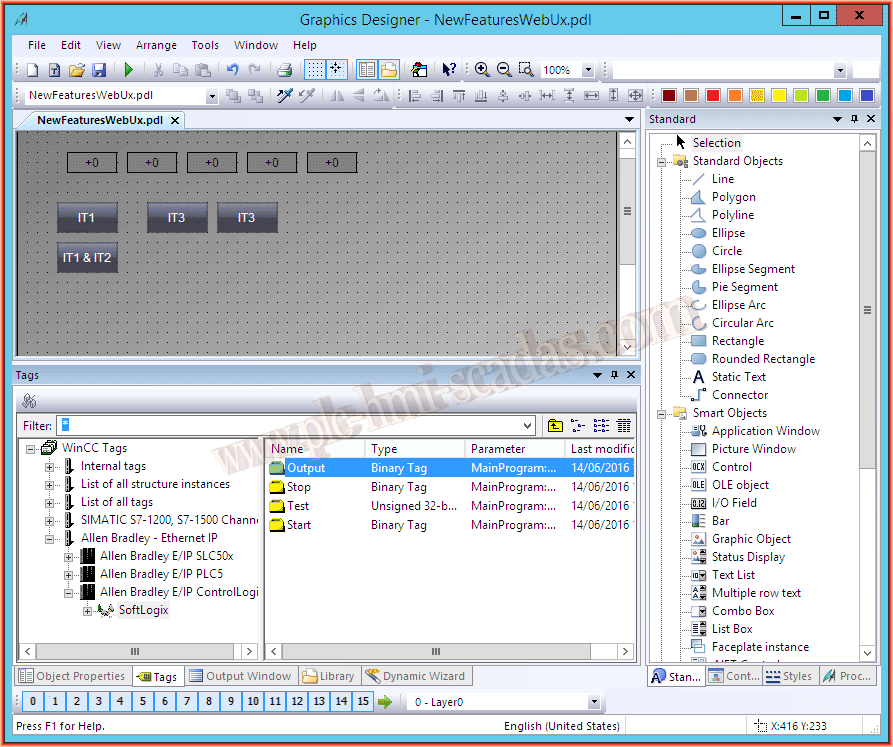

Se ha incorporado la función drag-and-drop. Eso significa que ya podemos arrastrar las variables tal y como tenemos en la siguiente imagen a nuestra pdl y automaticamente se crea un campo de E/S, consultar las otras caracteristicas para otros objetos.

Tambien podemos arrastrar directamente las variables al TagLogging

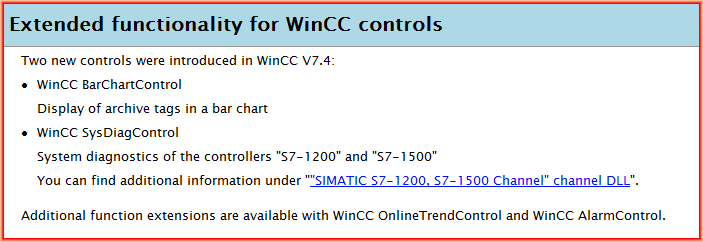

Aunque en la información especifica que se han introducido dos nuevos controles, habria que decir que realmente solo se ha introducido uno nuevo y mejorado otro, ya que el WinCC SysDiagControl, lo arrastramos desde la versión 7.2

A título personal, me parece muy acertado con el nuevo control BarChartControl

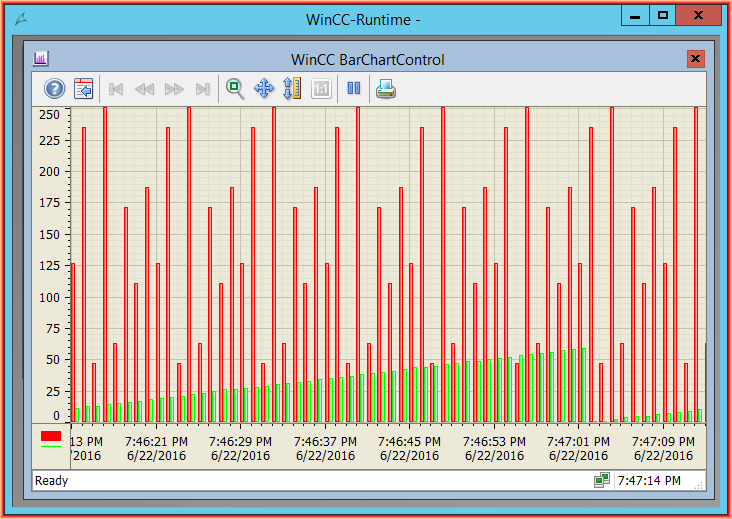

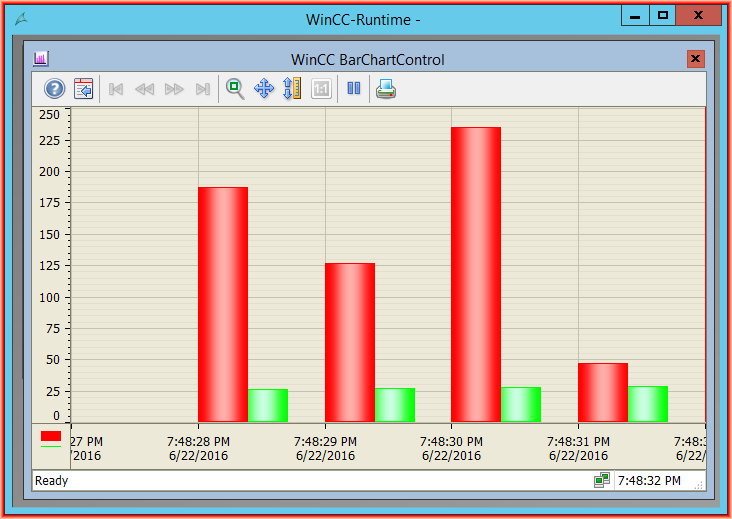

El nuevo control BarChartControl

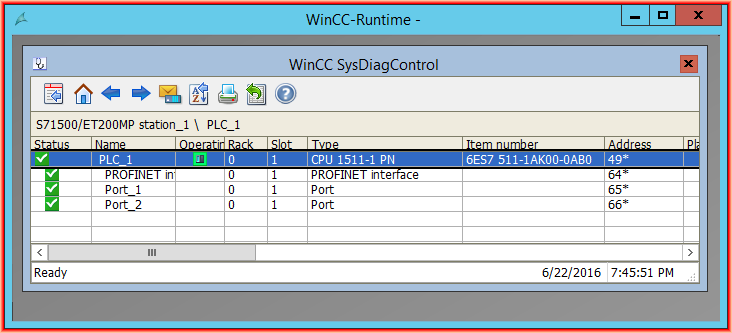

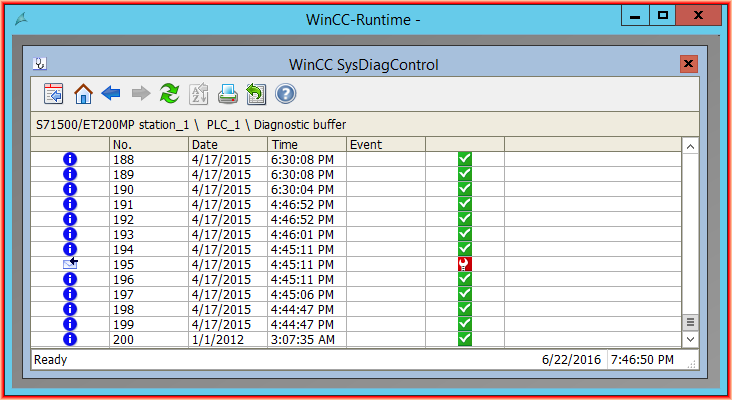

Aqui podemos ver el control WinCC SysDiagControl y toda la información que nos aporta este control sobre las conexiones.

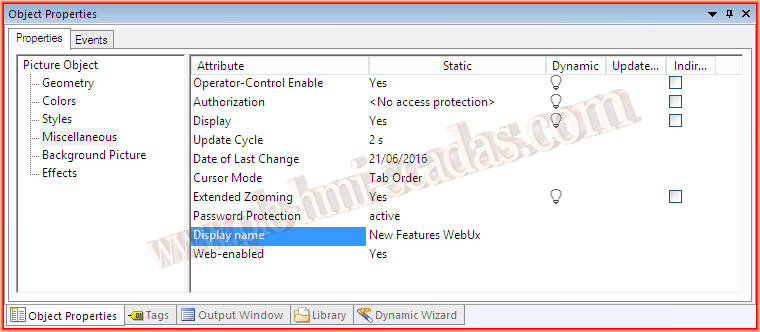

Si cambiamos a la vista de detalles, tambien observamos los iconos y una nueva columna "Display Name", es una nueva propiedad agregada a las pdl

Desde mi punto de vista aqui si que han habido grandes y muy buenos cambios!!! Entre las nuevas caracteristicas vamos a destacar algunas de ellas como las siguientes:

Operaciones Touch en las imagenes de proceso y Controles WinCC

Administración de usuarios via SIMATIC Logon

Propiedades de objetos dinamizadas con:

Trigger
Tag connection
Direct connection
Dynamics dialog (Cuando se guarda la imagen , se combierte este código a VBScript)
VBS actions

Smart Objects soportados:

Application window (for the script diagnostics)
Bar
The "Operator message" object property is supported for all objects.
The "Operator Activities Report" object property is supported for an I/O field.

Controles ActiveX de WinCC soportados:

WinCC Alarm Web Control
WinCC OnlineTable Web Control
WinCC OnlineTrend Web Control
WinCC FunctionTrend Web Control
WinCC Ruler Web Control
WinCC Slider Control
WinCC Digital/Analog Clock Control
WinCC Gauge Control
WebBrowser Control

Por último destacar que Siemens dispone de un proyecto Demo, para comprobar el funcionamiento del WebNavigator y WebUx en el siguiente link y espero que actualicen para la versión 7.4

23 de Junio del 2016

Para ambas opciones de WinCC se libera el Internet Explorer V10 (32-bit)
