En la práctica anterior dejamos preparado el Gateway IBH Link S5++, ahora en el WinCC, agregamos un nuevo Driver y ejecutamos los mismos pasos, como si fuera un S7-300/400, vamos a comunicar con el S7 Protocol Suite

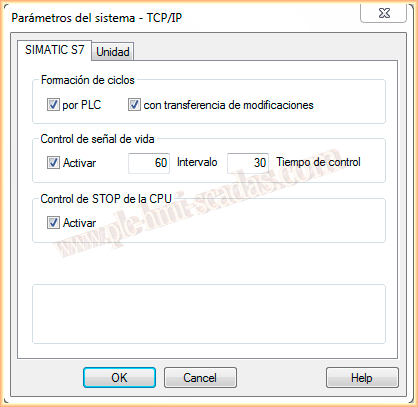

Por defecto, estos son los parametros que hay cuando agregamos este tipo de Driver, de momento los dejamos así y lo unico que cambiamos es en Unidad, y seleccionamos nuestra tarjeta de red

Agregamos una nueva conexión, dando el nombre que nos interese, y aqui ponemos la dirección IP del Gateway y por defecto número de bastidor 0 y Slot número 2

Ya podriamos agregar nuestras variables, nos ponemos en Runtime, y al parecer todo es Ok!, vemos que la conexión se ha establecido correctamente, sin embargo, si hacemos visible el Qualitycode, observamos que no recibimos respuesta del PLC

Con el WinCC Chanel Diagnostic, podemos ver, que sucesivamente se interrumpe la comunicacion y vamos capturando errores.

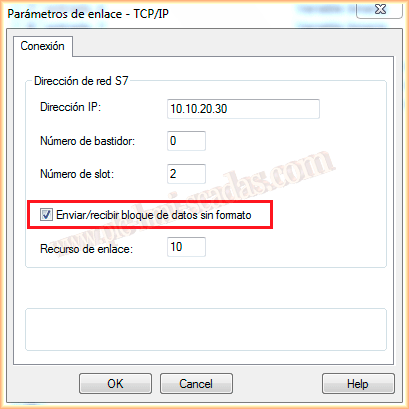

Para solucionar este inconveniente, vamos a los parametros del Driver y vamos a efectuar los siguientes cambios, seleccionaremos el checkbox Enviar/recibir bloque de datos sin formato y a su vez vamos a deseleccionar el checkBox Formacion de ciclos por PLC

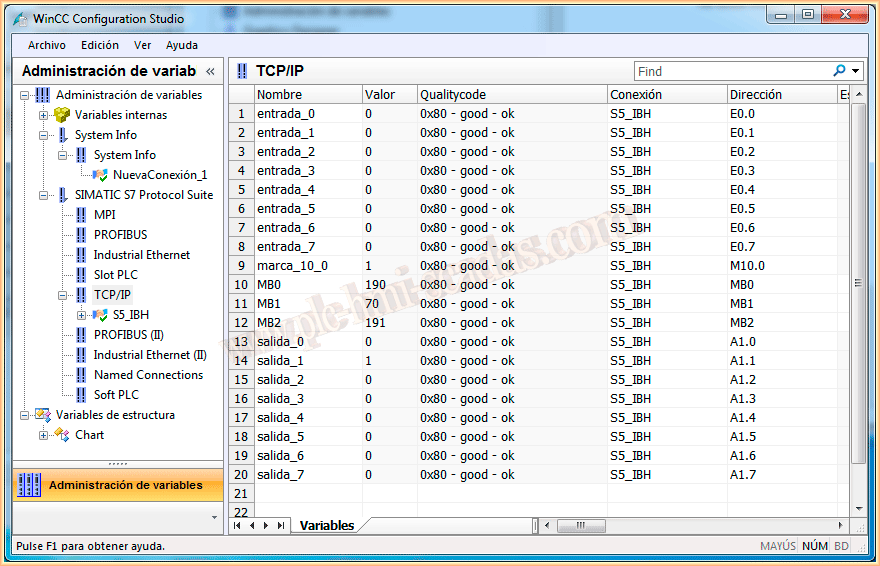

Con estos cambios, ya todo es correcto, ya podemos observar el valor de nuestras variables y como el Qualitycode es bueno.

Ya estamos comunicando con nuestra CPU S5 como si fuese un S7

Probado tambien con WinCC Flexible, y realizar el mismo procedimiento, agregarlo como si fuese en S7 por Ethernet, en este caso no hay que hacer ningún cambio mas.

Si estamos utilizando el WinCC Flexible Runtime, configurar en Adaptador PC/PG que utilizamos el protocolo Ethernet.
