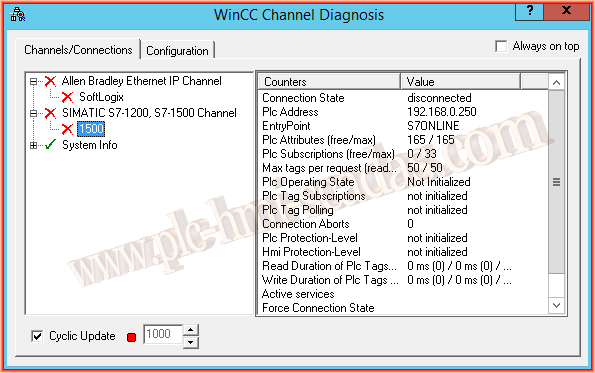

Vamos a considerar que hemos realizado la configuración del Driver 1200-1500, y cuando ponemos el WinCC en Runtime, resulta que no hay comunicacion, esto lo podemos observar perfectamente en el WinCC Channel Diagnosis.

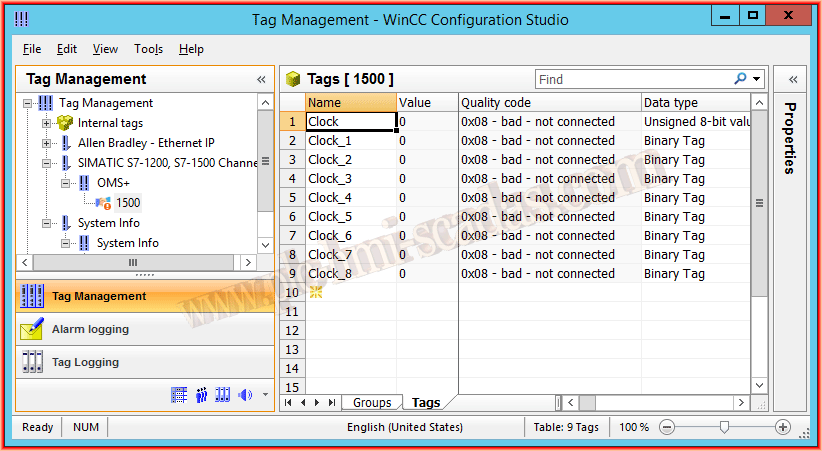

El en Administrador de variables, tambien observamos el simbolo de fallo de comunicación y la propiedad del Quality Code es mala.

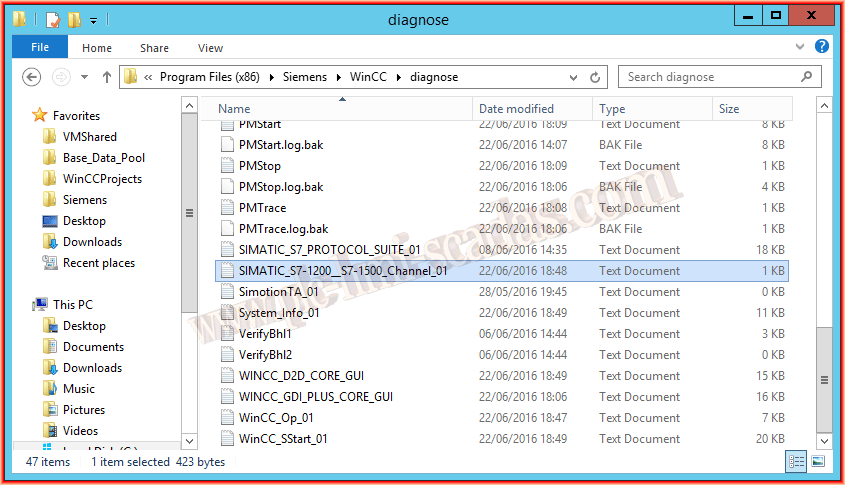

Lo primero que vamos ha hacer es ir al directorio diagnose, que está en la siguiente ruta C:\Program Files\Siemens\WinCC\Diagnose. o C:\Program Files(86)\Siemens\WinCC\Diagnose

Aqui encontraremos todos los logs que se van generando de nuestro WinCC, ya sean de los Drivers de comunicación que tenemos configurados, etc...

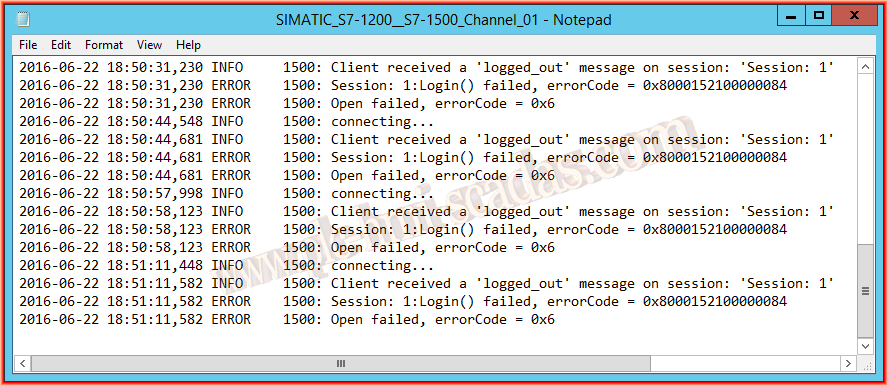

En nuestro caso nos vamos al Log SIMATIC_S7-1200_S7-1500_Channel_01, y aquí observamos el errorcode que es el numero que nos interesa, para posteriormente buscarlo en los códigos de Error de la ayuda de WinCC.

Por experiencia el errorCode = 0x8000152100000084 es que falta la instalación del Simatic Net para que los drivers del S7-300/400 y S7-1200/1500 funcionen correctamente.

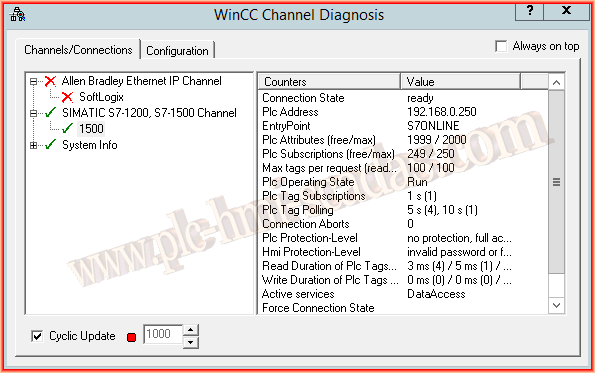

Una vez realizada la instalación del Simatic Net, todo perfecto

30 de Junio del 2016
