TIA Portal - Upload project

Ya habiamos publicado una guia de como descargar un proyecto con TIA Portal. En esta ocasión vamos a aclarar unos conceptos que tenemos que tener presente cuando vayamos a realizar esta operación.

Vamos a suponer el siguiente escenario, tengo que hacer una modificación de un programa realizado con TIA Portal, y tengo que obtener el código fuente del propio PLC, es decir, tengo que hacer un Upload a mi estación de ingenieria.

A lo largo de todas la versiones de TIA Portal, se evoluciono de la primera de todas v10.5- v11 - v12 - v13 - v13SP1 - v13SP2 - v14 - v14SP1 y la mas reciente v15.

Con el ejemplo que estamos desarrollando tenemos una CPU 1511-1 PN (6ES7 511-1AK00-0AB0 firmware 1.5)

Con la versión TIA Portal v10.5 No se puede programar una CPU 1500

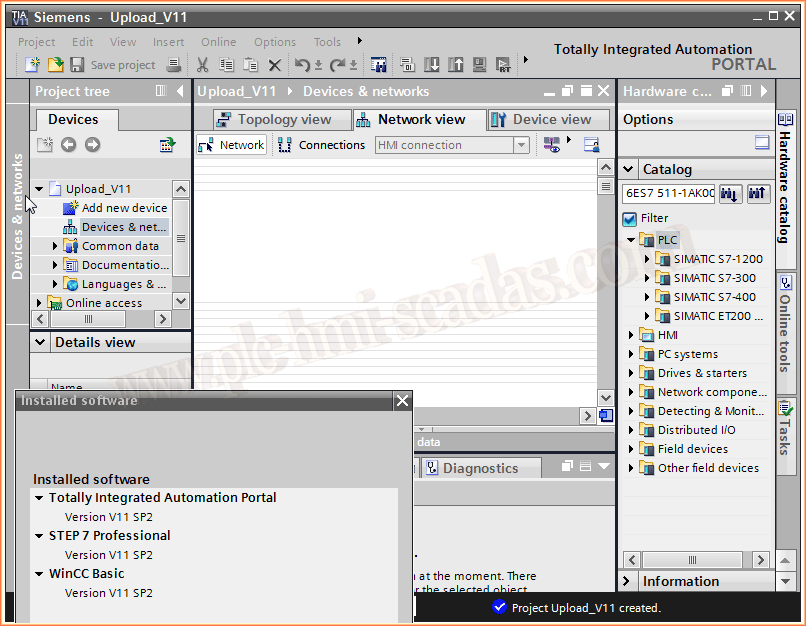

Con la versión TIA Portal v11 No se puede programar una CPU 1500 como se muestra en la siguiente imagen.

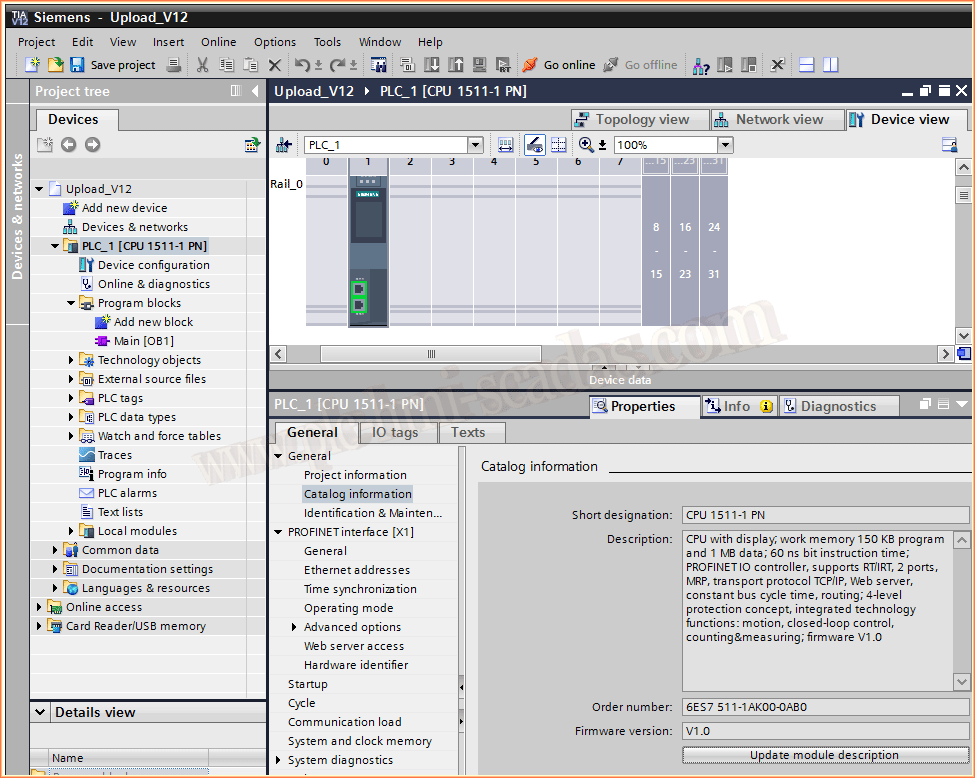

Con la versión TIA Portal v12 fue la primera liberada para programar CPU 1500. Insertamos nuestra CPU y una de las caracteristicas es que no coincide el firmware

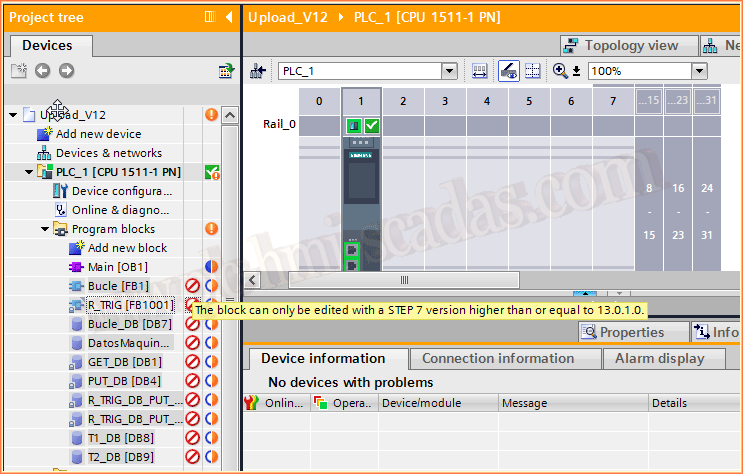

Nos podemos poner Online y observamos el mensaje:

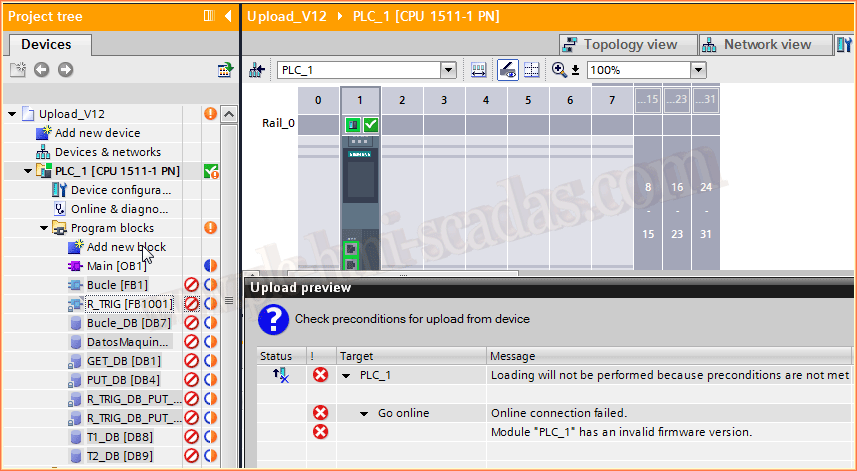

Y si queremos hacer un Upload, no podemos por el siguiente mensaje de error. Como habiamos comentado el firmware no corresponde

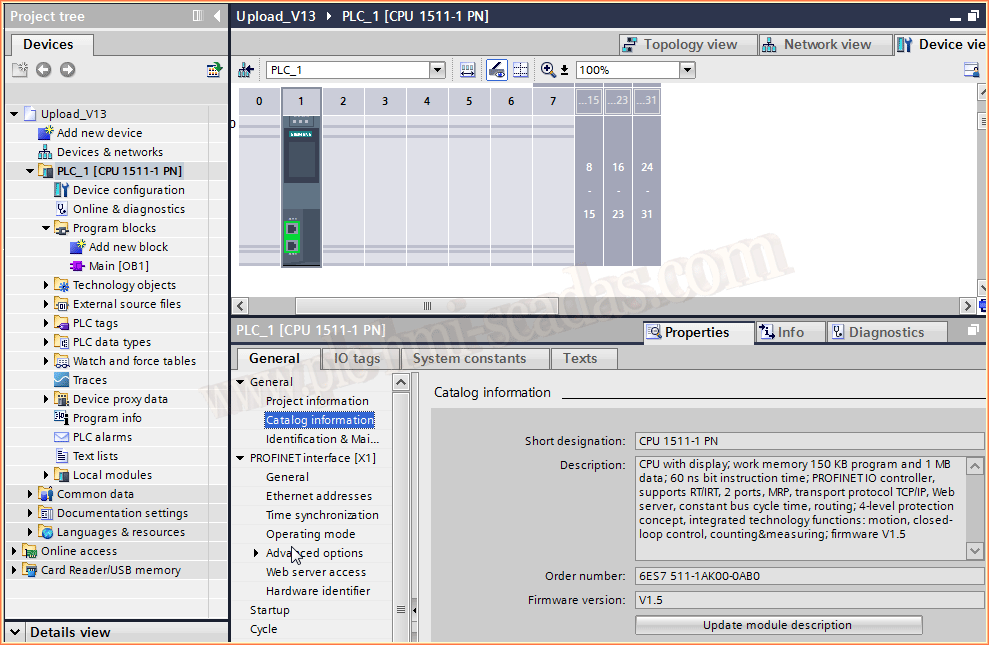

Ahora pasamos a probar con la versión TIA Portal v13, volvemos a insertar nuestro dispositivo, en esta ocación si que hemos definido correctamente el firmware.

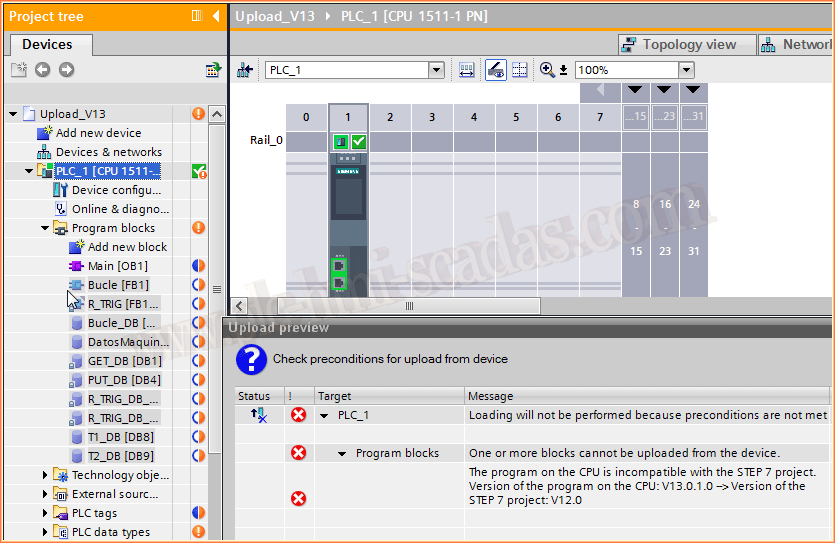

Nos conectamos Online y si probamos ha hacer un Upload, nos encontramos que no podemos realizarlo, tal y como observamos en la siguiente imagen.

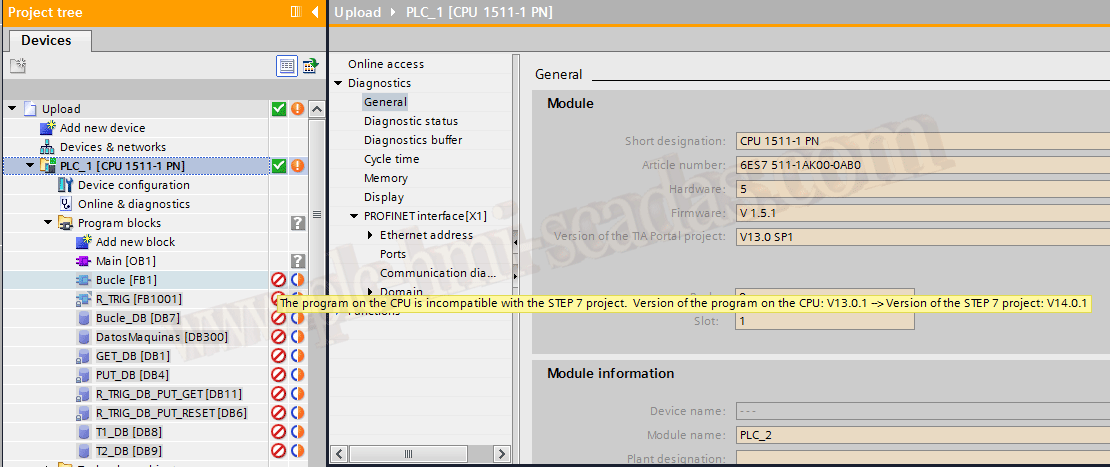

Ahora vamos a pasar a probar con la versión TIA Portal v14. Podemos ponernos Online, y a partir de esta versión, tenemos una caracteristica nueva, que es la version del proyecto de TIA Portal y aqui si que tenemos una información, de que versión debemos utilizar.

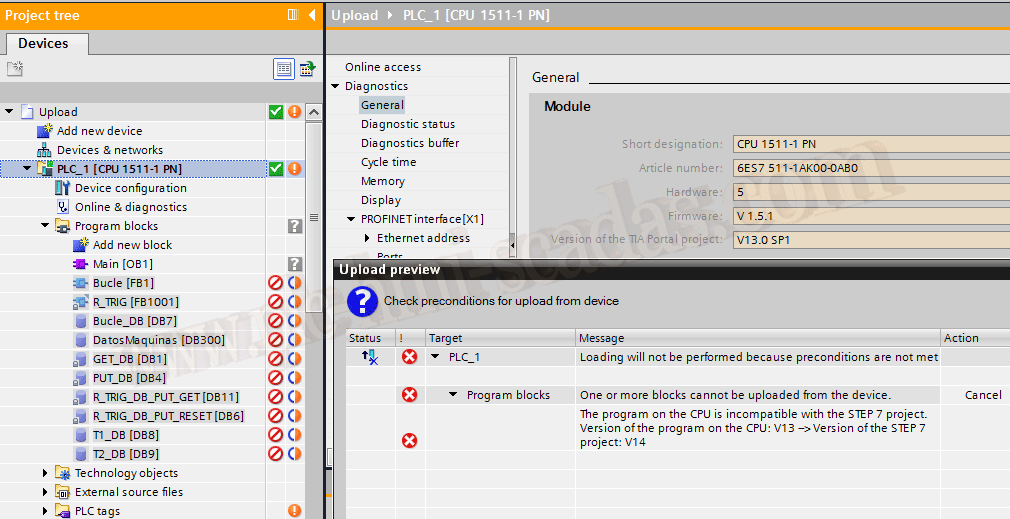

Si intentamos hacer un Upload, nos encontramos que no podemos, este es el mensaje:



Conclusión: Si queremos hacer un Upload, debemos conocer que versión se utilizo para realizar el Download del programa, para no ir probando con todas la versiones, podemos utilizar la caracteristica que posee las ultimas versiones, que si nos ponemos Online nos dice la versión del TIA Portal que se utilizo para el programa.

No podemos descargar con cualquier versión el proyecto que haya en el PLC, lo que si que podemos es ir migrando de versiones, mientras que se soporte el firmware que tiene la CPU.

09 de Enero del 2018
