Ya hemos visto un ejemplo de la configuración de Direct Driver y OPC Server, en esta ocación vamos a ver como configurar una comunicación DDE Dinamic Data Exchange con RSView32 y Microsoft Excel.

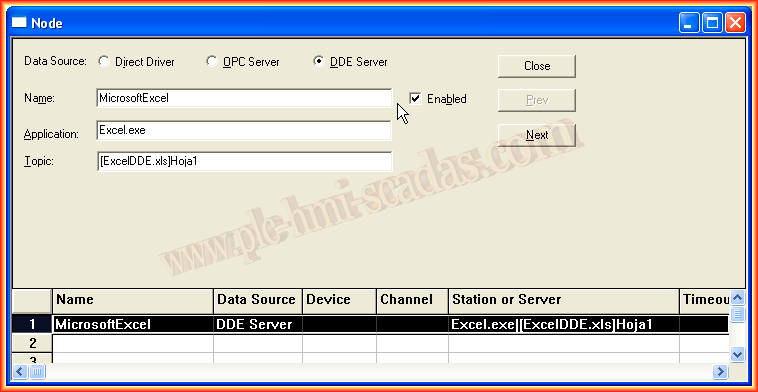

Para ello vamos al directorio Node y vamos a crear uno nuevo, seleccionando el RadioButton DDEServer, le asignamos el nombre que nos interese en Name, en el campo Aplication, para Microsoft Excel será Excel.exe y el nombre del Tópico es el nombre del archivo con su extensión mas el nombre de la hoja

Así nos quedará una vez lo hayamos creado

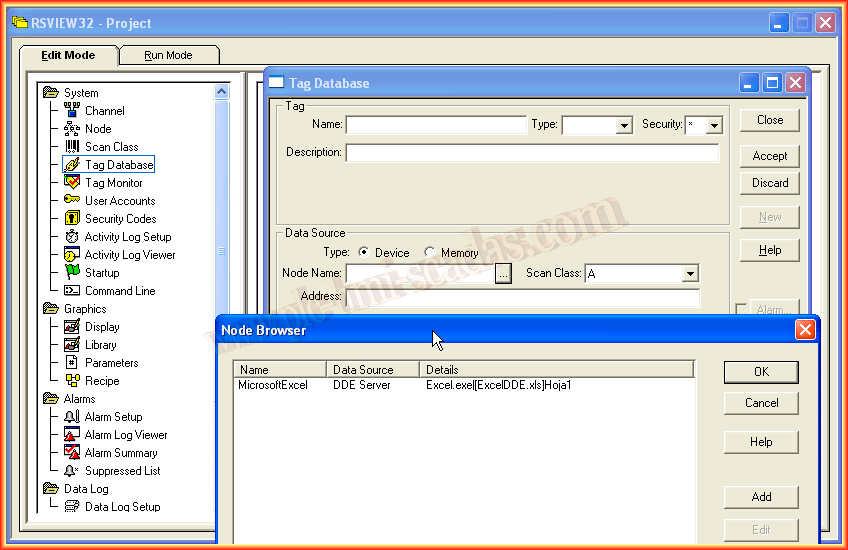

Una vez creado el enlace, lo próximo que vamos ha realizar es la creación de los Tags, esto lo hacemos dentro de TagDatabase, donde en el campo Node Name, asignamos el Nodo que acabamos de crear

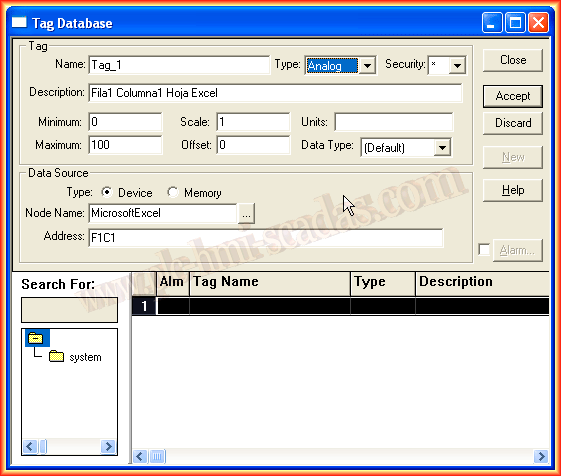

Las direcciones para Microsoft Excel se basan en Filas y Columnas, es decir para acceder a la fila número 1 y a la columna número 1 , direccionamos así F1C1 y la misma metodologia para las celdas que nos interesen, en este caso es así porque el idioma de Microsoft Excel es Español.

Ya tenemos creado el nodo y los tags que nos interesan, ahora vamos a crear unos objetos del tipo Numeric Display para la visualización y comprobación de nuestra comunicación. Asignamos cada a Tag a cada objeto

Por último, para comprobar su funcionamiento, ya podemos ejecutar el display , automaticamente vemos el resultado de nuestra Hoja Excel, en los objetos que acabamos de crear.
