Wonderware Historian I/O Server

En la practica de hoy siguiendo la información de Wonderware, vamos a configuar un enlace con el Historian a traves del I/O Server aahIOSvrSvc.exe, esto quiere decir, que tenemos ejecutandose el Historian el cual puede estar adquiriendo valores de X procesos y vamos a visualizar esos datos en nuestro Sistema.

Pues siguiendo las recomendaciones leidas anteriormente, vamos a configurar el FSGateway con la interface SuiteLink, pare ello veamos los pasos.

Dentro de la Configuración -> Boton derecho y añadimos el Objeto SuiteLink, ya que no soporta el DDE

El I/O Server se llama como hemos visto anteriormente y como figura en la siguiente imagen, la maquina donde se ejecuta es la misma donde estamos haciendo la configuracion Localhost

Lo próximo a configurar es un Objeto del tipo Topic, para ello Botón derecho sobre el objeto SuiteLink que habiamos creado y añadimos uno nuevo del tipo Topic

Siguiendo las recomendaciones del principio, el nombre del Topic debe ser Tagname y es de solo lectura, con lo cual marcamos el checkbox

Una vez que ya tenemos el Servidor|Topic nos queda configurar los items, aqui añadimos el nombre de los Tags que tengamos configurados en el Historian.

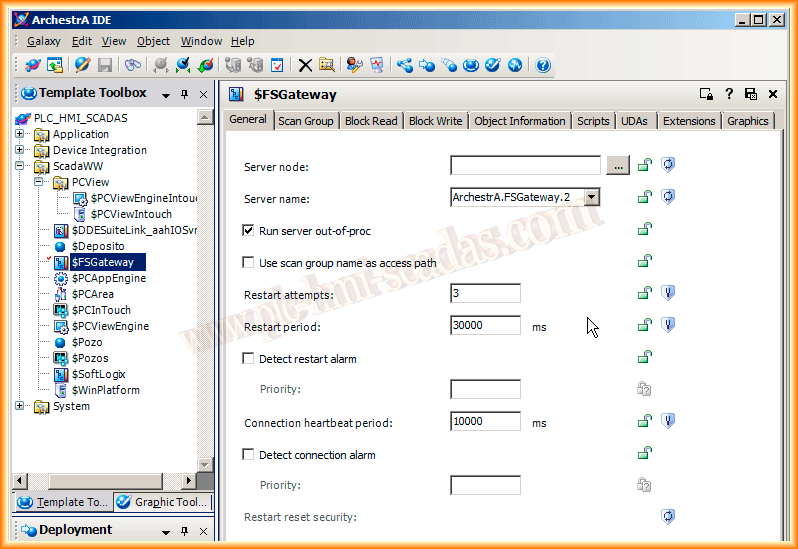

Una vez configurada esta parte, pasamos configurar una nueva plantilla derivada del Objeto OPCClient, en este caso el Servidor es ArchestrA.FSgateway.2

Lo próximo que tenemos que agregar es el Grupo, aqui por nombre le he dado PLC y el intervalo el establecido por defecto. Una vez agregado el grupo podemos agregar los items.

Con esto ya hemos finalizado de configurar. Ahora ya podemos instanciar nuestro Objeto y comprobar su funcionamiento con el Object Viewer.

Si hay alguna duda de crear la plantillas, instancias recomiendo las practicas 1,2 y 3.



Aqui ya podemos observar el valor de los tags configurados y ademas podemos acceder a todos los tags que hayan, como son por defecto los tags de Sistema. En esta siguiente practica vemos otra forma de la que podemos configurar, evitando utilizar el FSGateway.

18 de Agosto del 2013
