Configuracion DASABCIP con SoftLogix

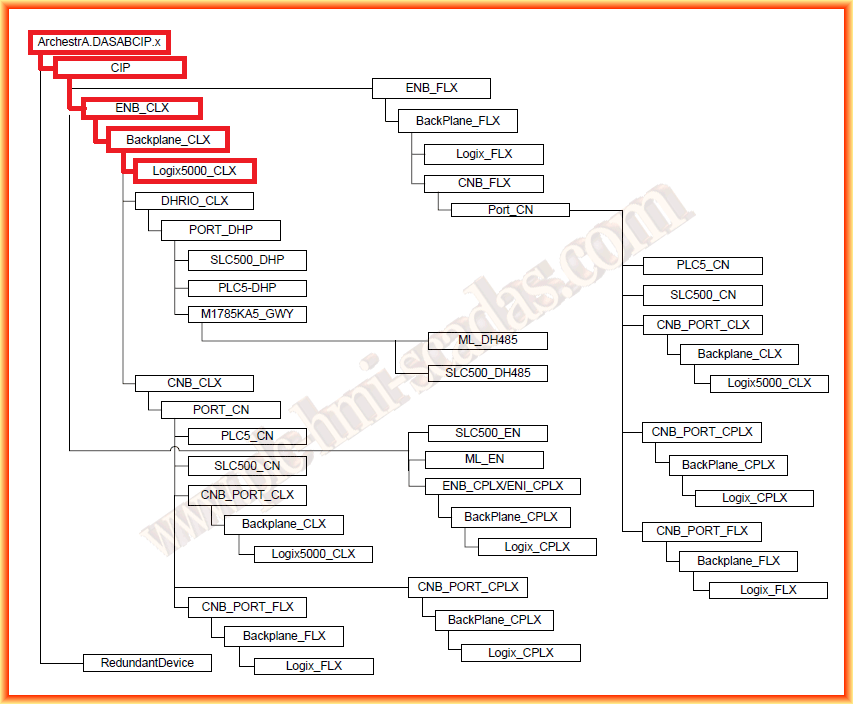

Aprovechando que estamos haciendo unas practicas con SoftLogix de Allen Bradley (Rockwell), vamos a ver como configurar el DAServer ABCIP, esté servidor es el que nos interesa para configurar un enlace por Ethernet,aunque vamos a usar el SoftLogix, es aplicable a los ControlLogix y CompactLogix. El esquema que vamos a seguir es el que se muestra en la siguiente figura, extraido del manual, donde estan todos los detalles para su configuración.

Como hemos visto en practicas anteriores, lo primero que hacemos una vez instalado el DASABCIP es ejecutar la Consola de Administración, donde nos aparecerán todos los DAServer instalados.

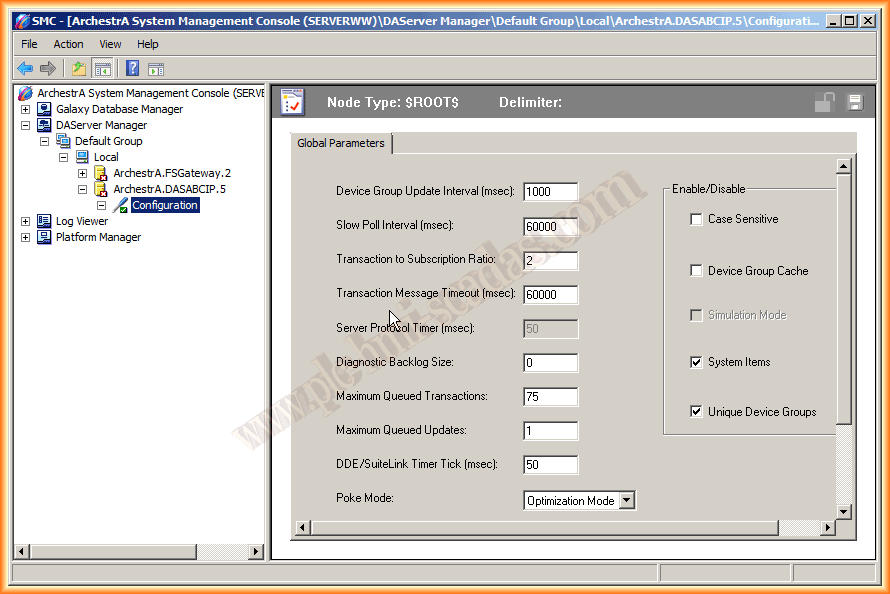

Si pulsamos sobre configuración estos son los valores que aparecen por defecto y que vamos a dejar tal cual.

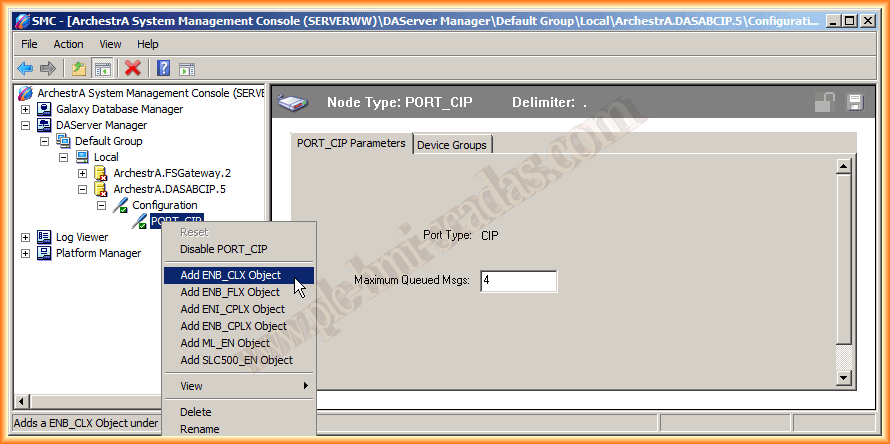

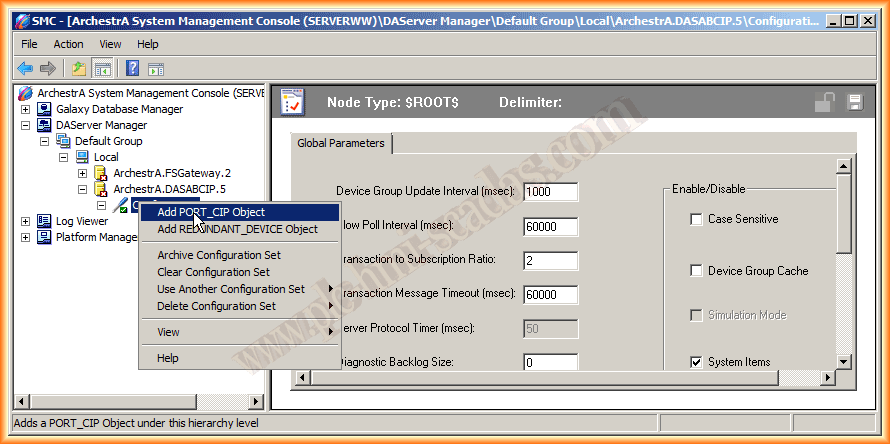

Lo primero que vamos ha realizar es añadir un objeto de tipo PORT_CIP

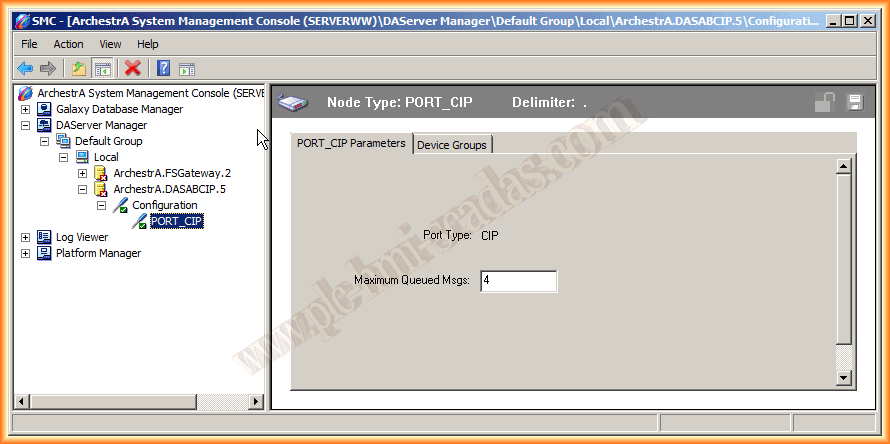

Una vez agregado nuestro puerto CIP "Common Industrial Protocol" vamos a intruducir el número máximo de mensajes que puede enviar el servidor antes de que reciba una respuesta del dispositivo, el rango permitido es de 1-40, y por defecto es 4.

En la pestaña Device Groups, en este caso no es necesario configurar nada.

Una vez agregado el Puerto, dependiendo de la configuración que vayamos a realizar, seleccionaremos el objeto correspondiente, para nuestro caso, según el esquema visto, añadimos el ENB_CLX Object

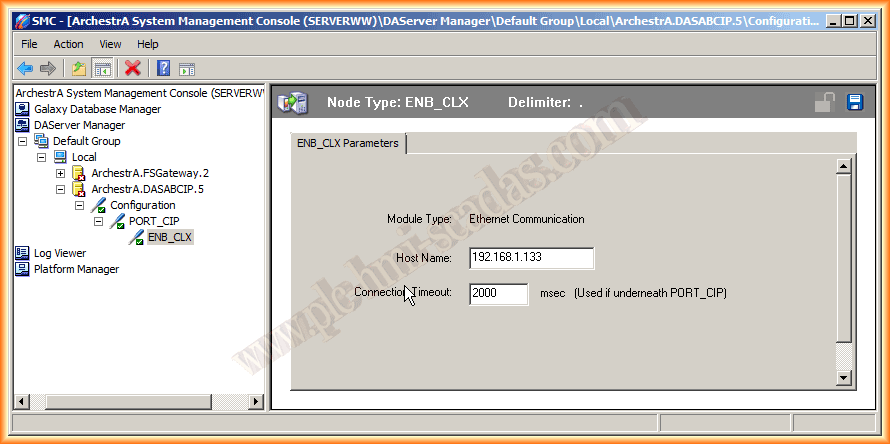

Una vez agregado, tenemos dos parametros configurables, el primero de ellos corresponde a la dirección IP de nuestro dispositivo, imprescindible que este en la misma subred. El tiempo Timeout de conexion podemos dejarlo por defecto.

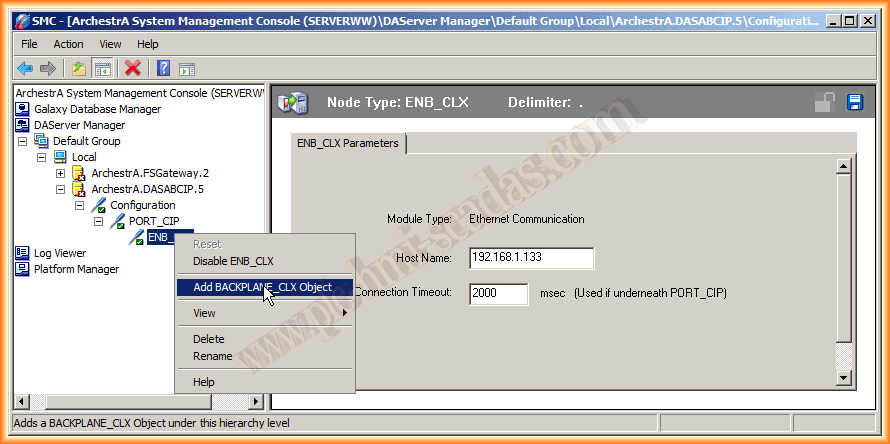

El siguiente objeto que tenemos que añadir es un BackPlane.

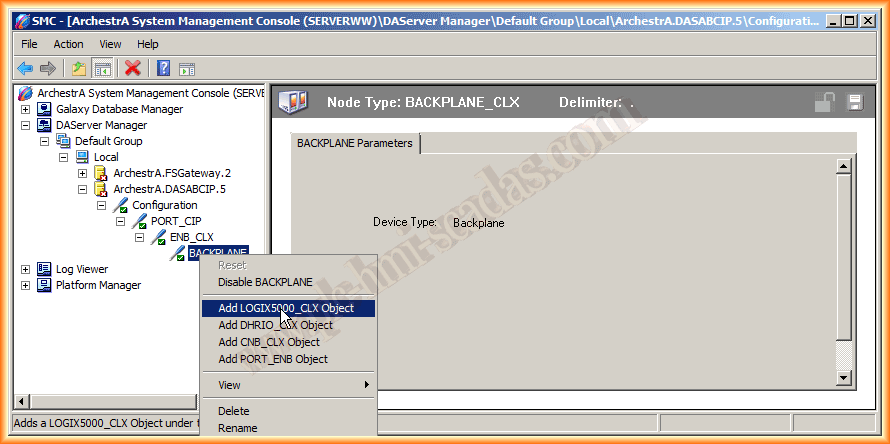

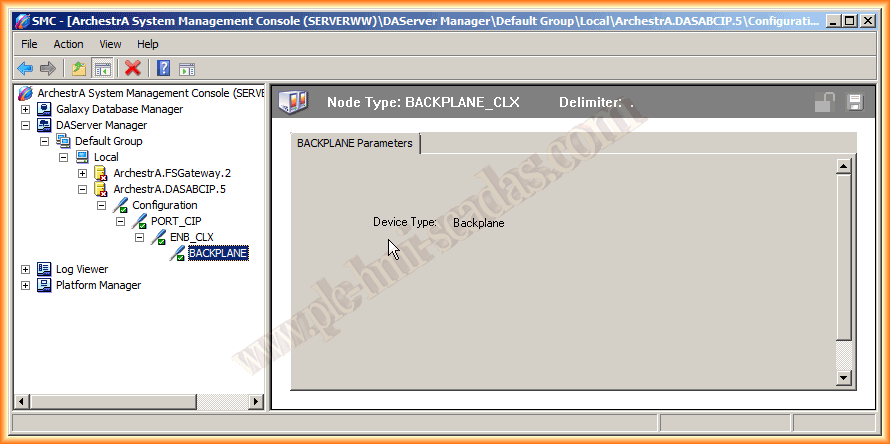

Este objeto no tiene ninguna configuración posible, con lo cual Una vez añadido el Backplane, nos resta añadir el objeto Logix5000

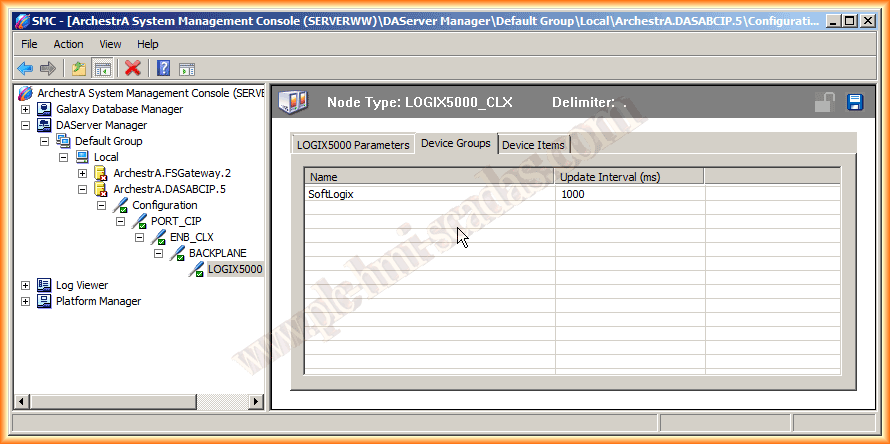

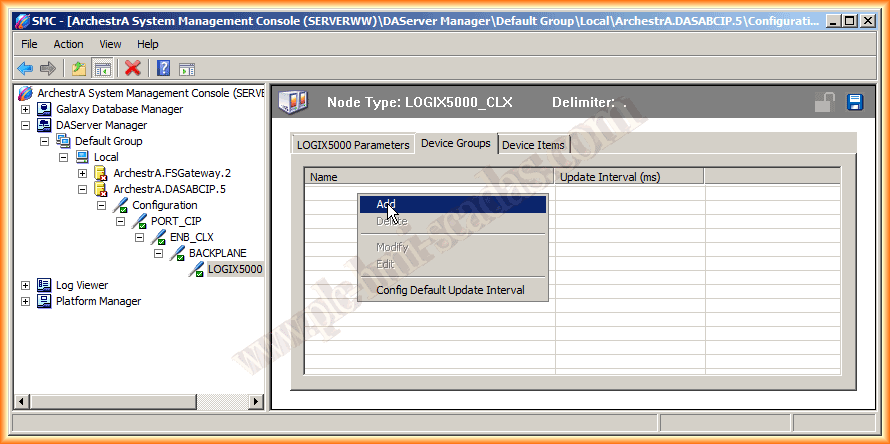

En esta ocasion si que tenemos que configurar en Device Groups el nombre de nuestro Tópico, con lo cual añadimos uno nuevo y le damos el nombre que nos interese. El tópico que aqui configuremos será el nombre que necesitemos a la hora de configurar un nuevo AccessName en Intouch

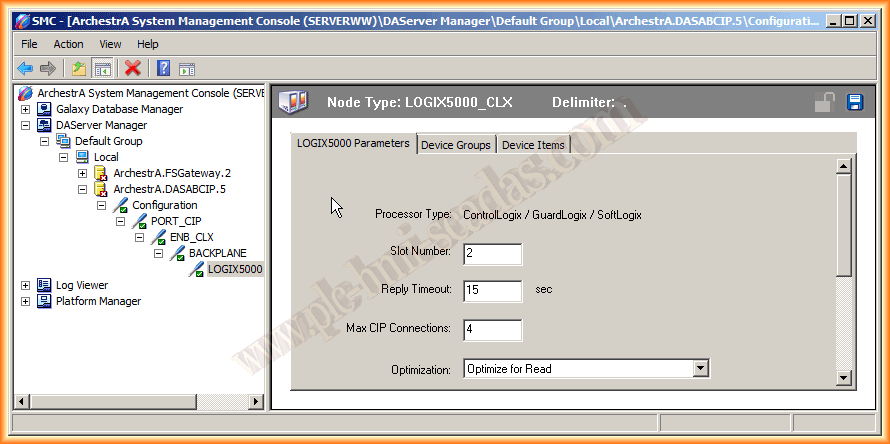

Aqui el primer parametro mas importante que hay que añadir es el número de Slot donde esta nuestro procesador, en mi caso en el número 2

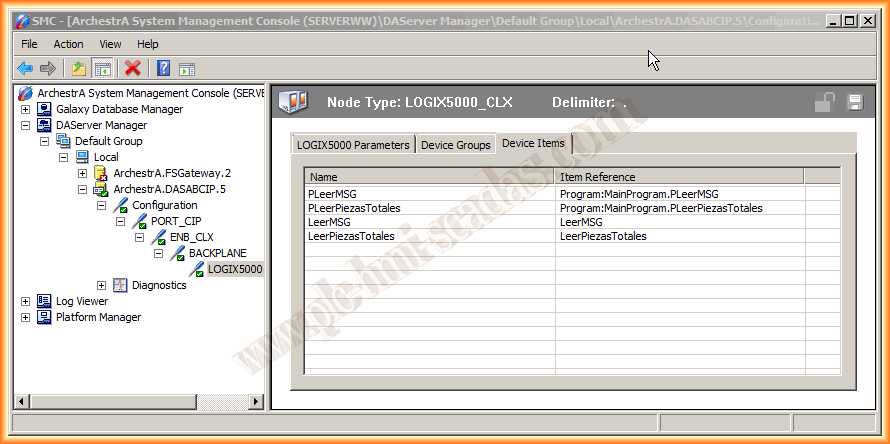

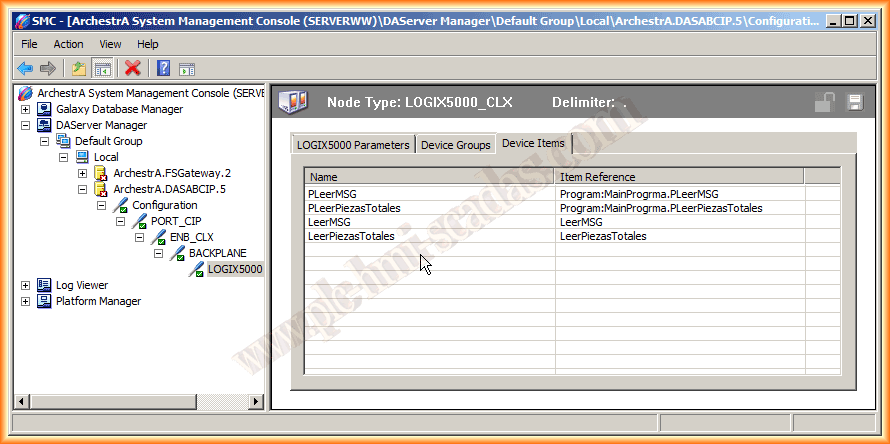

Cambiamos de pestaña a Device Items, donde configuraremos todos nuestros items, tags, al basarse en RSLogix5000 las direcciones ItemReference van en referencia dependiendo del tipo de tag que sea, aquí dos ejemplos de tags que pertenecen al programa principal y dos tags que son a nivel de controlador

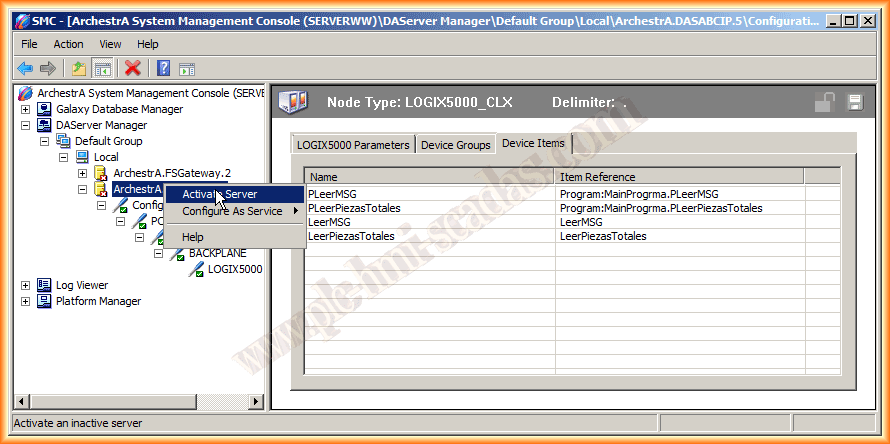

Guardamos los cambios y vamos a comprobar que la configuración realizada es correcta y funcione. Activamos el Servidor y a los Servidores DAServer, podemos acceder o bien por DDE/SuiteLink o por OPC.

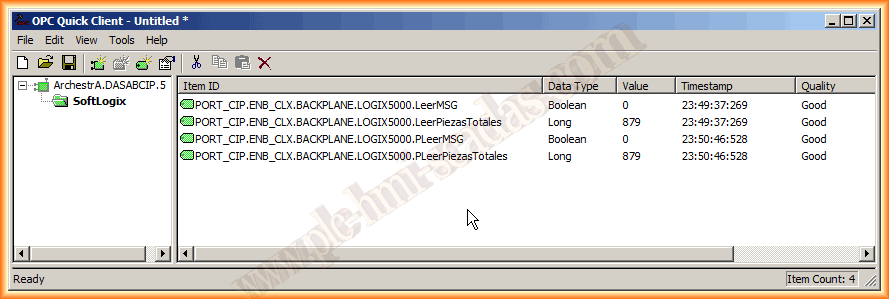

Para comprobar su funcionamiento ejecutamos el OPC Client de Kepserver y aqui observamos que la calidad es buena y los valores se actualizan en consonancia con nuestro programa.
