WinCC RT Advanced (Profibus)

La siguiente práctica la reutilizaremos para una posterior explicación, ya que habiamos empezado a ver los Servicios que ofrecian los nuevos Comforts Panels, pero posponemos.

En está vamos a configurar nuestro PC para ejecutar el WinCC RT Advanced, pero en esta ocasión vamos a trabajar con una CPU S7-315 2DP de las antiguas, otro requisito es que está la programaremos con el Administrador Simatic, de ello que no la integremos en el TIA Portal.

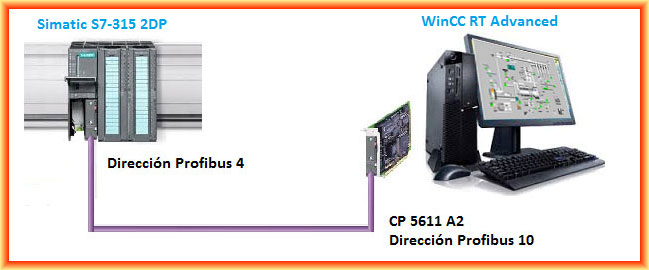

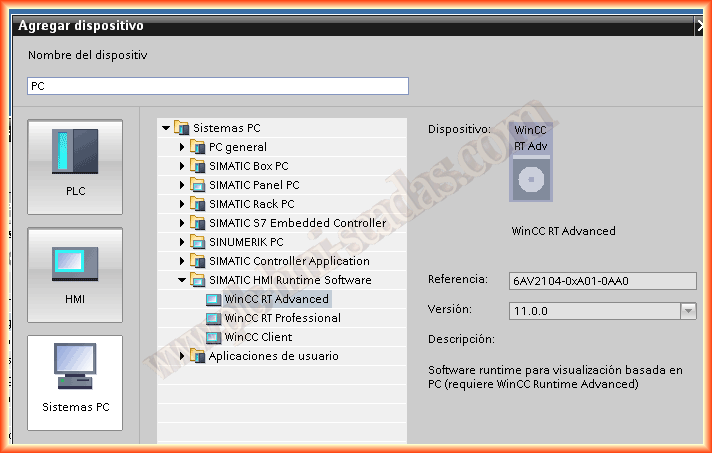

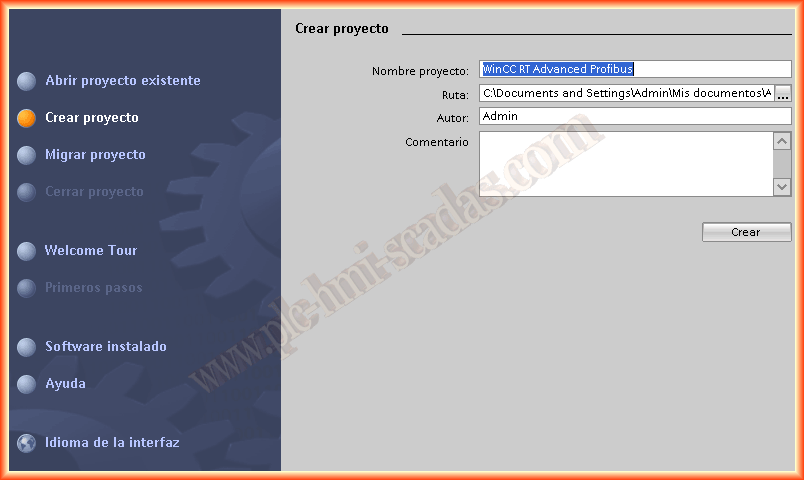

Ejecutamos el TIA Portal, independientemente de su version V.11 o V.12 y creamos un nuevo proyecto, una vez creado agregamos un nuevo dispositivo y seleccionamos WinCC RT Advanced

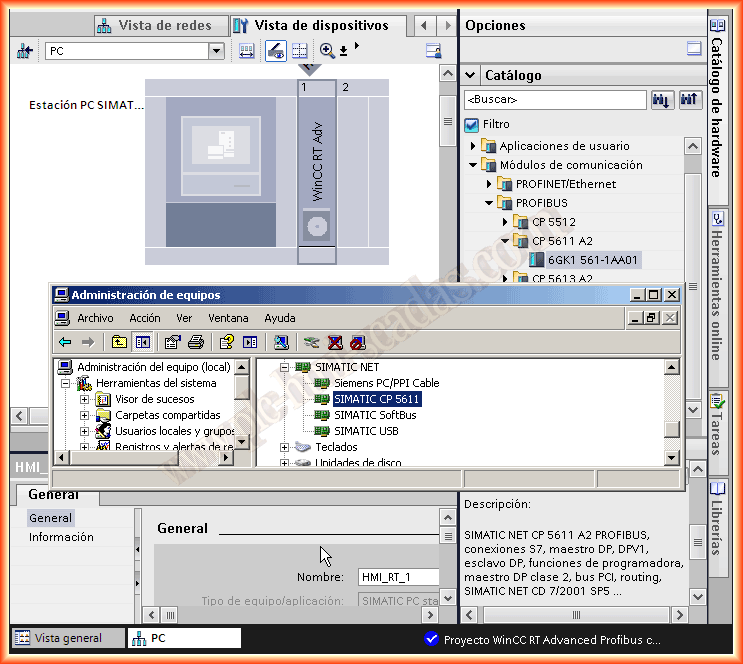

Lo siguiente será agregar nuestra CP 5611 A2, esta tarjeta nos servira para configurar un red MPI/Profibus, en esta ocasión será una comunicación Profibus, previamente hemos insertado la tarjeta en un slot PCI de la placa base del ordenador e instalado los drivers.

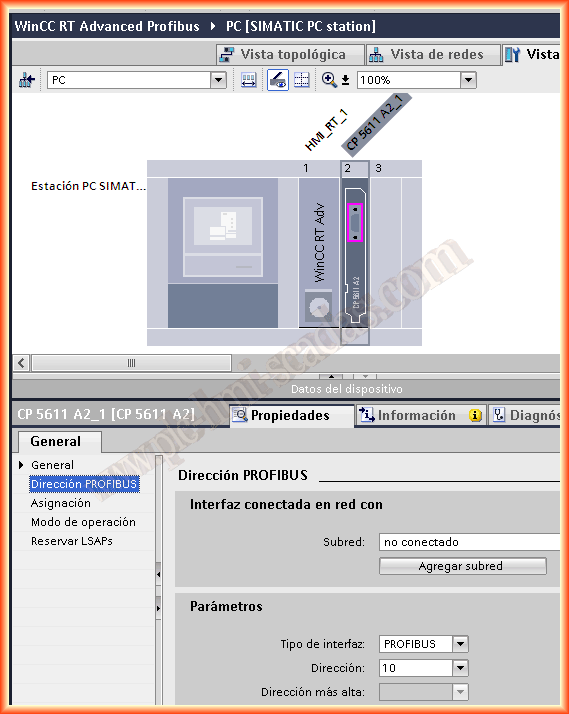

Una vez insertada, hay que hacer la configuración que nos interese, como es una red profibus, en tipo de red seleccionamos esté y una dirección que sea única e irrepetible.

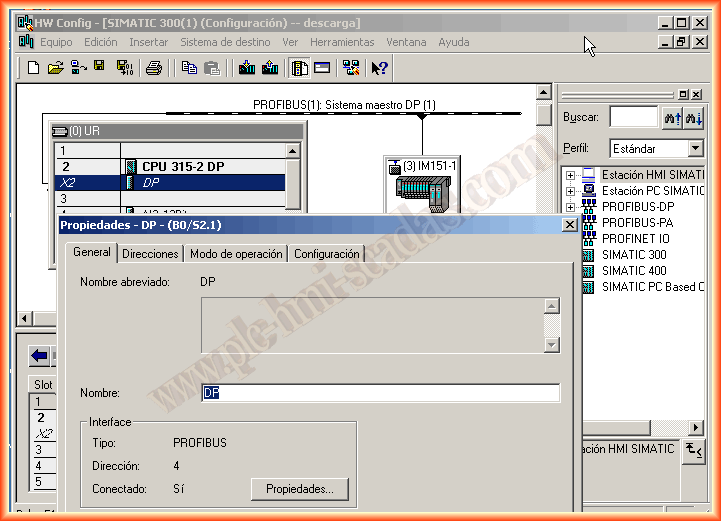

Como la red profibus la tengo configurada en el Administrador Simatic, aquí no es necesario agregar ninguna.

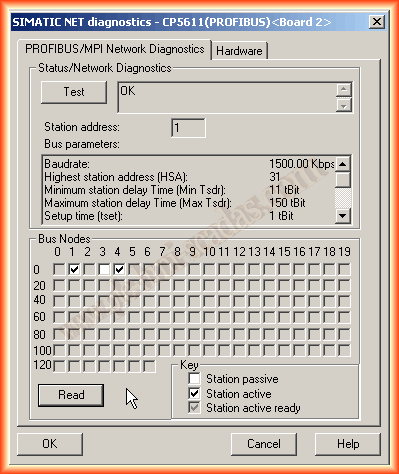

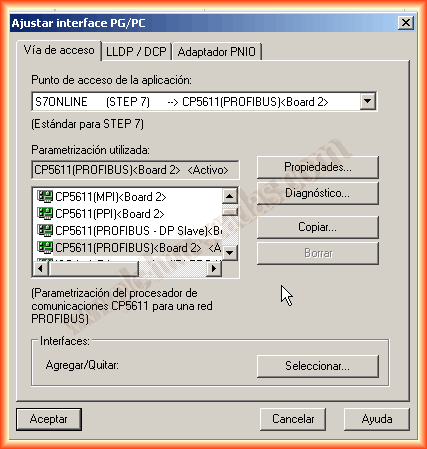

Ejecutamos desde el panel de control Ajustar interface PG/PC para seleccionar como Access Point S7ONLINE CP5611, si pulsamos sobre el boton de diagnostico podremos analizar la red

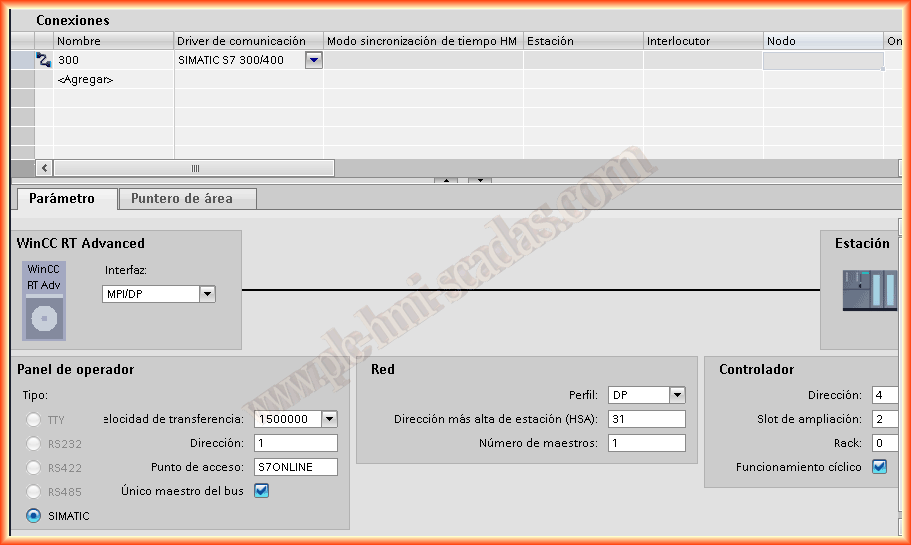

Una vez terminado de configurar el hardware, vamos a empezar con el software, y lo primero es configurar una nueva conexión con nuestro PLC, especificamos la velocidad de transferencia 1,5MB/seg, el perfil de la red es DP (Periferia Descentralizada) y la dirección profibus de nuestro PLC, el número de rack y slot suelen ser los valores definidos por defecto al agregar la conexión.

En la siguiente imagen podemos comprabar que ya tenemos configurada la red Profibus y la dirección de nuestro PLC

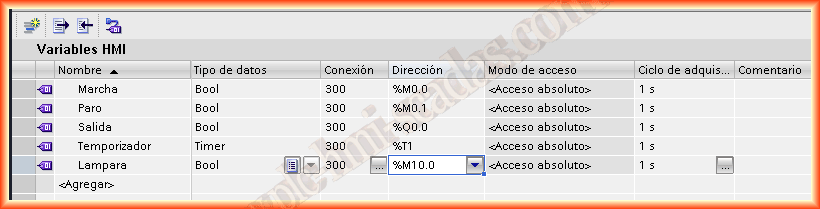

Una vez configurado el enlace, vamos a crear las variables necesarias, para esta prueba he agregado las siguientes, ya que he realizado un simple paro/marcha

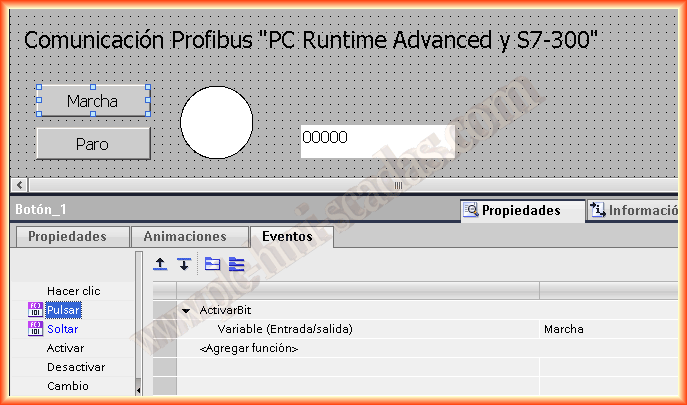

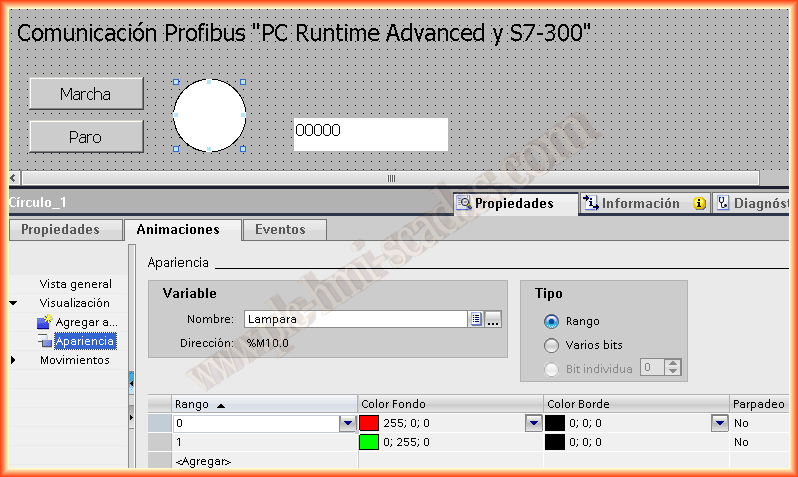

La imagen que he creado son unos botones de marcha y paro, con los eventos de activar y desactivar bit al pulsar y soltar respectivamente y un objeto círculo, agregandole animación a la apariencia

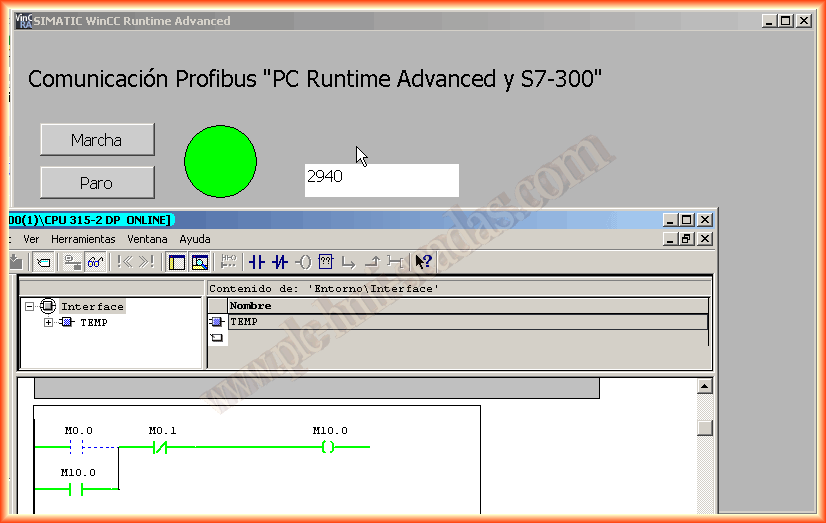

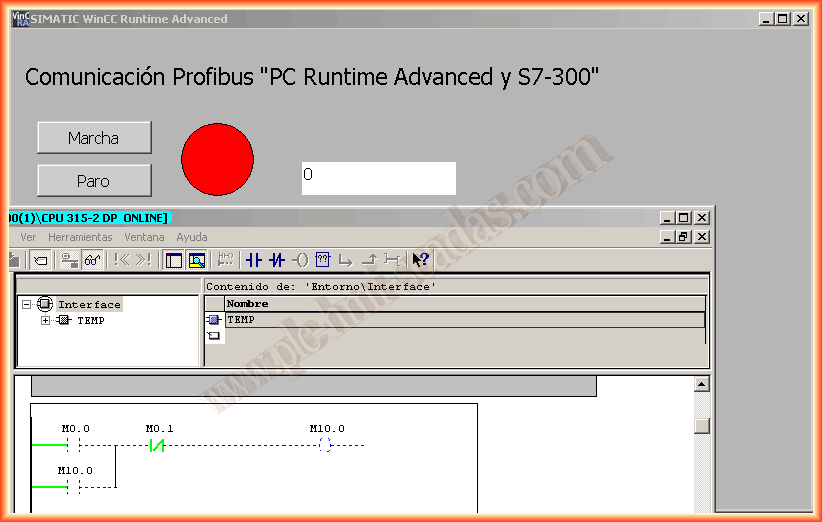

Ya podemos compilar y guardar nuestro proyecto, si todo es correcto, podemos iniciar la simulación, la siguientes imagenes muestran su correcto funcionamiento
