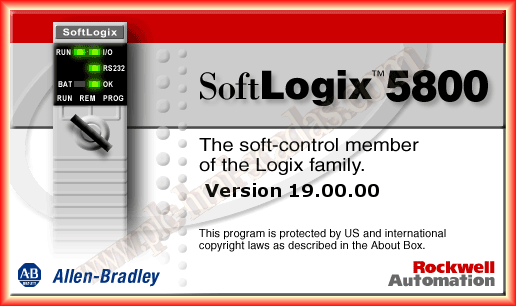

SoftLogix 5800
En está practica vamos a configurar el SottLogix, esté es el Software de Rockwell Allen Bradley que nos permite hacer de nuestro PC un PLC. Los slots serán las tarjetas PCI que instalemos o tengamos instaladas en nuestro PC y para los PC antiguos estan las tarjetas ISA.
El SoftLogix será el que utilizaré a la hora de probar nuestros proyectos en defecto de tener la CPU y para realizar nuestro enlace con el Panel View Plus o Factory Talk View SE.
Una vez instalado se inicia automaticamente y esta es la interfaz, practicamente la misma que el RSLogix Emulate 5000, los modulos los agregamos de la misma forma, botón dereche -> Create y añadimos la tarjeta que nos interese, como muestra agregaré la tarjeta de red Ethernet/IP.
Dentro del catálogo disponible seleccionamos la que nos interese, en mi caso Ethernet/IP SoftLogix5800, y utilizaré la tarjeta que ya tengo instalada.
Le asignamos la etiqueta que nos interese mostrar en el rack y con eso ya tendriamos configurada la tarjeta, de la misma forma hariamos con posteriores tarjetas a agregar, en el caso de configurar una red DeviceNet, ControlNet ...
La configuración del RSLinx para la transferencia del Proyecto se hace configurando el mismo driver que el RSLogix Emulate, Virtual Backplane. Ejecutamos el RSLinx y añadimos dicho driver

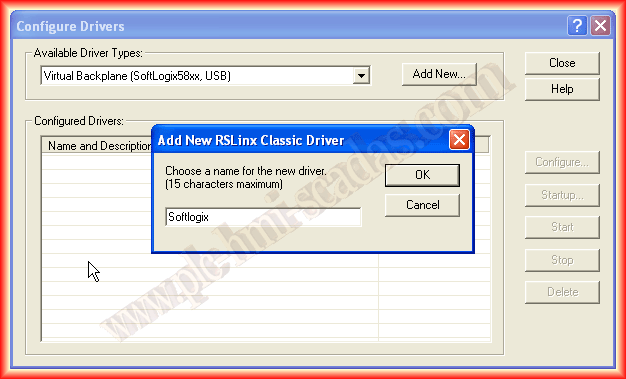

Pulsamos sobre añadir y le asignamos el nombre que nos interese, sino hay ningún error mostrara que está ejecutandose.
Ya podemos observar que se muestra correctamente todo nuestro hardware configurado en el SoftLogix.
Hasta el momento ya tenemos configurado el SoftLogix, el RSLinx y por último vamos a crear un proyecto el que poder descargar a nuestro controlador. Ejecutamos el RSLogix y creamos un nuevo proyecto, seleccionamos como controlador nuestro SoftLogix y por defecto el chassis se asigna automaticamente, el directorio del proyecto por defecto es tal cual y pulsamos OK una vez asignado un nombre y alguna descripción.
La siguiente es la imagen de nuestro nuevo proyecto, lo siguiente que vamos a hacer es configurar el hardware, ya que tenemos que añadir nuestra tarjeta de Red, para ello sobre Backplane, botón derecho ->New Module
Se nos abre una ventana emergente donde seleccionar el tipo de Módulo que nos interesa, en este caso de comunicaciones y Ethernet/IP
Configuramos el nombre que nos interese asignarle, con la dirección IP que teniamos configurada en el SoftLogix y el Slot donde se encuentra.
Ya esta agregada nuestra tarjeta de Red, y en las diferentes pestañas configuramos según nuestras necesidades, para este ejemplo con lo realizado es suficiente, pulsamos OK y listo.
Suponiendo que hemos realizado el desarrollo de nuestro programa, que en esta práctica lo voy a obviar, ya que dedicaré una práctica a la explicación de los diferentes apartados de nuestro proyecto, pero suponemos que lo hemos realizado y vamos ha realizar la transferencia.
Sobre Comunicaciones -> Who Active
Se nos abre una instancia del Who Active del RSLinx y pulsamos sobre el controlador, en este caso el SoftLogix, a partir de este momento podriamos hacer una transferencia del PC al Controlador (Donwload) o viceversa, cargar el proyecto del Controlador a nuestro PC (Upload)
Como me interesa cargar mi programa hago un Download y primeramente nos sale una ventana de advertencia, confirmamos y automaticamente se inica la transferencia.
A partir de este punto, ya podriamos poner nuestro Contralador en Run, se ejecutara nuestro programa y podemos hacer el seguimiento del mismo, ponernos online, observar, comprobar... y modificar en caso necesario
8 de Mayo del 2013
