Simulación con CX-Simulator

En esta primera práctica voy a configurar el CX-Simulator para comprobar nuestro programa en el CX-Programmer.

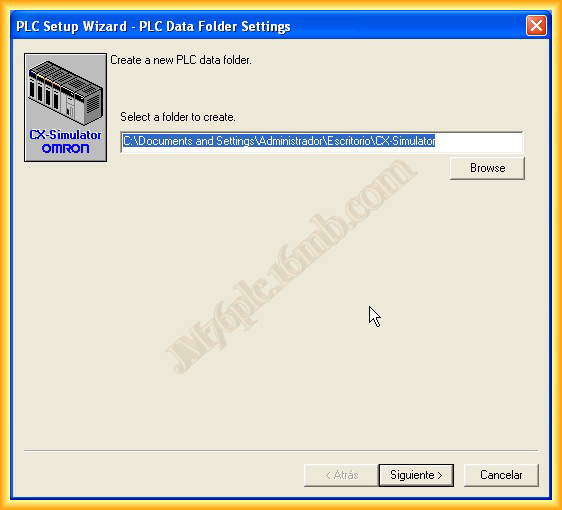

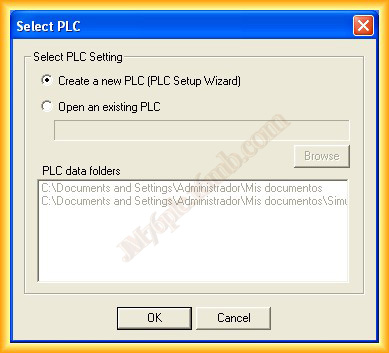

1.-Ejecutamos el CX-Simulator y creamos un nuevo PLC con el asistente, especificando el directorio donde se crearan los archivos necesarios

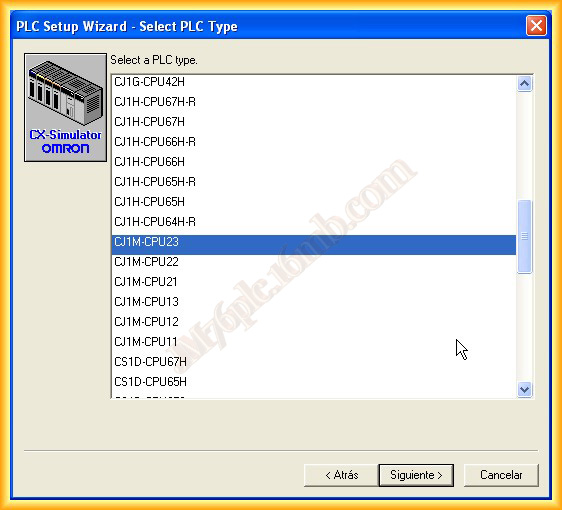

2.- El siguiente paso es seleccionar el tipo de CPU, yo he seleccionado una CJ1M-CPU23.

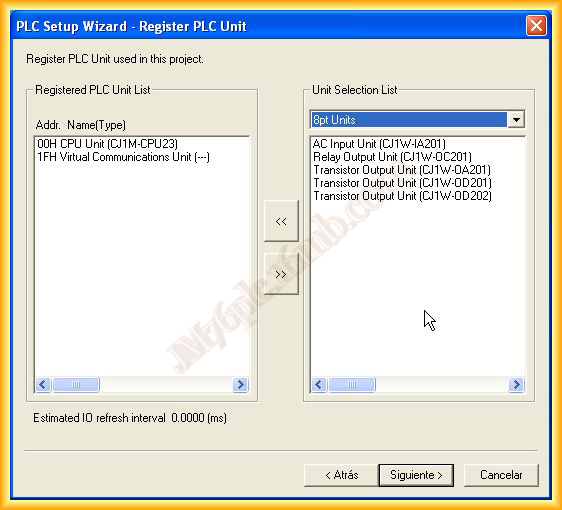

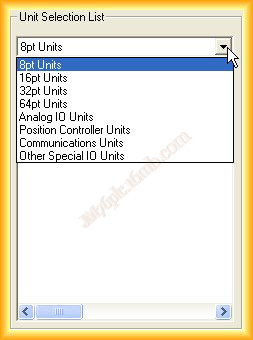

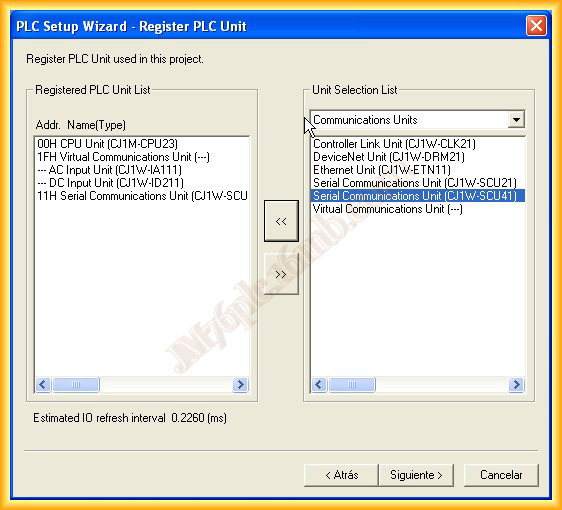

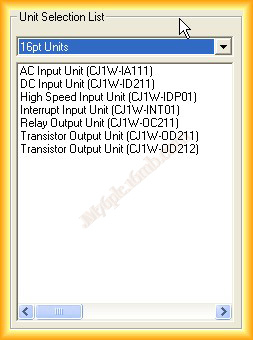

3.- El siguiente paso es seleccionar los modulos que va a tener nuestro PLC, podemos seleccionar entre los diferentes tipos y vamos añadiendo según nuestras necesidades pulsando sobre el icono << para añadir y >> para eliminar

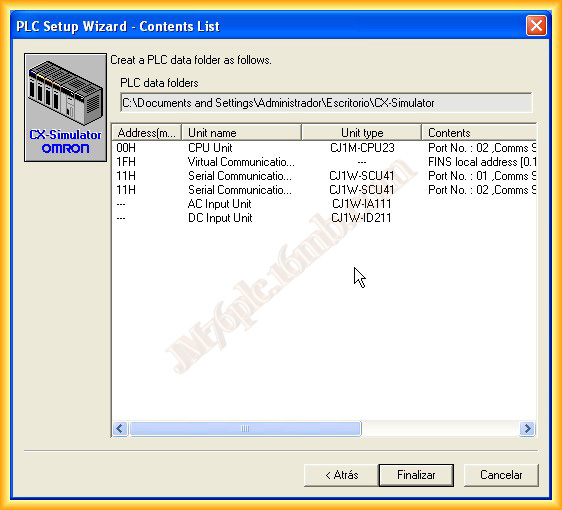

4.- Una vez agregados todos los modulos, seguimos el asistente con siguiente

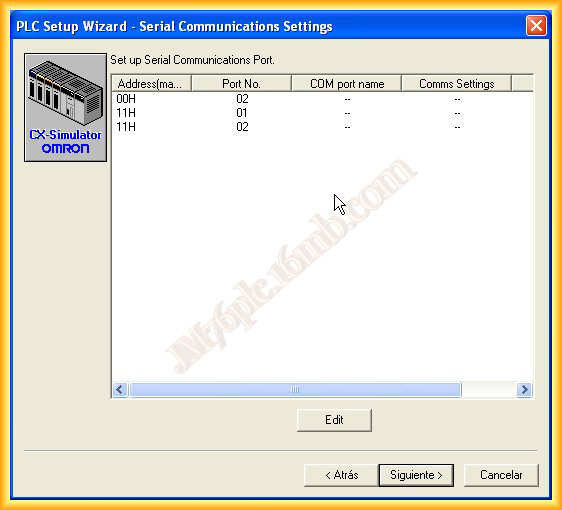

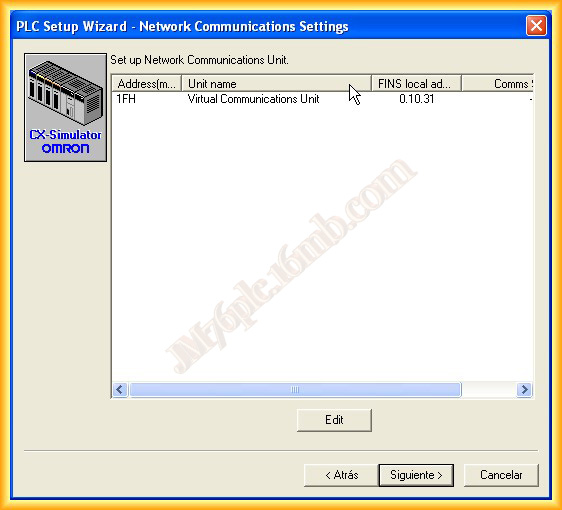

5.- Las siguientes pantallas se pueden dejar por defecto los valores, para el funcionamiento de simulación no es necesario modificarlos.

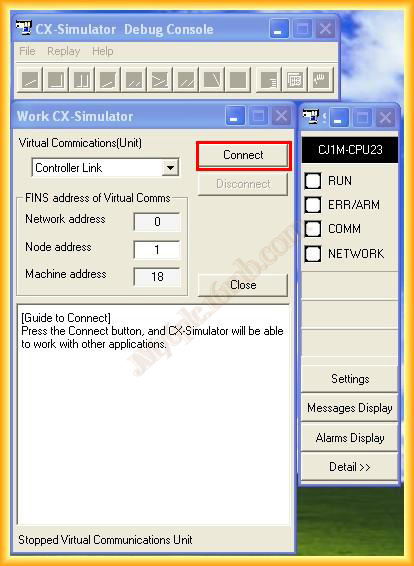

6.- Con estos pasos ya hemos finalizado de configurar el PLC virtula, ahora pulsamos sobre Connect y ya estara preparado para funcionar.

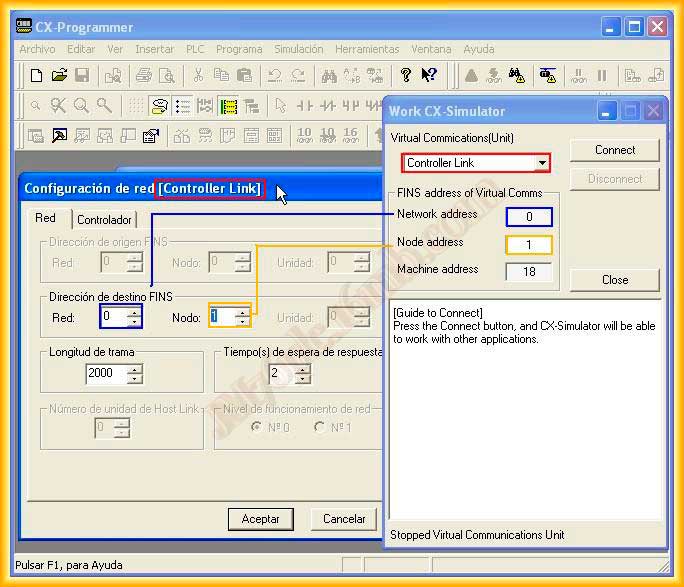

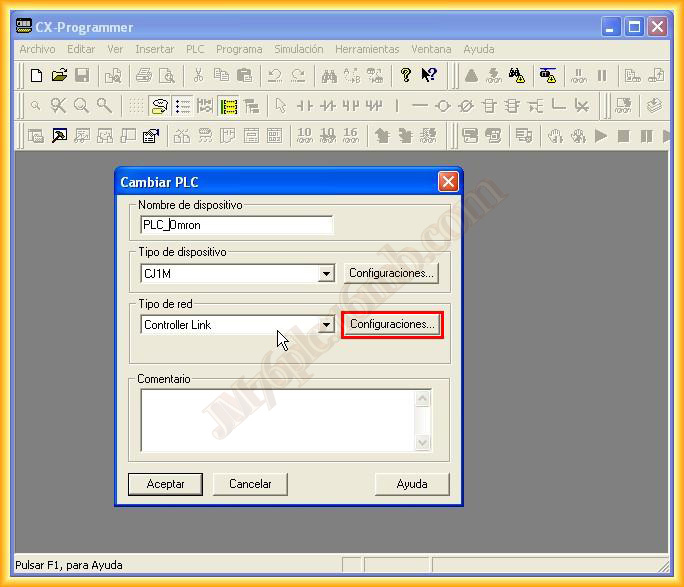

7.- Ahora abrimos nuestro proyecto en CX-Programmer o bien creamos uno nuevo, si creamos uno nuevo seleccionar la misma CPU que se utilizo al crear el PLC Virtual y en tipo de red pulsamos sobre configuración para establecer los mismos parametros que los que tenemos en el Simulador

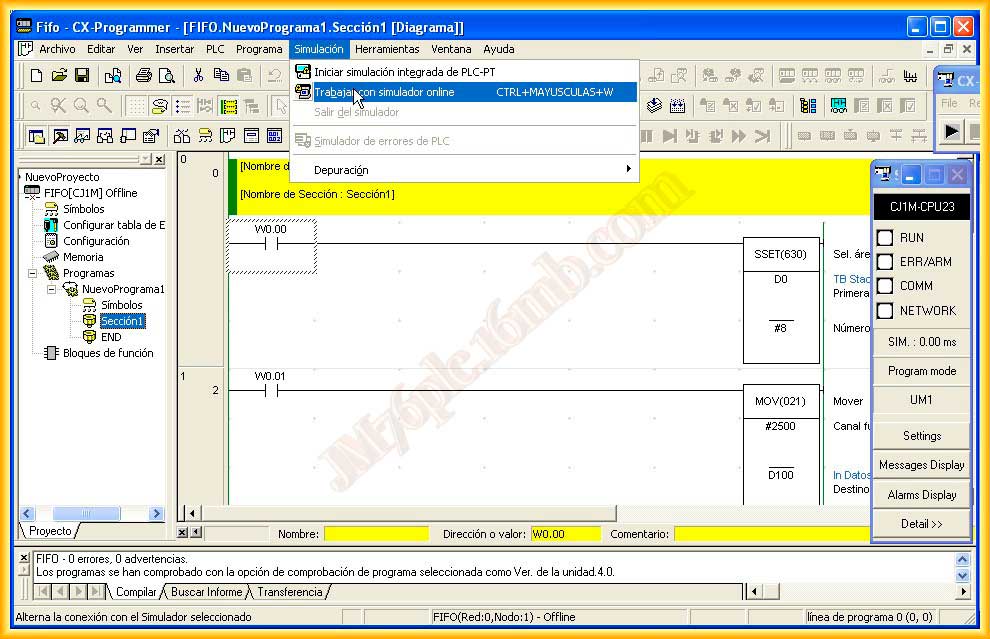

8.- Una vez abierto para iniciar la simulación, nos dirigimos a la pestaña simulación y pulsamos sobre trajacar con Simulador Online y el PLC se pone en Run

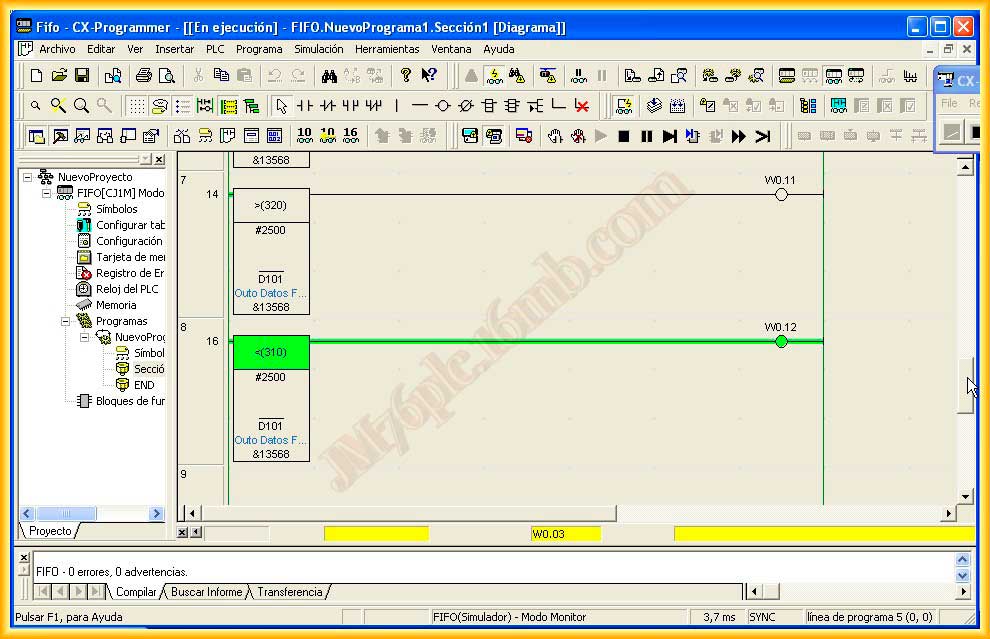

9.- Ya podemos comprobar nuestro proyecto, forzar variables , observar el programa, etc...
