Enlace CitectScada con Servidor OPC OFS

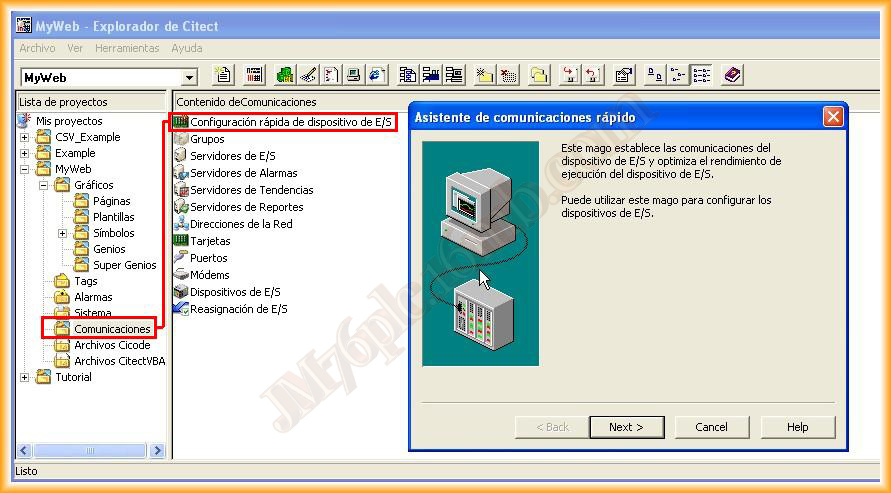

En esta práctica vamos a enlazar el CitectScada con el OPC OFS de Schneider, haremos uso del asistente para una configuración rápida de dispositivos E/S y vamos siguiendo los pasos del asistente

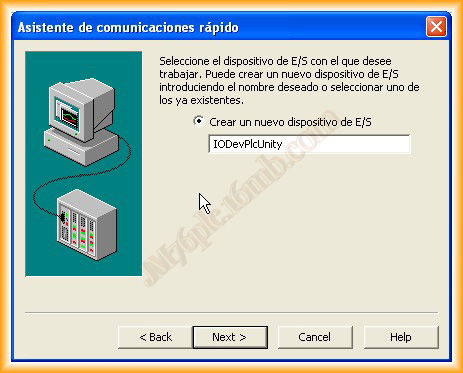

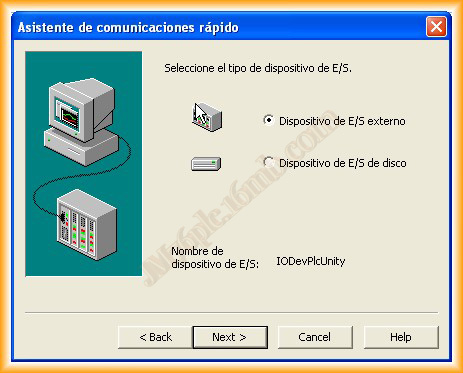

1.- Asignaremos un nombre simbolico al nuevo enlace que vamos a crear, seleccionamos next y seleccionamos que será un dispositivo de E/S externo

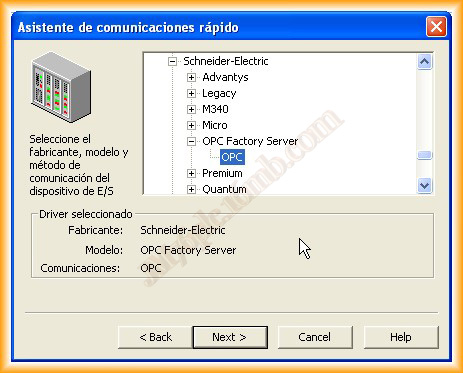

Navegamos entre los drivers disponibles, y hay varias opciones para seleccionar el driver OPC, buscamos dentro de Schneider-Electric.

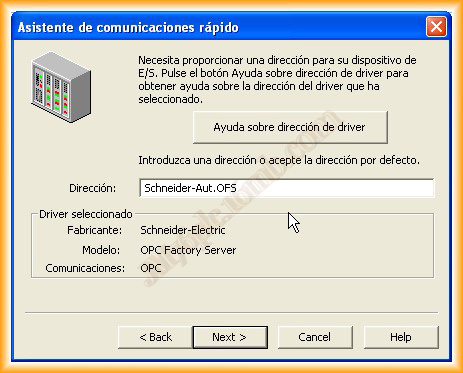

La dirección que asignaremos es Schneider-Aut.OFS

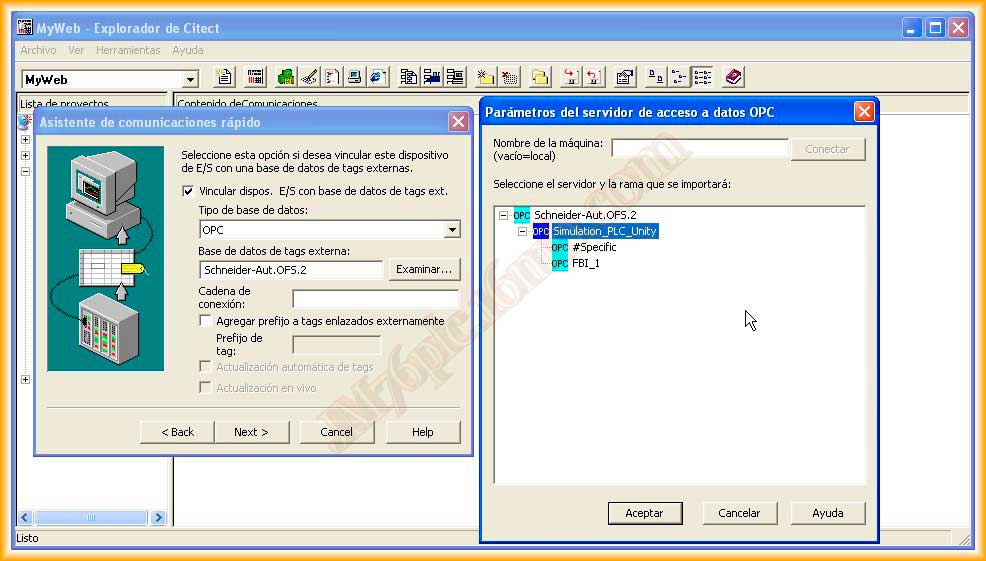

Seleccionamos la opción de vincular dispositivos y seleccionamos Examinar para buscar los servidores OPC, si al seleccionar Examinar nos aparece en blanco la siguiente imagen, donde se pueden observa la dirección Schneider-Aut.OFS.2, podemos hacer inicio -> Ejecutar -> OPCENUM y volver a repetir la acción de examinar

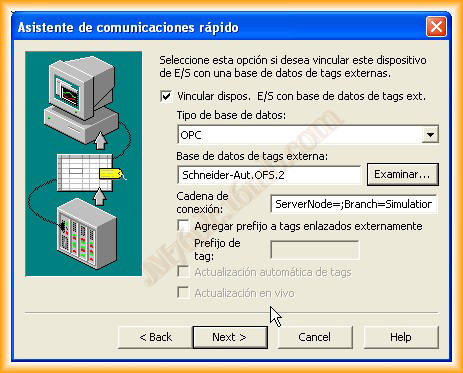

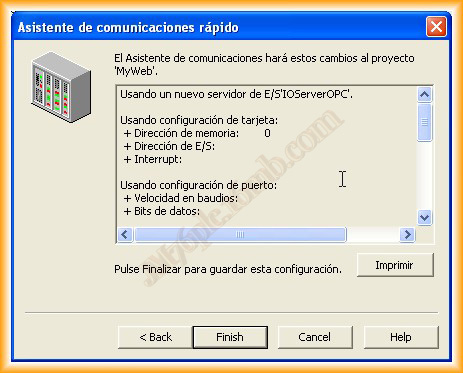

Seleccionamos el tópico que se creo en el OPC OFS, su configuración la puedes observar aquí, y con estos pasos nos muestra un resumen de la configuración realizada y pulsamos finish

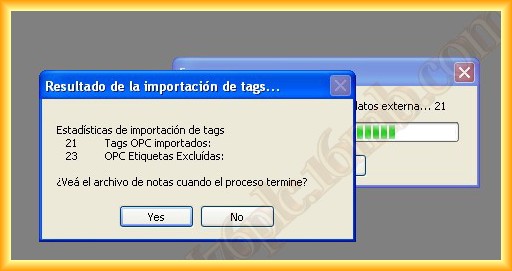

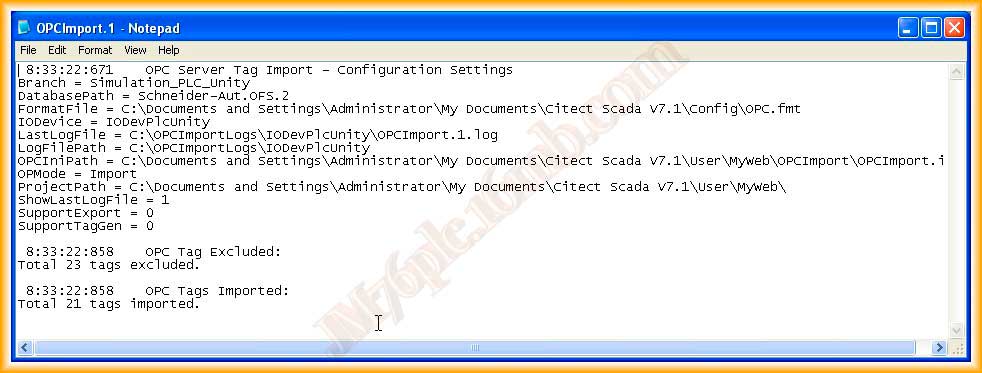

En la configuración vamos a importar las variables que tenemos creadas en el OPC a nuestro proyecto en el Citect, confirmamos y observamos el archivo que se ha generado con la configuración

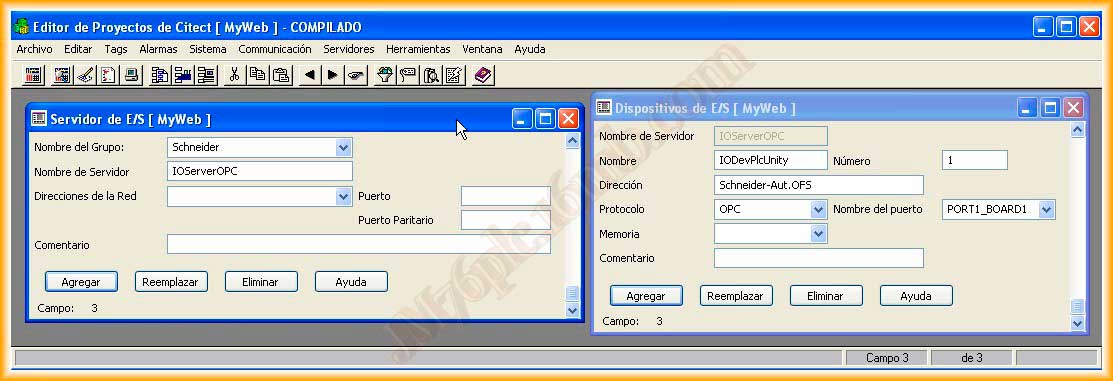

Si seleccionamos la opción de  Servidores E/S en el explorador de proyectos dentro del directorio Comunicaciones podemos observar el enlace que hemos creado

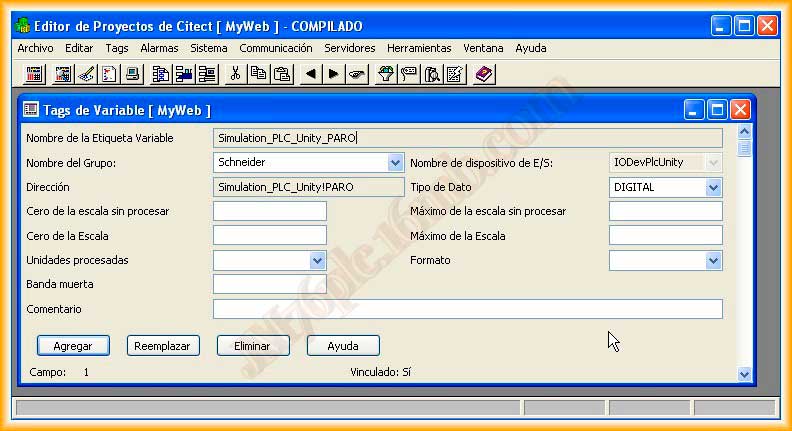

Y las variables las podemos observar en dentro del directorio tags, ya podemos crear nuestras pantallas y asignarles las variables correspondientes.

9 de Septiembre del 2012
