Backup de OP/TP/MP con Prosafe


En esta práctica vamos a ver como realizar un Backup de nuestro OP/TP o MP, para ello el software que necesitamos es el Prosafe, que forma parte del paquete de instalación del Protool, Wincc Flexible o del TIA WinCC.

Voy a utilizar un viejo OP7 para la realización de la práctica.

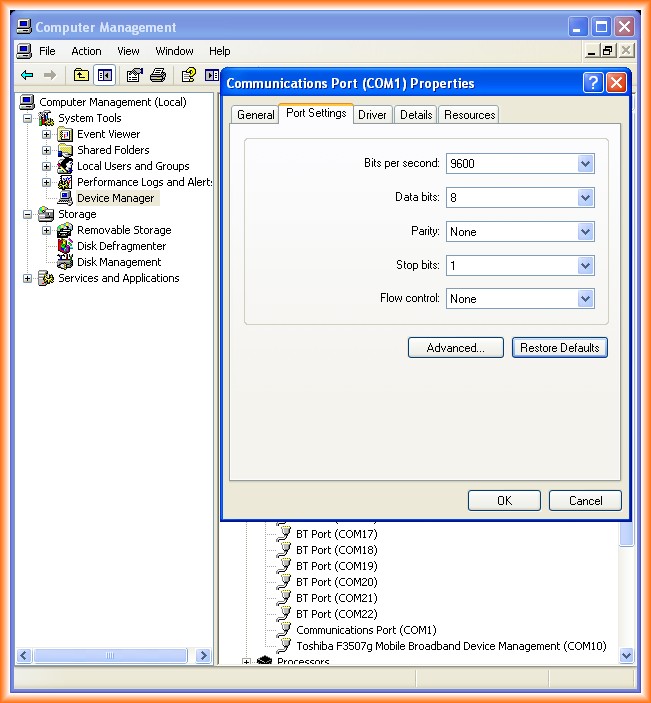

1.- El primer paso será la configuración del Puerto COM, para ello vamos a administrador de dispositivos y seleccionamos valores por defecto

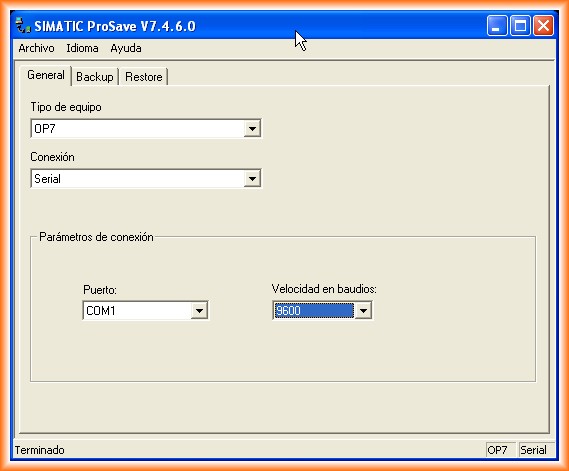

2.- Ejecutamos el Software Prosafe y esta es la interfaz que nos muestra, seleccionamos nuestro Tipo de equipo y el medio para establecer la conexion y transferencia, en caso de ser Serial, especificar la velocidad, que debe ser la misma que la que hemos configurado en nuestro Puerto COM1

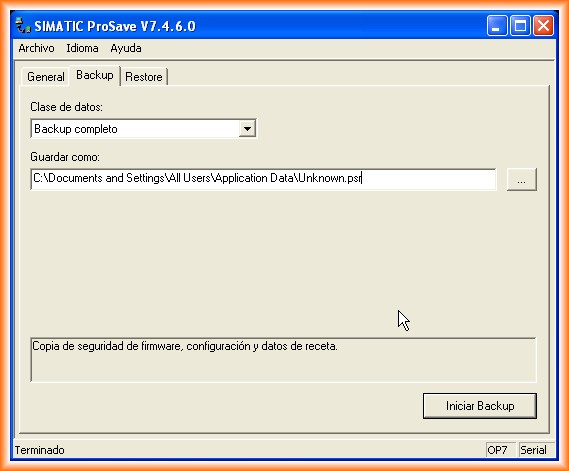

3.- Una vez configurado los parametros generales, vamos a la pestaña Backup para especificar el destino del Backup y dependiendo del tipo de panel en clase de datos nos ofrecera distintas posibilidades, yo realizare un Backup completo

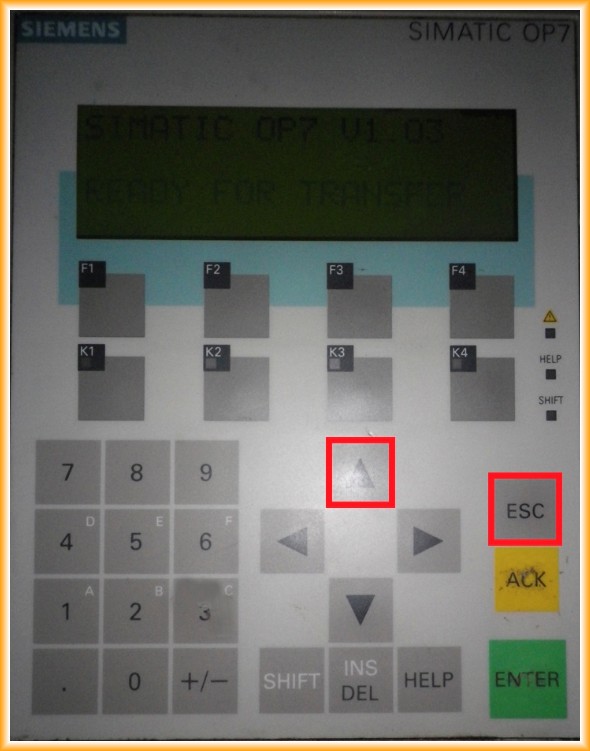

4.- Antes de Iniciar el Backup, Importante poner el OP en modo de transferencia !!! de lo contrario nos dara error a la hora de establecer la conexión, el OP7 para ponerlo en modo de transferencia hay que quitarle tensión y al volver a darsela presionar la tecla fecha hacia arriba y ESC simultaneamente, al soltarlas entrara en modo de transferencia

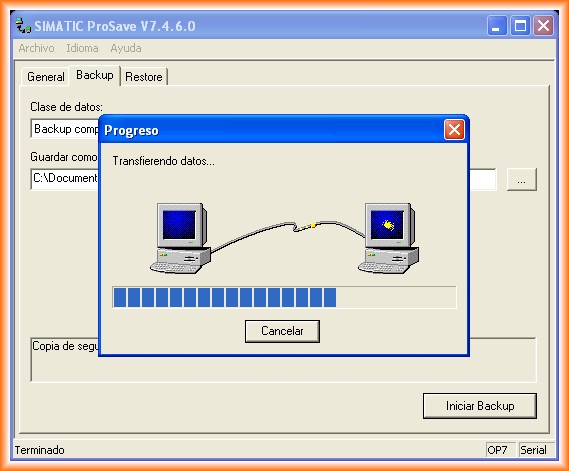

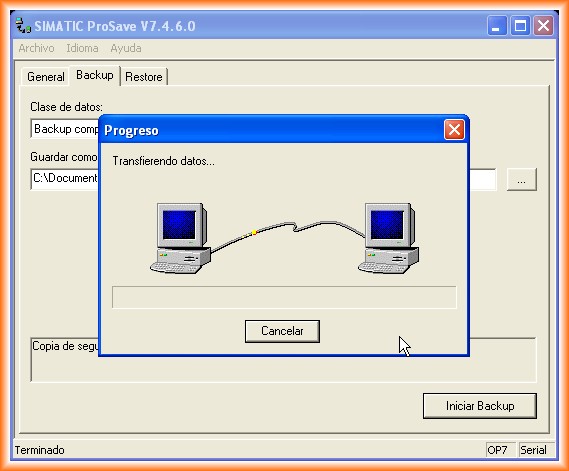

5.- Ahora ya podemos pulsar a iniciar Backup y si todo es correcto se iniciar el Backup

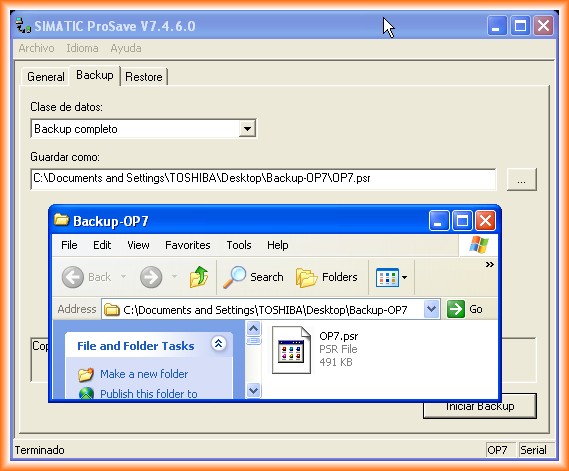

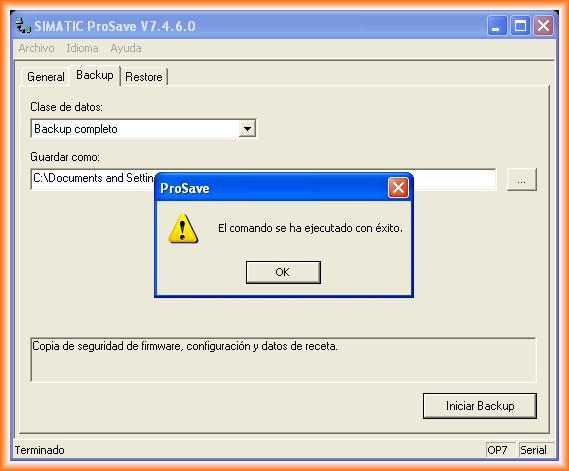

6.- Al finalizar nos mostrara una ventana emergente indicando que se ha realizado con éxito

7.- Dado el caso que nuestro OP/TP o MP se estropease y tuviesemos que sustituirlo con la función Restore cargariamos el programa y a funcionar de nuevo.

Como información adicional, el archivo que se geneara al realizar un Backup no se puede editar y solo puede ser transferido a un OP/TP/MP del mismo modelo.

19 de Agosto del 2012
