Comunicación Wincc RT Professional V.11 y PLC S7-2xx a través del Servidor OPC KEPServer

Cuando trabajamos con WinCC nos encontramos que no hay disponible un driver para comunicar con la serie S7-2xx, como disponemos del driver OPC utilizaremos este para acceder a nuestro PLC. Aprovecharemos la configuración que ya tenemos realizada de un Servidor OPC y nuestro S7-2xx  que puedes encontrar aquí.

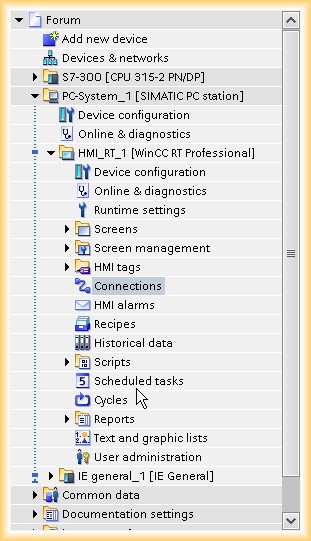

1.- Partimos de la base que ya tenemos creado nuestro proyecto y vamos a configurar un nuevo enlace, para ello nos vamos a conexiones y creamos una nueva

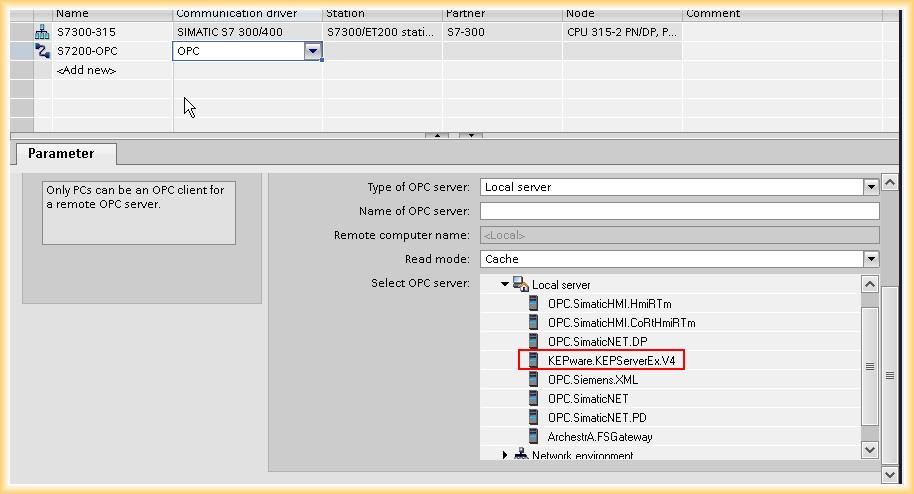

Le damos un nombre y abrimos el menu desplegable en la selección de drivers y seleccionamos OPC, en los parametros establecemos que nuestro Servidor OPC

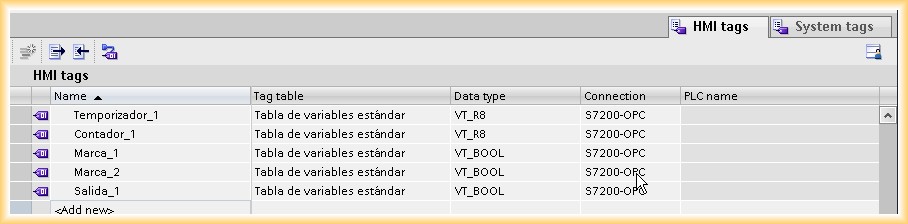

2.- Una vez creado nuestro enlace, el siguiente paso sera añadir las variables a las cual queremos acceder, podemos crear una nueva tabla de variables para especificar cada enlace con su propia tabla

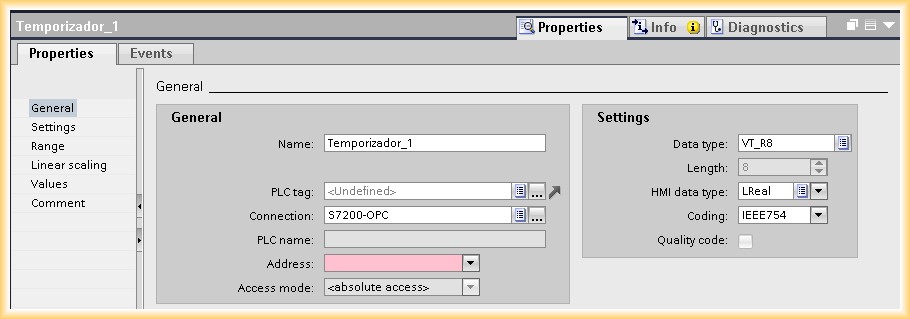

3.- Cada vez que creamos una nueva variable, en sus propiedades hay que asignarle el tipo de datos y la dirección

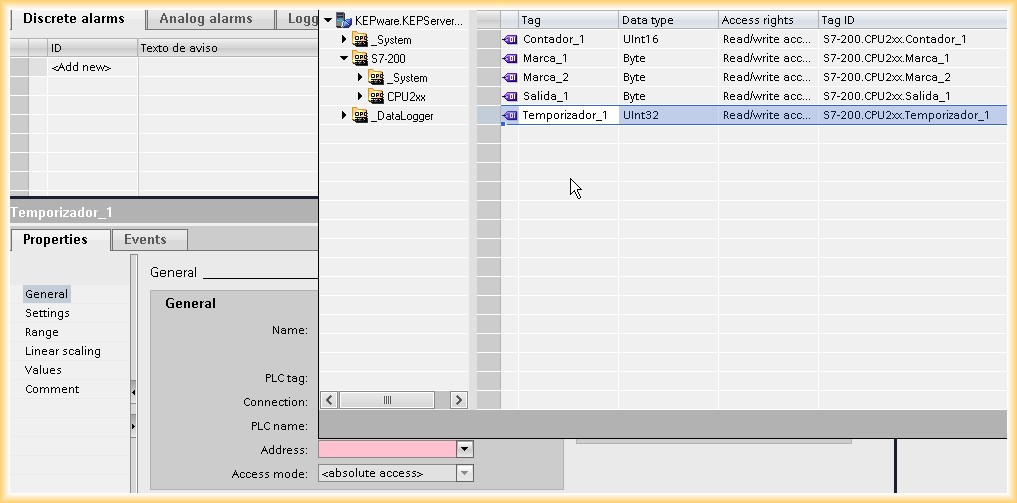

4.- Nos vamos al menu desplegable de dirección y nos aparece una ventana como la que se muestra en la siguiente imagen, ahora ya podemos acceder a las variables que tenemos configuradas en nuestro Servidor OPC, a cada variable creada le asignamos su dirección correspondiente

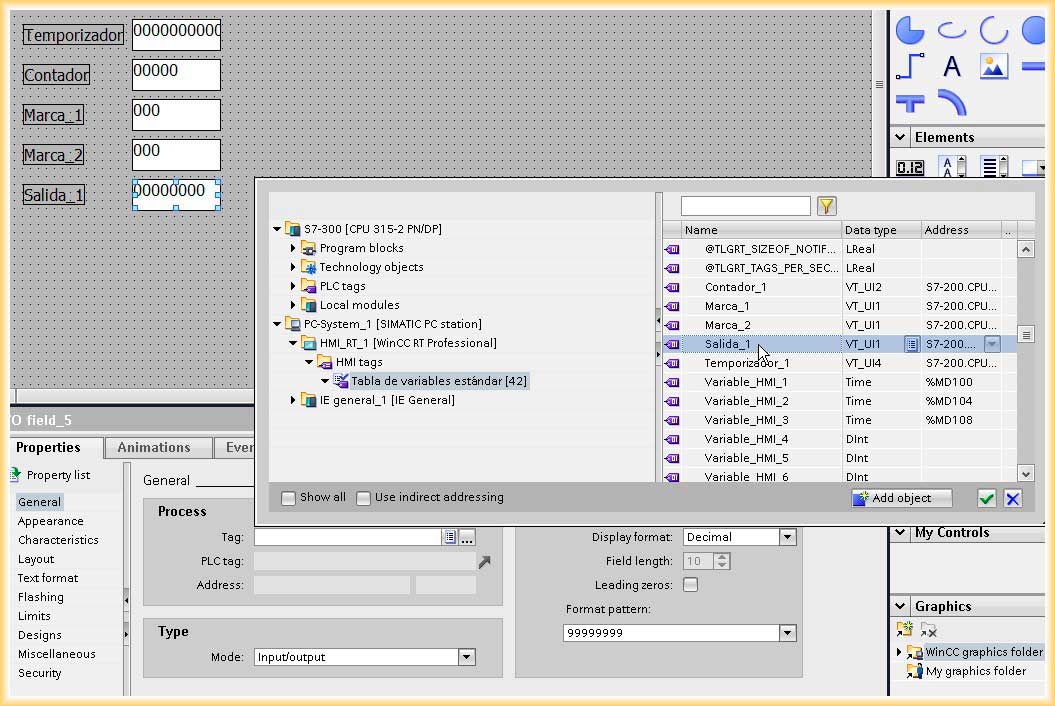

5.- Para comprobar el funcionamiento, creamos unos campos de entrada/salida y le asignamos las diferentes variables.

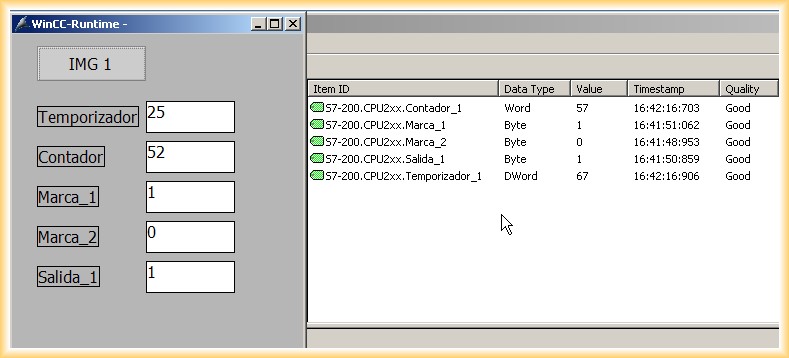

6.- Por último ejecutamos la Simulación y comprobamos el funcionamiento. La comunicación es buena!

29-Julio-2012
